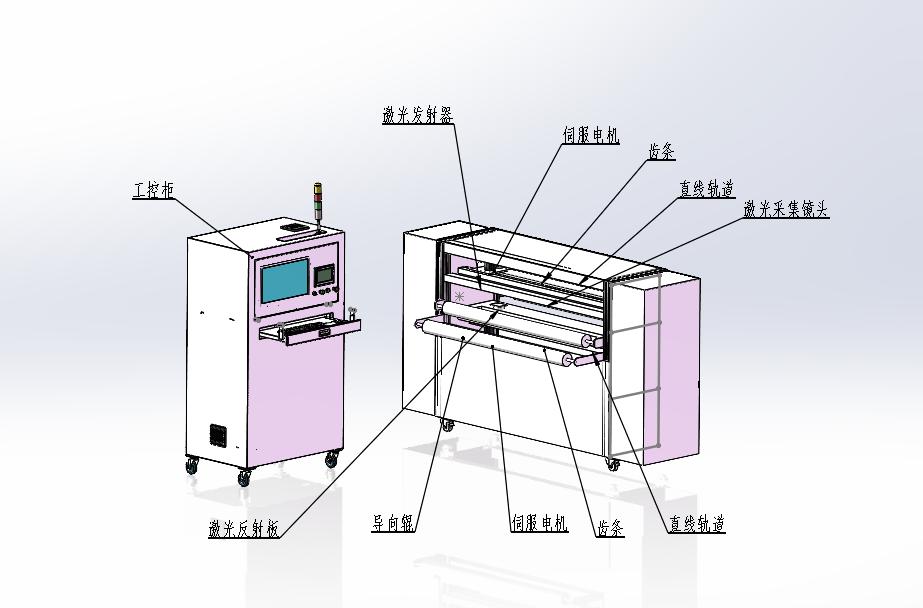

扫描式激光测厚仪广泛应用于各种透明及非透明板材、片材、泡沫板、中空板材、人造皮革。橡胶板、胶帘、胶片、薄膜、玻璃板、复合板、金属板材等产品在运行过程中的厚度测量。采用精密“口”字形扫描机构连续对被测物进行宽度方向上的左右扫描，工控机作为主处理器，具有数据处理、扫描测量、任意点定点测量、图形曲线显示、偏差报警、数据存储查询、报表、打印、质量评级(CPK)、控制等功能。
工作原理
仪器是采用光切法测量被测表面的厚度,其工作原理,如图所示, 上下各安装一组激光探头，激光源发出的光线经狭缝后,形成一束长亮线并以45°方向照射在被测量物体的表面上。具有厚度变化的表面,被长亮线照射后，厚度为H时在S点产生反射,厚度为h时在S'点产生反射，通过透镜它们的成像在图像传感器CCD的A和A'点。通过数据处理测出A点至A'点之间的距离N，被测表面的厚度变化△h即为：
△h=H-h
=COS45°N/V
仪器显示的厚度值=常量+△h
V=透镜放大倍数

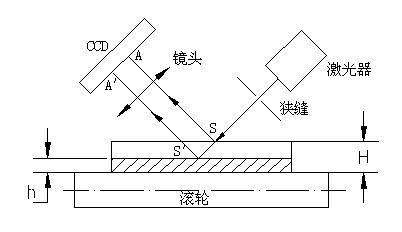

图一 单探头测量原理
若被测板材具有刚性,不能与辊子可靠地接触,就无法测出真实值。这样就必须在板材上下表面各装一个探头,形成图二的测量方式。

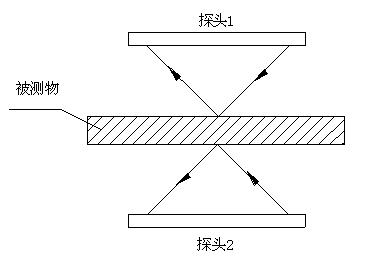

图二 双探头测量原理
探头采集信号，将CCD信号送给工控机，对其进行数据采集、处理、显示、报警等操作。
功能特点
1、采用激光反射测量法，连续对被测物进行非接触、无损伤厚度测量，不受被测物材质影响，具有无辐射、安全性能好、响应快速、维护简单、性能稳定、精度高的特点;
2、既可在线扫描测量、也可任意点定点测量;
3、操作简便，人机界面友好，图形曲线与数据同时显示，厚度变化一目了然;
4、显示方式：点线图显示数据曲线，还可以曲线图、柱状图显示，可自由设置;
5、参数设置：用户可根据生产要求设置标准厚度值、公差上限、公差下限、产品管理(含产品的生产批次、班次、产品所用材料材质、产品生产者)等;
6、系统校准：通过轨道标定对系统进行校准，确保系统测量精准;
7、使用权限：用户权限分为四个等级：超级管理员、管理员、工艺员、操作员，明确管理权限，确保质量安全。
8、详细的数据报告：
a.产品信息：包括产品的生产批次、班次、产品所用材料材质、产品生产者等;
b.X—R控制图：分析和判断工序所处状态和质量，是全面控制质量状态的波型。它有两个突出特点：一是适用范围广，二是灵敏度高;
c.CPK：对产品质量进行分析评级，并给出质量控制建议;
9、数据保存：可实时保存，可通过EXCEL查看，保存时间可长达1～3年;
