一种用于吹膜圆心扫描测量剪刀伸缩式测厚仪

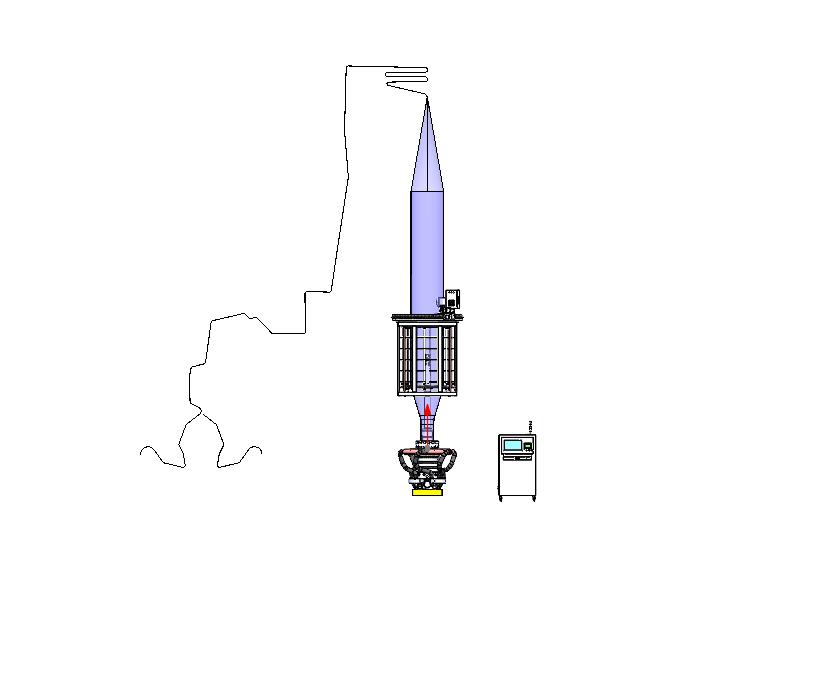

　　一种用于吹膜圆心扫描测量剪刀伸缩式测厚仪。采用一种剪刀式伸缩结构。用于吹膜机在吹膜工艺中对膜泡厚度测量。可配备新设备和旧设备改造。该结构优势如下。

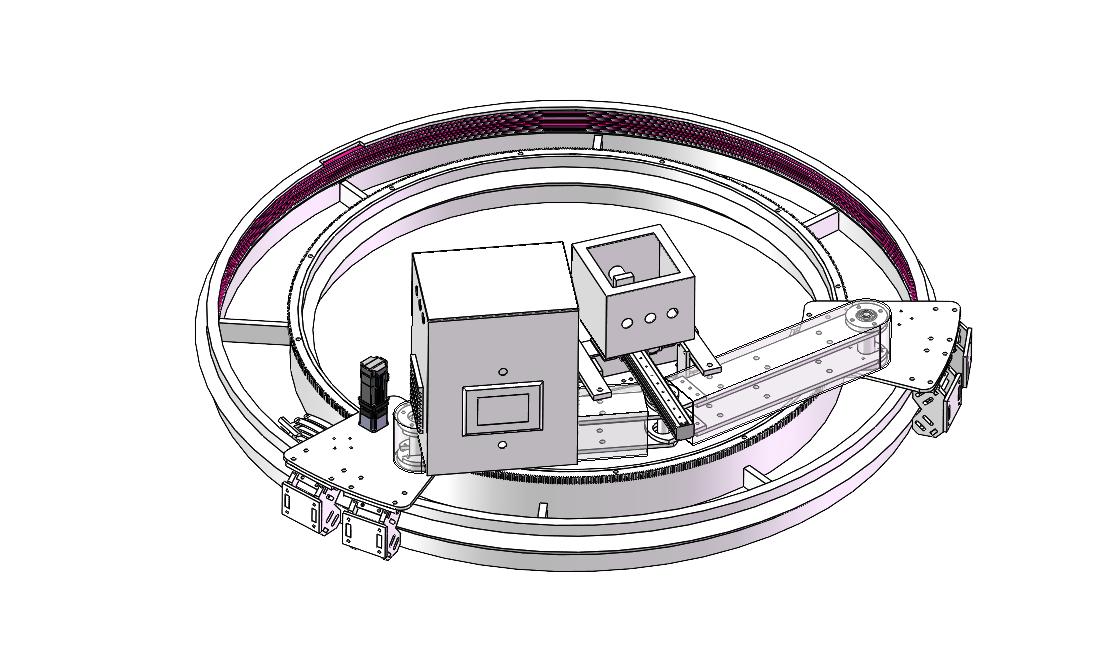

　　采用剪刀式伸缩机构。缩小了旋转盘的直径大小。对比常规的直线伸缩结构来说。缩小转盘圆周。缩小了体积。减轻了重量。便于安装与运输。

　　剪刀式伸缩机构。比直线伸缩机构。缩短了直线半径行程。负载轻一些。可用小一号功率伺服电机。节能高效。

　　采用分开结构。形成三角定圆心测量方式、将电容式传感器以及采集卡集成电路。直接安装在基准点。下侧悬挂安装伺服电机。支撑点安装在剪刀式交叉点。超声波传感器测量膜泡膜泡直径大小。通过PLC模块运算。控制伺服电机推动支撑点位置。剪刀式机构伸缩运动。使电容传感器紧贴膜泡表面测量厚度。

　　360度圆周转动扫描。旋转盘设有导电铜环。导电碳刷。采用了单向360度旋转方式。代替了传统正反往返方式。减少了线路。采用了USR无线物联网服务器。MODBUSRTU与MODBUSTCP的数据云平台桥接模式。提升了数据传输与解析的响应速度。解决了常规使用485通讯常常引起的延迟与干扰弊端。

　　工控机控制系统升级为Windows10.采用LAbvIEW软件。采集测厚仪数据。通讯PLC输出。控制自动调整风环。调节膜泡厚度偏差。
