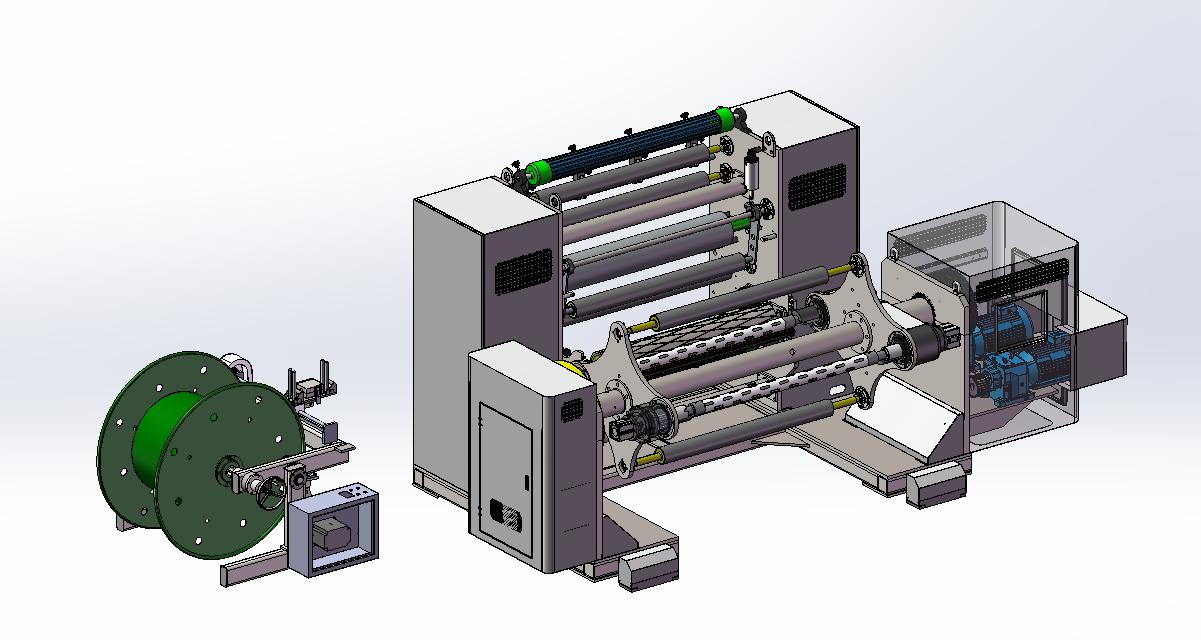

一种LCP液晶薄膜材料新型转塔式双工位自动收卷机。是一种针对LCP材料吹膜法工艺专用收卷机。也可用于流延生产线。由于LCP材料的特殊性能。线速度在10-40米/分钟之间。常规收卷机并不能满足要求。因此开发一款多功能新型收卷机可以弥补国内市场空白。当今面对5G通讯发展局势。LCP薄膜材料是国际上公认的材料。但生产LCP薄膜生产线均为韩日垄断。远远不足以满足后续市场需求。国内经过不断尝试和努力。目前已成功制造投入市场使用。
该收卷机采用了。(转塔式中心+摩擦+间隙)卷取模式。力矩补偿。锥度张力控制。即能在低转速时保持高扭矩。又能在高转速时保持力矩。LCP薄膜的加工温度在300度以上。冷却成型后。进入卷取部位。如卷取太紧。会出现取向拉伸。出现微小皱折。影响与铜箔的覆合。如卷取太松会出现定向的介电强度。

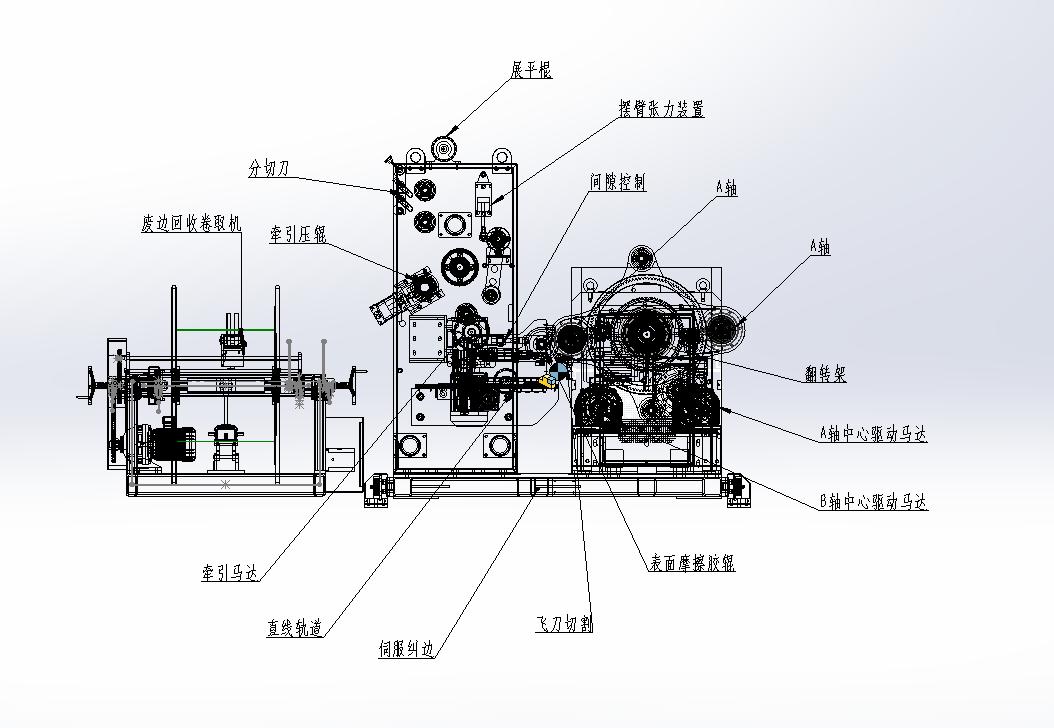

该收卷机优势在于:
1转塔式双工位能快速正反转切换、不停机完成A轴与B轴自动换卷。自动切割。减少浪费。提高工作效率。
由伺服电机驱动2条气涨轴中心卷取。高效节能。转矩平稳。代替力矩电机和矢量三相异步电机。
增加摩擦式结构。采用一条主动式胶辊。紧贴中心卷取气涨轴同向转动。消除材料表面痕迹。起到辅助摩擦作用。避免厚的材料打滑跑偏。薄的材料表面起折。
增加一道间隙控制装置。用超声波传感器测量材料卷径。控制伺服电机驱动齿条。使安装在直线轨道上面的摩擦装置。跟着材料卷径大小移动位置。控制摩擦胶辊与材料之间的接触间隙。满足不同材料的性能与厚度卷取要求。自动切割或者停机时。自动退回原点位置。拉开与中心卷取A轴与轴的位置。
收卷底部支架设有伺服纠边装置。控制材料卷取边缘位置。纠正材料在低速与高速卷取。以及换卷引起波动的材料跑偏位置。
自动切割部位。采用了无拉伸反向切割方式。刀架从下面往上翻转。刀架前后设有胶辊。贴合材料。利于飞刀切割。同时对材料几乎无拉伸。从而不会影响到切割时。材料的松动与张力波动。切割完成后刀架自动返回底部。既保留了空间位置又腾出了人工穿膜，以及检修设备的空间位置。便于拆卸与维护。
增加一道牵引装置。可离线独立使用。便于与其他生产线配套使用。
增加分切功能。在线分切材料。废边回收卷取。
采用摆臂张力。可生产PE。CPP。EVA。PET。材料。
电气控制安装在外侧罩壳。便于操作。整体式结构便于安装用运输。
