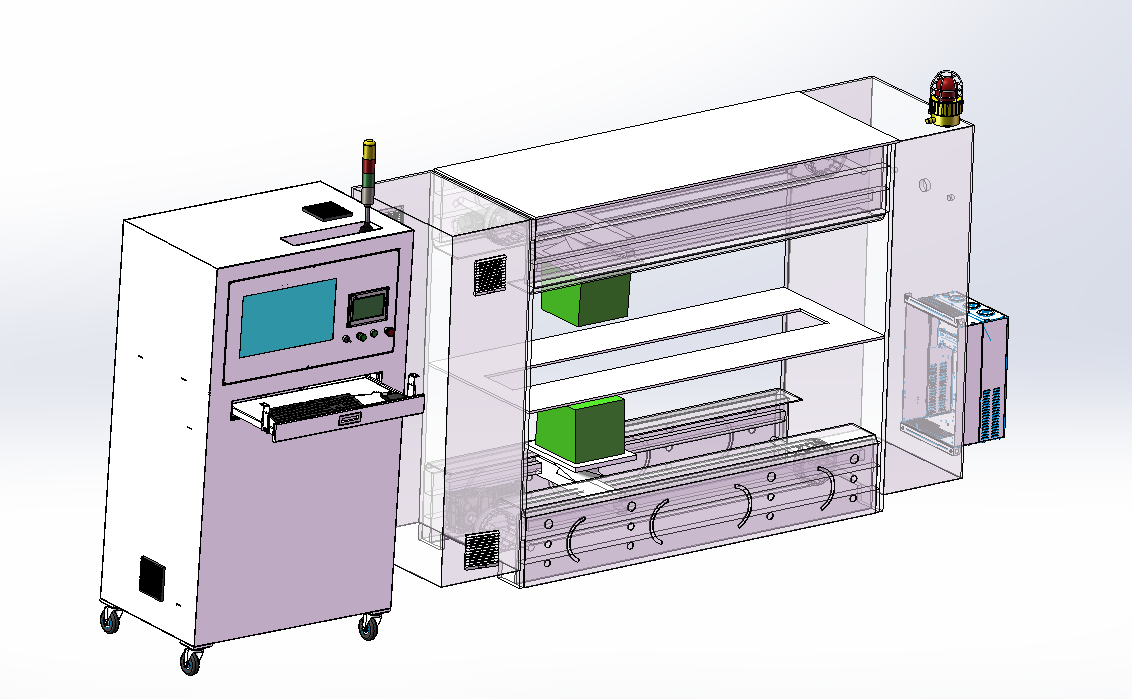

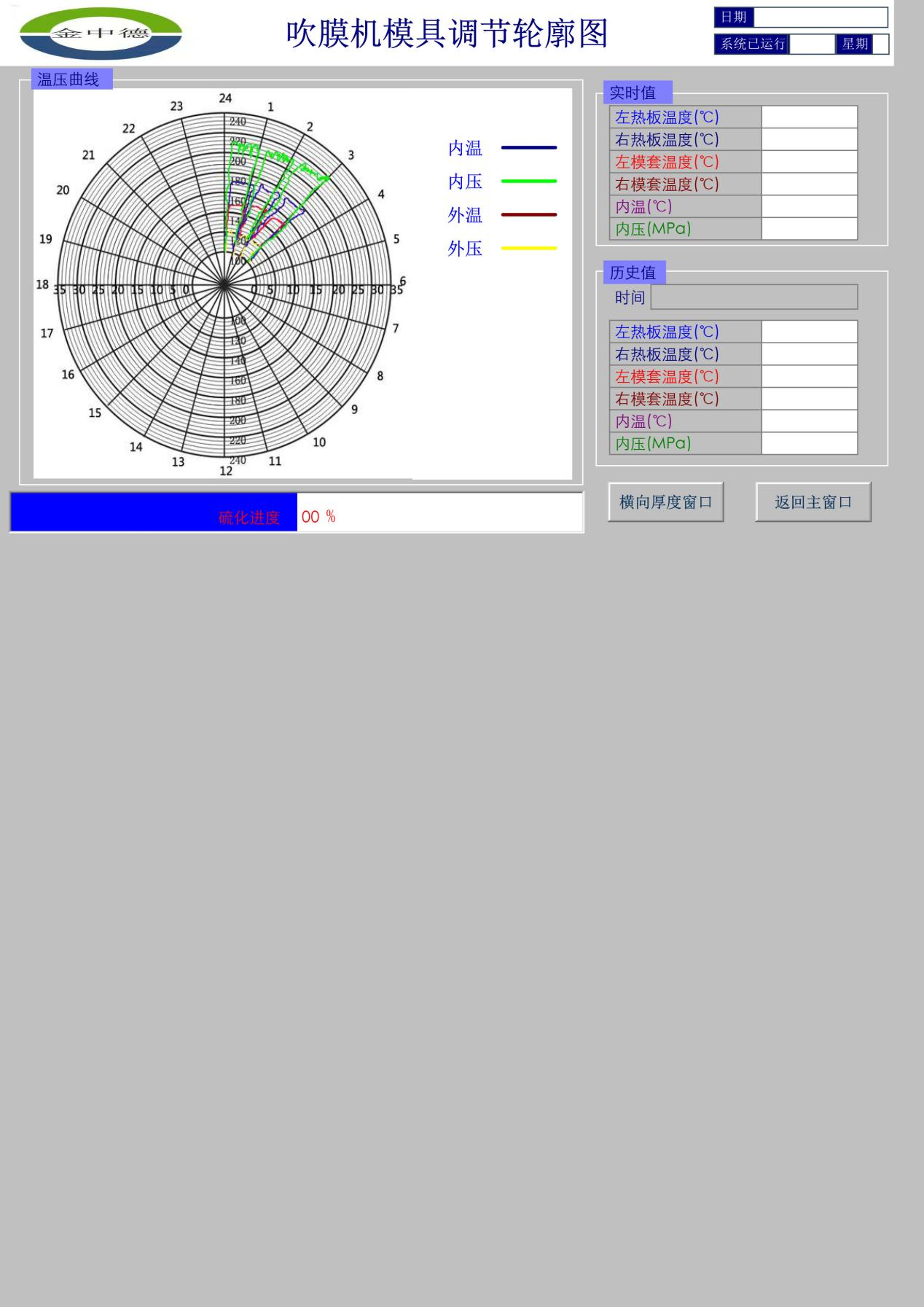

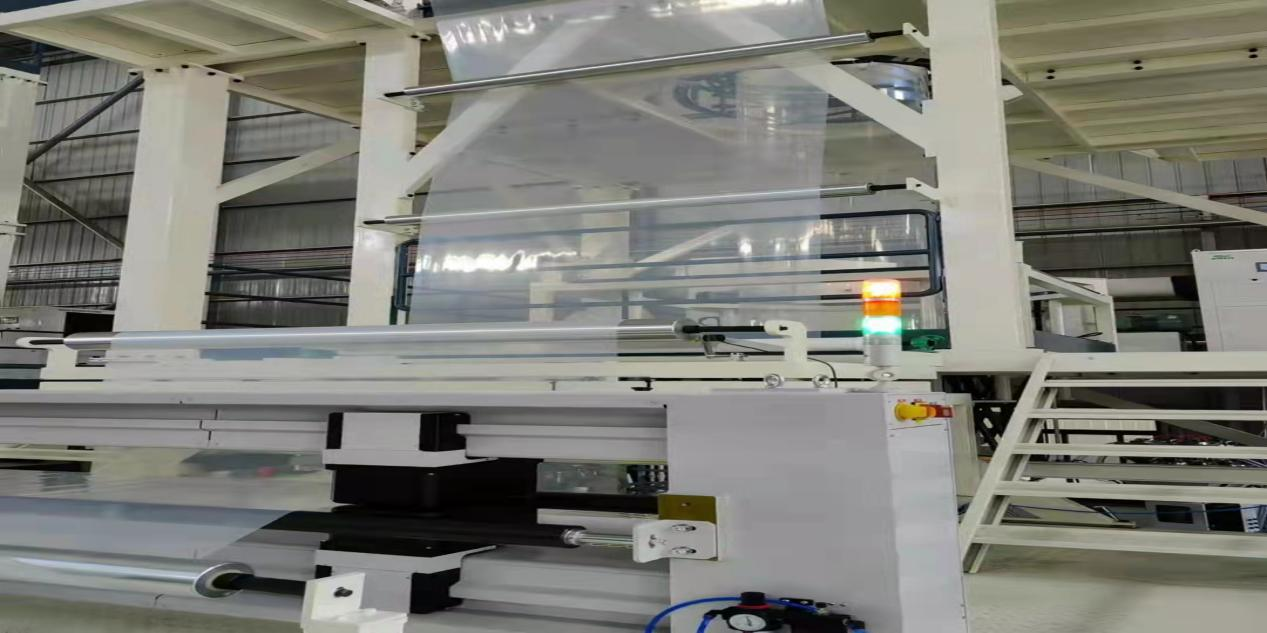

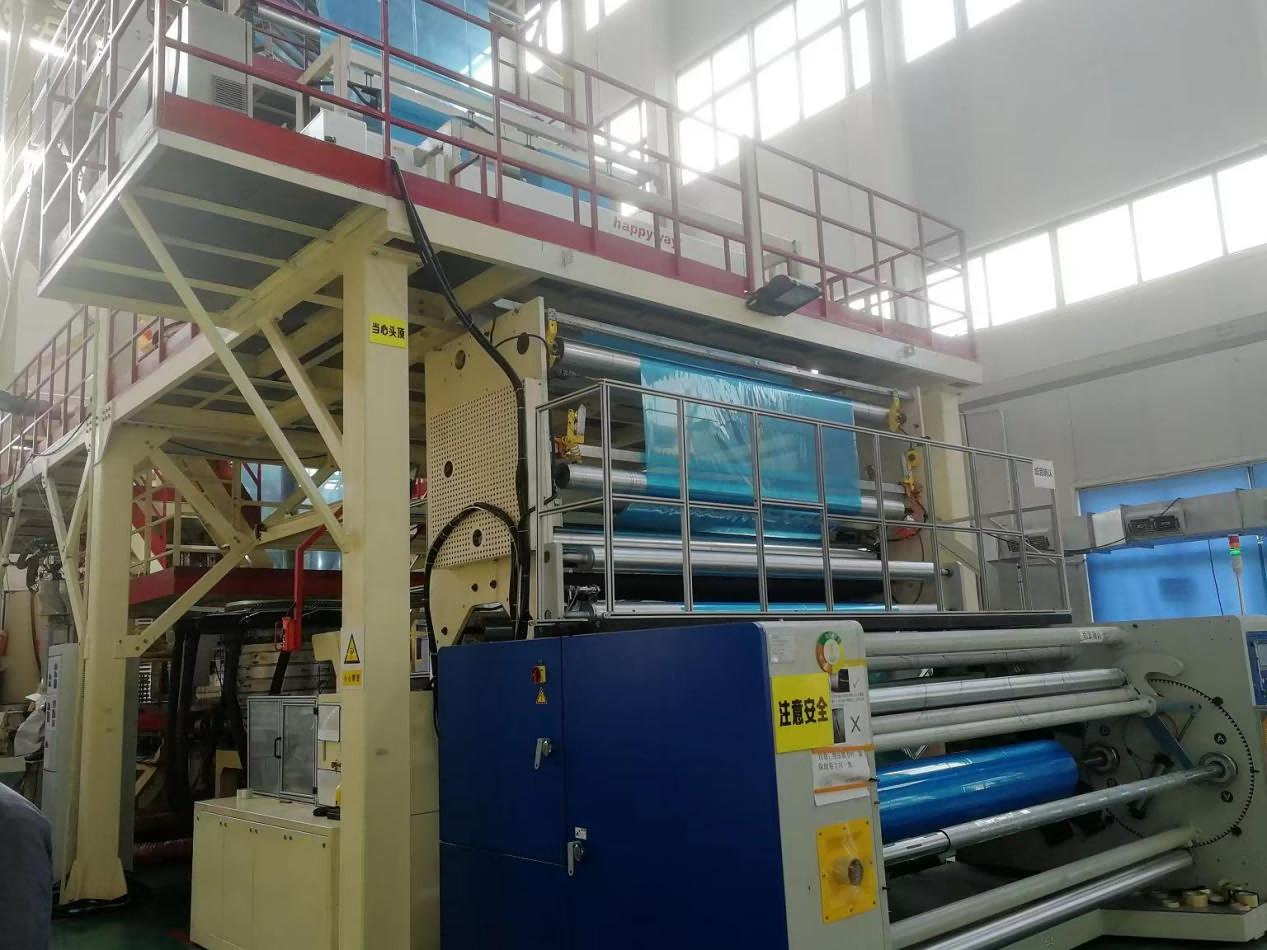

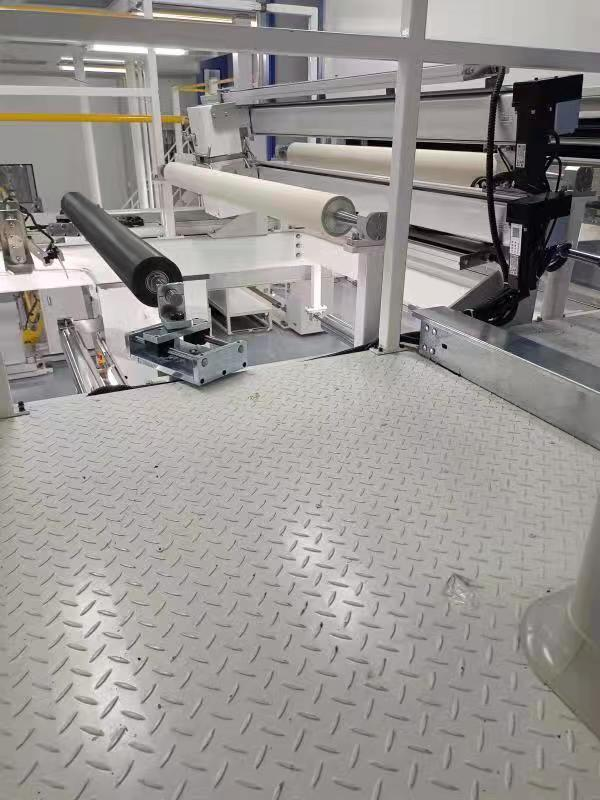

该测量方式为横向左右扫描式。放置吹膜机收卷平台。通过X射线产生电磁波辐射薄膜。测量2层总厚度。在通过下旋转模具旋转的编码器计算角度。通过线速度与角度。矩阵计算单层厚度。采用对比法反馈。显示薄膜横向厚度曲线。与模具调整螺栓对应圆形轮廓图。便于人工观察与调整。

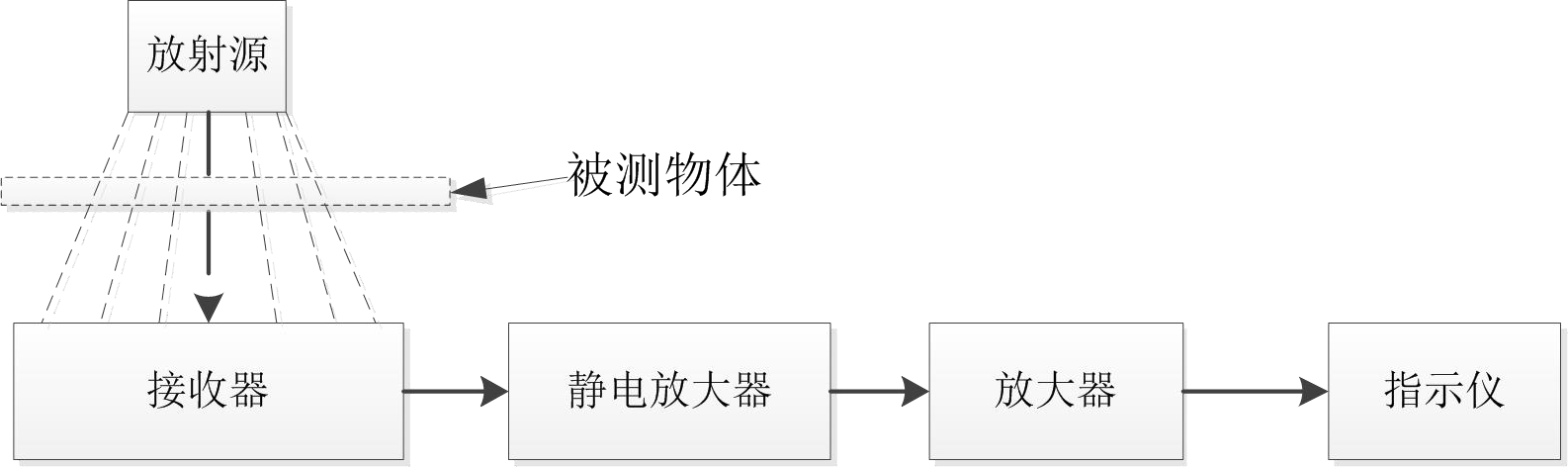

X射线工作原理
横向曲线
Thickness ---- 厚度实时值（mm） Setpoint ----- 设定值Max ----- 大值
Min-----最小值 Average-----平均值 Spread-----均方差
横向曲线为 3 个图表显示区。
Current Profile ----实时横向曲线，跟随探头实时显示数据。如果数据在报警范围之内，图表显示绿色，如
果超出报警值，显示红色。 图中两条黄线分别对应“报警设定”中设定的上下限报警值。
Last Profile ---- 上一轮扫描历史曲线 这个图表显示的是上一轮实时横向曲线的记录。
Average -----平均值曲线 这个图表显示的是探头扫描一趟得到的厚度平均值
X射线穿过塑料薄膜时。被吸收的射线与原始射线的差异。计算测得塑料薄膜的厚度。
|
1 |
X射线探头 |
法国-思肯德 |
2套 |
模组1600 浙江丽水 |
|
2 |
工控服务器 |
国产-南京研美 |
1套 |
同步带 MD40 江苏泰州 |
|
3 |
扫描架 |
国产-型材组装-1300机型 |
1套 |
3P空开 浙江正泰 |
|
4 |
伺服电机 |
深圳汇川 |
1套 |
隔离变压器BK-200VA 浙江天正 |
|
5 |
控制系统 |
Labview |
1套 |
霍尔开关 日本-欧姆龙 |
|
6 |
显示屏 |
17寸 |
1台 |
24电源开关 台湾明纬 |
|
7 |
操作系统 |
WInods-7 |
1台 |
继电器 日本欧姆龙 |
|
8 |
控制模块 |
台湾-永宏 |
2套 |
柜台 液晶显示屏+机械键盘 |
|
9 |
通讯线 |
非标定制5米 |
3套 |
电气 国标 |
|
10 |
使用电压 |
AC220V |
测量精度0.2-0.6微米 |

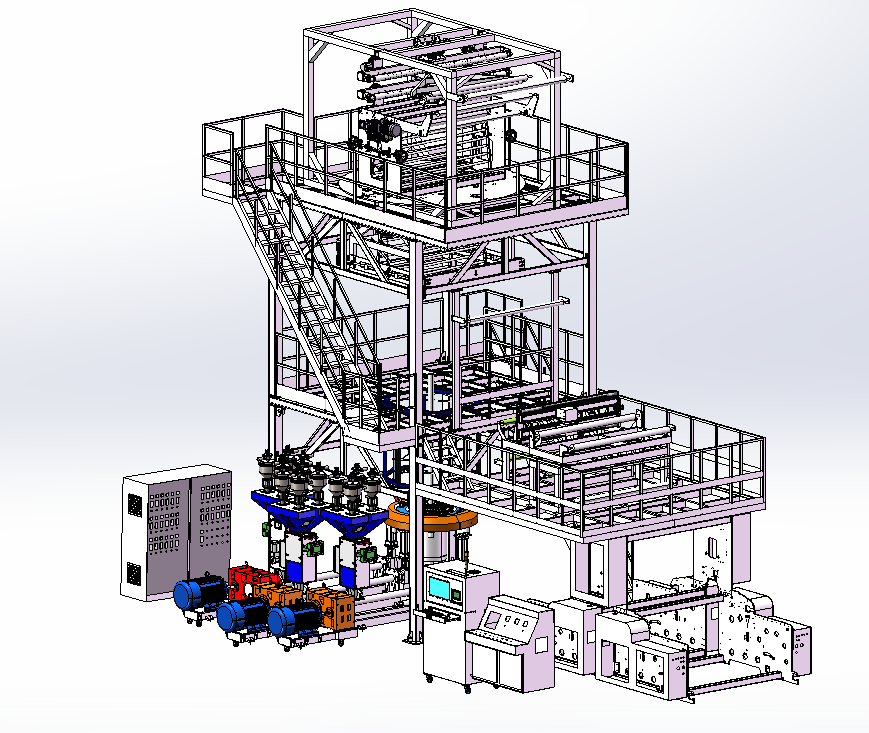

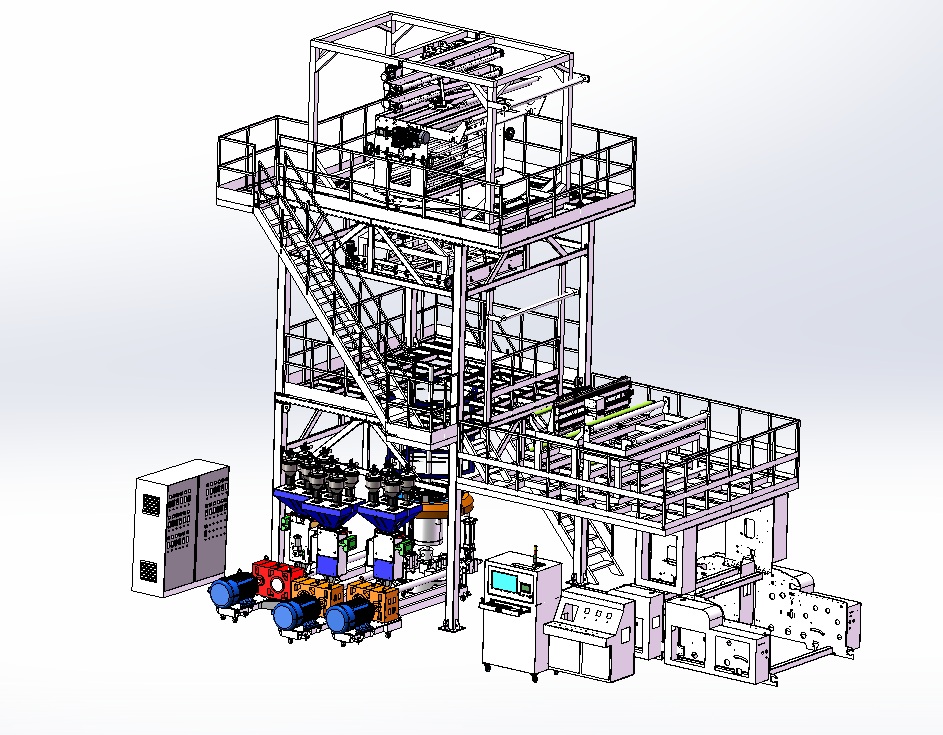

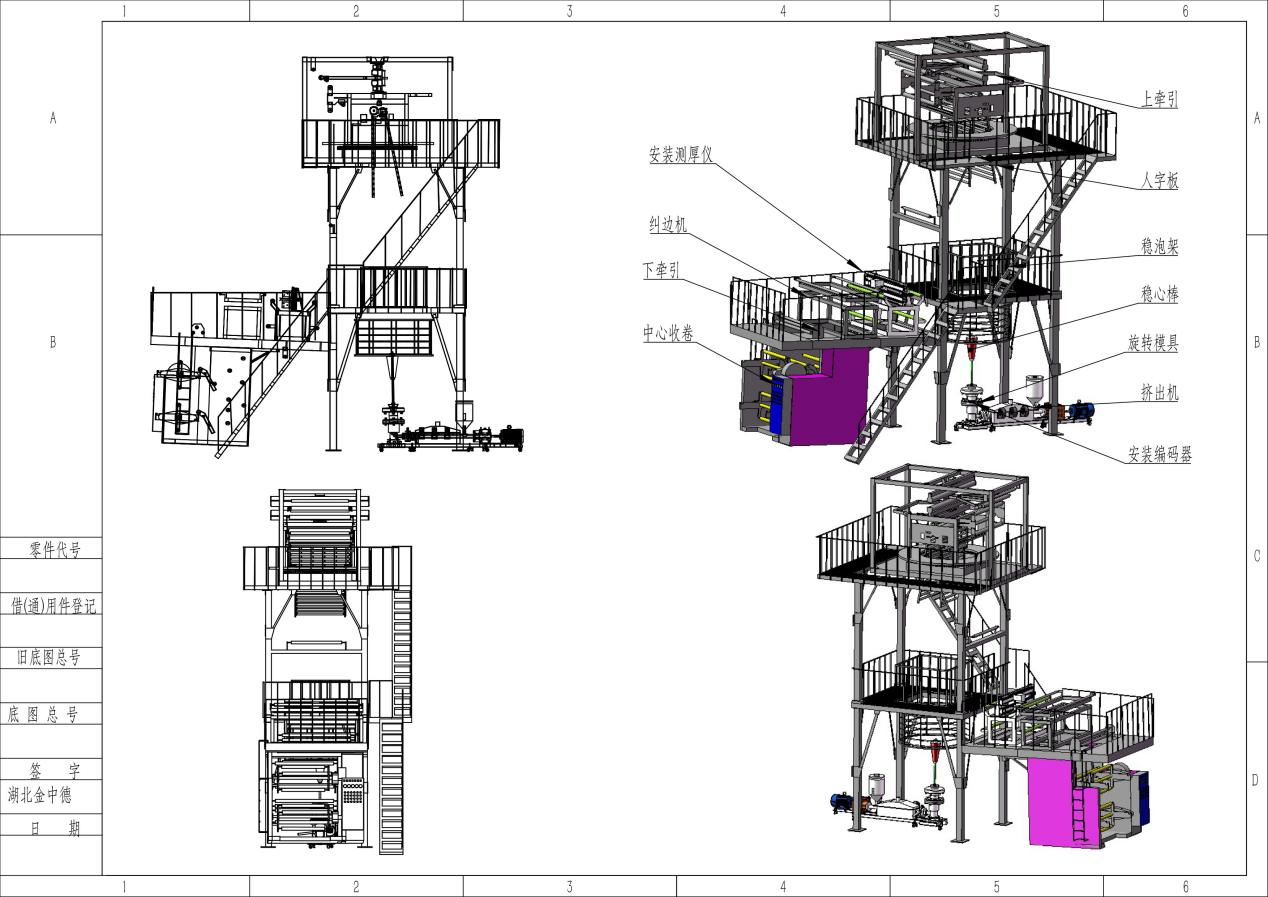

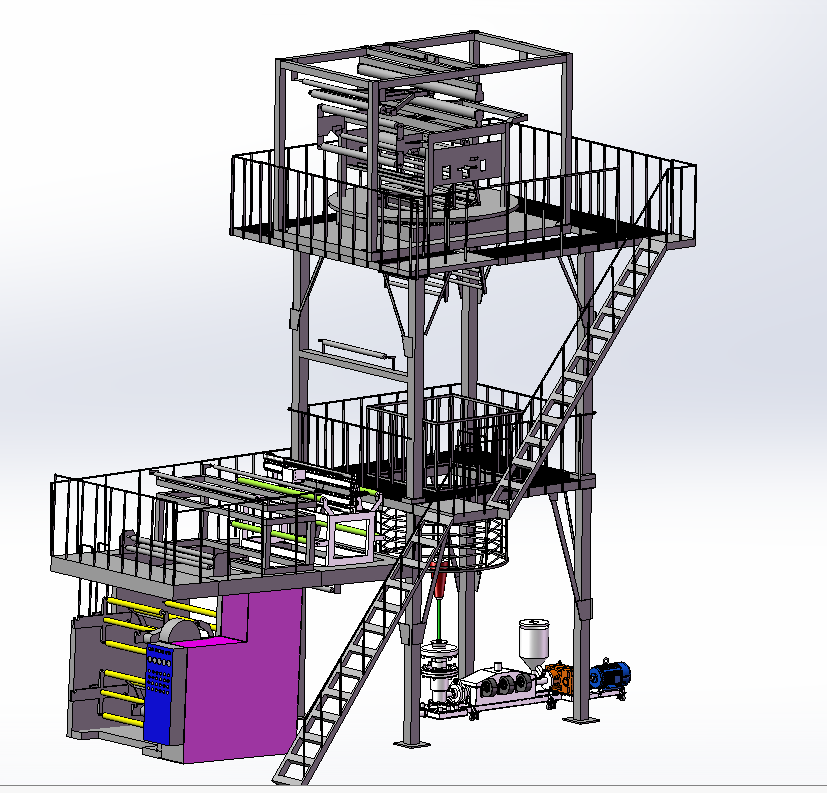

配河南国鑫-1300吹膜机使用 |
图 3.7 运算放大器式电路
Fig. 3.7 The operational amplifier circuit principle diagram
由第二图中X射线传感器的介绍可知，当X射线传感器中放入厚度为 T 的塑料薄膜时，传感器的模拟电压变为:
代入式得:
C = e0er1er 2 Ader2 - (er2 -er1)T（3.5）
U = - C0U d+ C0U (1- 1 )Te0 A e0 A ex（3.6）
从公式（3.6）中可以看出，输出电压信号U 0 与塑料薄膜的厚度 T 呈线性关系[29]
图 3.8 X射线传感器示意图
在忽略边缘效应的条件下，运算放大器式电路将待测反馈值转换为电压信号输出， 输出信号与输入信号满足式（3.6）所示的线性关系，但是由于模拟量的影响及运算放大式电路本身存在的非线性影响，改变了输出与输入间的线性关系[30]。输出与输入之间的关系为:
式中： K = -C0e0A
为常数；
Uo = KUd- K (1-1 )T + f (x 2 )ex（3.7）
