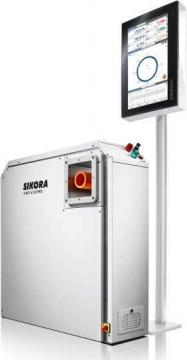

X-RAf 6000 PRO
X射线式塑胶管材外径、壁厚、偏心 与椭圆度检测系统
—X-RAY 6000 PRO
X射线式塑胶管材外径、壁厚、椭圆度与偏心检测系统
用于单层和多层结构产品的
壁厚、偏心、夕 卜径及椭圆度检测
在管材生产线上，壁厚、偏心、椭圆度与内/外径的检测对 产品品质的控制尤为重要。如今管材的应用领域十分广 泛， 相应地，对于产品品质的要求也呈多元化的状态。
X-RAY 6000 PRO测量系统具有精确的测量性能，适用于 航 天、汽车、输气、输水、医药及工业生产等领域。
该仪器采用X射线检测技术，不受产品的材料、温度的影 响， 不需要任何耦合介质，因此无需校准。基于以上原因， 该系 统是保证稳定生产和控制产品质量的 种重要工具。
X-RAY 6000 PRO适用于单层和多层结构的产品
X-RAY 6000 PRO系列适用于多达三层结构产品的壁厚、 偏 心、 内/外径和椭圆度测量。如软管、复合管、编织加强压力管，不同外径规格的管材（ PE、HDPE. PVC、发泡 材料、 EPDM、尼龙、橡胶或硅胶等材料） 。同时， X-RAY 6000 PRO也适用于医用管或化妆品用管的品质控 制。
显示处理系统ECOCONTROL 6000
X-RAY 6000 PRO包含带有22英寸立式彩色触摸屏显示 器 的数据显示处理系统ECOCONTROL 6000o通过显示器上的触摸屏可对ECOCONTROL 6000进行方便、直观 地操作。 所有测量数值都以数字及图形结合的形式进行显 示，并提供 实时的趋势图及统计学数据。
ECOCONTROL 6000实时显示的特性:
-可对所有趙妾的仪器以生产线布局图的形式进行总览显示
-显示单一数值和壁厚偏心（包括以彩色标注最小壁厚）
-与长度相关的趋势图，可放大显示所有数据
-具有统计学分析功能，包括最小/最大/平均值、标准 偏 差、Cp及CpK数值
-将数据按盘卷及长度进行存储
X-RAY 6000 PRO性能特点
-测量多达三层不同材料的管材的壁厚、偏心、 内/外径 和椭圆度
-在兼顾最小值的情况下对生产线速度及挤出机螺杆转 速 进行自动控制
-采样频率1 - 3 Hz可选（可选配10 Hz/25 Hz）
-22英寸彩色触摸屏显示器（选配15英寸彩色触摸屏 显示 器）
-无需校准

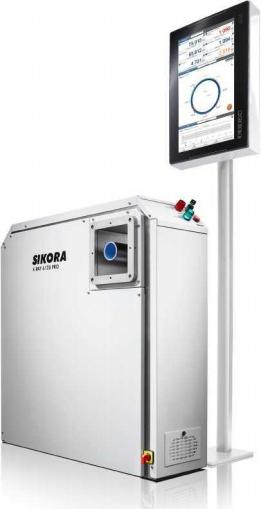

X-RAY 6120 PRO 配备22英寸彩色触摸屏显示器

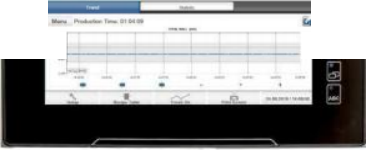

统计学图表
自动控制模式及冷/热端联合控制
在配备了控制模块SET POINT的情况下，可在兼顾产品参 数 最小值的同时对生产线速度和挤出机螺杆转速进行快速、 精确 地控制，还可通过其他信号输出自动调整机头。为了确 保最佳 产品品质的同时减少材料的过度消耗，SIKORA推荐 働吏用冷 /热端联合控制廳 HC 2000,该模块可与X-RAY 6000 PRO 、 LASER 2000 系列或 LASER 6000 系列联合使 用。应用冷 /热端联合控制模块HC 2000,可以持续地计算 材料的收缩率， 并将该因素自动地结合入外径和/或壁厚的 自动反馈控制。
挤出机自动对中
在橡胶管的生产过程中，X-RAY 6000 PRO可为壁厚的偏 心 自动调整提供测量值。通过该技术的应用可无需手工进行 调偏。 此外，通过在线的持续控制确保了管材具有良好的同 心度，并 使管壁厚度均匀地分布。
安装在生产线上的X-RAY 6070 PRO
虚拟测量头技术
虚拟测量头技术适用于那些需要进行快速的壁厚控制， 但 却由于生产线配置或产品结构原因，而无法在挤出机 头之 后进行外径或壁厚的测量情况。

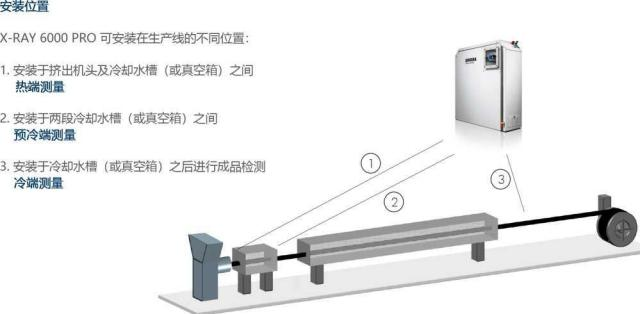

X-RAY 6000 PRO在生产线上的安装位置展示图
可独立应用的精确测量系统
X-RAY 6020 PRO
X-RAY 6020 PRO适用于外径范围在0.65-15 mm的被测 物 体，最小可测壁厚达100|um ,尤其适用于对质量要求非 常高 的医疗管生产线。
X-RAY 6000 i
最新的X-RAY 6000 i可对被测物体进行整个圆周方向上的 测 量。该系统采用了旋转式X射线测量技术，为实现对整 个被测 管材的控制提供了最完美的技术保障手段，该系统 尤其适用 于外径达100mm的发泡管材。
CENTERWAVE 6000
通过创新型的CENTERWAVE 6000可以对产品在整个圆周方向上对壁厚、夕 卜径及椭圆度进行完全的测量。该系统采用了独创式的毫米波测量技术，为大直径管道*的测量提供 了 完美的技术方案。
*相关内容请参考CENTERWAVE 6000产品资料。
»
ECOCONTROL 6000:生产数据清晰地显示在
X-RAY 6000 PRO 22英寸立式彩色触摸屏显示器上
壁厚最小值的测定
通过采用与射线吸收率相关的物理模型以及相关产品的结 构类型，就可以描绘出产品在整个圆周上的尺寸。这样就 可以在圆周360度的范围中确定最
小壁厚。

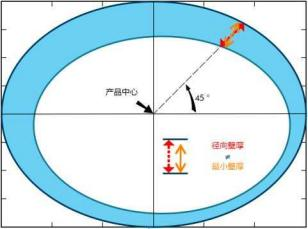

在45°角上的径向壁厚（红色虚线）大于实际的 最小壁厚（黄色实线）
质量保证和显著的成本节省
伴随SIKORA公司的X-RAY 6000 PRO的使用，管材在 挤 出生产过程中得到了持续的在线品质控制保障。对于生 产者 而言，离线的检测工作量得以显著地减少。与此同 时，通过 X-RAY 6000 PRO的应用，可以将壁厚控制于 最小值的范 围内。在保证品质的前提下，材料的节省极大 地提高了生产 效率。

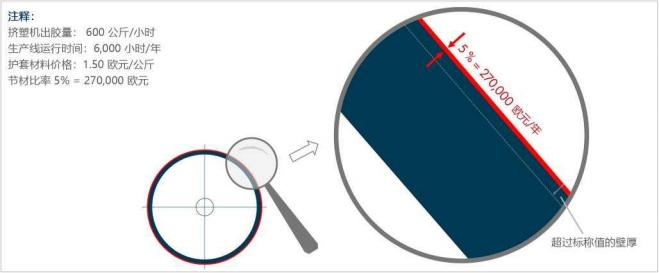

范例：
检测系统的投资需75,000欧元，假设一条生产线的原材 料消 耗为540万欧元/年（挤出量600公斤/小时 ，工作 时间 6 ,000小时/年，材料费用1 .5欧元/公斤） 。通过使 用X- RAY 6000 PRO至少可以节省5%的材料消耗，相 当于每小 时节省了 45欧元（27万欧元/年）。
在计入维护和保养费用0.5欧元/小时， 以及设备折旧1.46 欧 元/小时（折旧意味着资产价值的减少，按使用8年， 6,000 小时/年计算） 的条件下，对于用户来说，从仪器使 用的第 一天起，每小时就可以增加43.04欧元的蜻 按 每年6,000小 时的运行时间计算，每年将获得258,240欧 元的效益。换算 成投资回报期（ R0I）的话就是3.5个月（75,000 欧元 / 258,240 欧元=0.29 年）。
如您需要核查购买一台X-RAY 6000 PRO所带来的材料 节 省，请登录我们的网站应用在线投资回报计算器R0I进 行计算：
X-RAY 6000 PRO -性能卓越的测量系统
X-RAY 6000 PRO系统在不同的生产线速度下对管材生产 线进行可靠的测量控制。该系统的使用同外径测量仪一样 简 便，同时还具有偏心测量功能以及测量最小壁厚的官幼。
X-RAY 6000 PRO为材料节省提供了最可靠的保障，通过 控制壁厚以及减少起车废料达到节省材料的目的， 同时还 可 进行精确的控制。
安全性
由于该X射线测量系统采用的是低能量的配置，故无需对 安 全问题有所担心-因为在这种情况下辐射的影响可以忽 略不 计。实际上，该系统的辐射量比一个人乘坐从纽约飞 到法兰 克福的飞机所受至啲辐射更低。
"X-RAY 6000 PRO
X射线式塑胶管材外径、壁厚、椭圆度与偏心检测系统
已获ISO 9001认证:
DIN EN ISO 9001

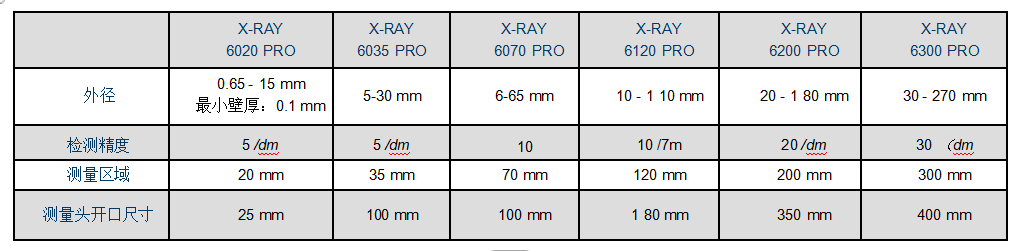

X-RAY 6000 PRO技术参数
欧原理
先进的非接触式X射线检测技术
应用领域
管材挤出生产线
适用材料
PE 、PVC、HDPE 、发泡塑料、EPDM 、尼龙、橡胶、硅胶 及 其它材料壁厚
PE 、HDPE > 0.3 mm,小于 30 mm
PVC、EPR】）> 0.3 mm, <]\于 2 mm 发泡 PE 。） > 3.5 mm,小于 30 mm（夕 卜径不小于8 mm）
1 ） PVC/EPR 管材厚度 > 2 mm,
如外径大于50 mm则需更高的X射线功率
2） 发泡PE需要更低的X射线功率和更高的采样频率
采样频率
1-3 Hz （选配 10 Hz/25 Hz*）
工作电源
100 V - 240 V AC ± 10%, 50/60 Hz, 1,200 VA
工作
+ 5 - + 45 。C
通讯接口
标酉己RS232诊断分析接口，USB接口
选配：工ilk现场总线接口，如 Profinet IOX EtherNet/IPs Profibus- DP、
CANopen、DeviceNet, l_AN, OPC DA/UA
X-RAY 6035 PRO 与 X-RAY 6070 PRO 可选配 25 Hz
校准
X-RAY 6000 PRO无需校准
安全性（辐射防护）
工作状态下，沿生产线方向靠近X-RAY 6000 PR 。测量头， 辐射剂量远低于所有的国际标准限定值
技术参数变化恕不另行通知
»
