摘要
手机屏幕怕划、镜头镜片易雾，这些日常烦恼的背后，藏着一层 “隐形守护者”—— 光学硬化涂层。这层仅 3-10μm 厚（比头发丝还薄）的膜层，以 UV 固化树脂或热固性树脂为核心，通过 “基材精密预处理 — 涂层液精准涂覆 — 固化定型 — 严苛性能测试” 四大步骤炼成，需满足铅笔硬度≥3H、透光率≥90%、雾度≤1%、耐磨≥2000 次（1Kg 载荷）等严苛指标。它的制备是 “微米级的细节战”：预处理需清除≤0.5μm 的杂质，涂覆误差需控制在 ±0.2-0.5μm，固化需精准把控光强或温度，最终让光学膜兼具 “水晶般的透光” 与 “铠甲般的耐刮”。本文以文学化语言重构制备逻辑，结合行业研发与客户视角的深度问答，揭示这层 “薄如蝉翼却坚如磐石” 的涂层背后的技术奥秘。
引言
刚买的手机屏幕，不小心被钥匙划出道白痕；相机镜头用了半年，表面渐渐雾蒙蒙，拍出来的照片总少了几分通透 —— 这些让人糟心的瞬间，问题往往不在基材本身，而在那层看不见的 “光学硬化涂层”。
它薄到需要显微镜才能看清，却承担着 “透光” 与 “耐刮” 的双重使命：既要让光线顺畅穿过，不影响屏幕或镜头的画质；又要像铠甲一样抵御日常磨损、指纹油污。可别小看这层膜，它的炼成绝非 “涂一层树脂那么简单”—— 从基材的清洁到涂层的固化，每一步都得在微米甚至纳米尺度 “抠细节”，稍有差池，要么不耐刮，要么不透光。这张 “耐刮透光” 的光学膜，到底是怎么 “炼” 成的？
一、光学硬化涂层：不止 “耐刮”，更是 “光影的守护者”
在理解制备过程前，得先看清这层涂层的 “核心价值”—— 它不是简单的 “保护壳”，而是平衡 “光学性能” 与 “机械性能” 的关键：
透光性
：作为光学膜的 “表层”，它的透光率必须≥90%，雾度≤1%，否则会让屏幕画面发灰、镜头成像模糊，就像隔着一层毛玻璃看东西；
耐刮性
：铅笔硬度需达到 3H-4H（用 3H 铅笔垂直划擦无痕迹），耐磨测试需通过 1Kg 载荷下 2000 次钢丝绒摩擦，才能应对日常钥匙、硬币的意外刮擦；
附着力
：涂层不能 “一撕就掉”，百格测试（划 10×10 网格，贴胶带撕扯）后脱落面积需≤5%，否则用段时间就会起翘、剥落；
防污性
：静态水接触角需＞105°，让指纹、油污难以附着，用干布一擦就能清洁，避免频繁擦拭损伤涂层。
简单说，这层涂层要做到 “透得像没有，硬得不怕刮”—— 这种 “矛盾的平衡”，正是它最精妙的地方。
二、炼成四步曲：从 “基材” 到 “成品” 的微米级雕琢
一张合格的光学硬化膜，需经过四步 “精密工序”，每一步都像 “匠人雕琢玉器”，差一丝一毫都不行。

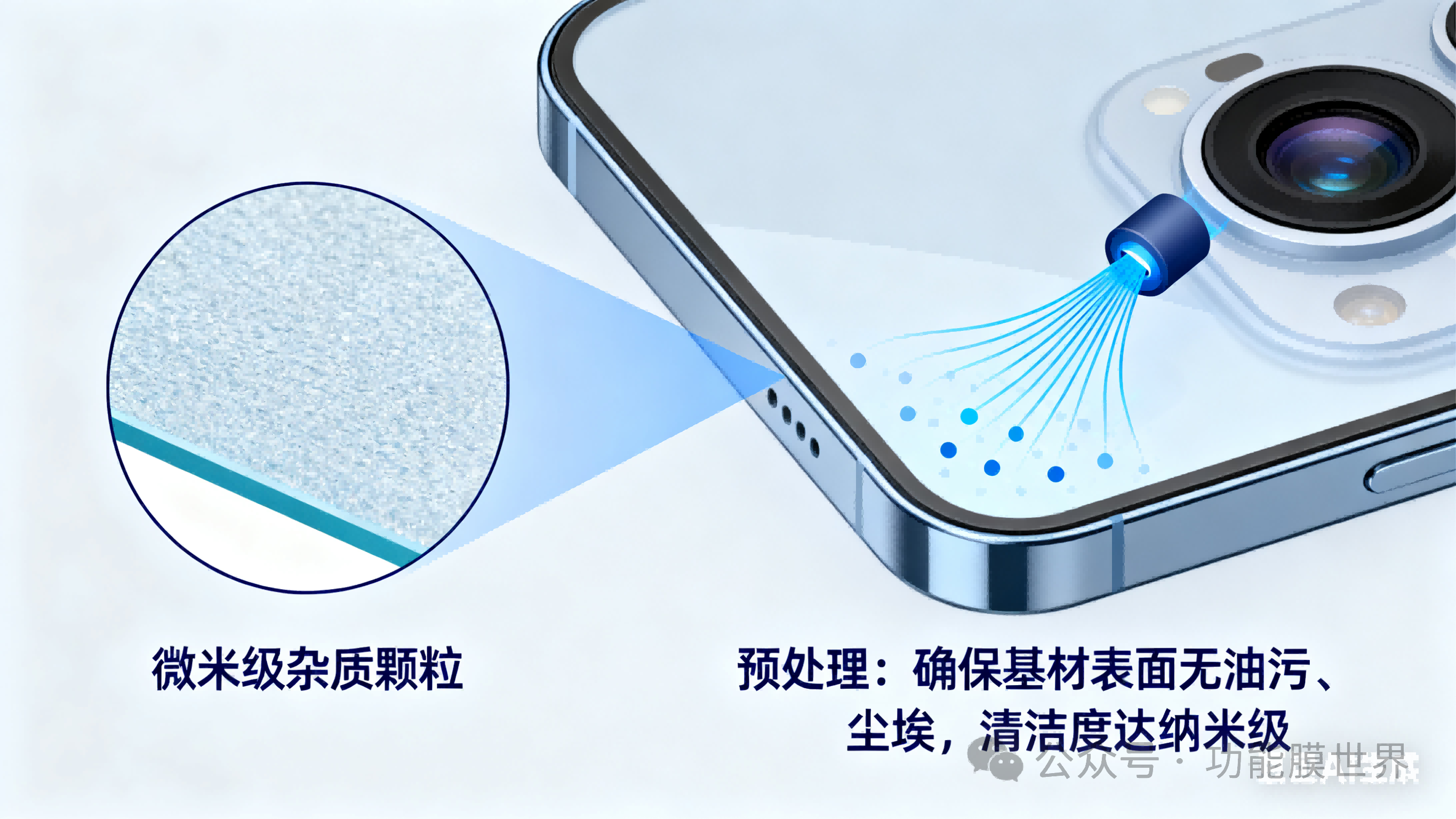

第一步：基材预处理 —— 给 “骨架” 做 “焕新 SPA”
基材（常见的 PET 膜、PC 片、PMMA 镜片）就像涂层的 “骨架”，要让涂层 “粘得牢、长得匀”，先得给骨架做彻底的 “清洁与活化”：
超净清洗
：用去离子水搭配超声波清洗（频率 20-100kHz），像 “微观吸尘器” 一样清除基材表面的油污、灰尘 —— 最终杂质粒径需≤0.5μm（相当于头发丝直径的 1/100），否则涂层固化后会出现 “小白点”，影响透光；
表面活化
：若基材是 PET 这类表面光滑的材料，还得用电晕或等离子 “轻击” 表面 —— 这一步会让基材表面长出羟基（-OH）、羧基（-COOH）等 “小钩子”，把原本 “光滑的表面” 变成 “带粘性的界面”，后续涂层液涂上去才不会 “打滑”，附着力能提升 30% 以上。
这一步就像给墙面刷漆前的 “刮腻子、打磨”，基础没做好，后续涂层再厚也没用。
第二步：涂层液涂覆 —— 差 1μm 都不行的 “精准赋形”
涂层液是 “树脂 + 助剂” 的 “光学精华”（比如 UV 固化丙烯酸树脂 + 光引发剂，或热固性环氧树脂），但要把它均匀涂在基材上，堪比 “用勺子摊开一层薄到透明的蜂蜜”：
微凹涂布
：适合量产 PET 屏幕膜，靠微凹辊上的微米级凹坑 “定量转移” 涂层液 —— 辊网目数越高，凹坑越小，涂层越薄（200 目辊对应 5-8μm 涂层），厚度误差需控制在 ±0.5μm 内；若涂厚了，固化后会发雾；涂薄了，耐刮性就不够；
狭缝挤出涂布
：适配高端镜头镜片，涂层液从狭缝中 “精准挤出”，完全不接触设备，像 “用精密注射器画直线”，厚度误差能压至 ±0.2μm，且涂层表面光滑度（Ra≤0.1nm）远超微凹涂布 —— 这就是为什么高端相机镜头的涂层总能保持 “镜面般的通透”。
不管哪种方式，“均匀度” 都是生命线 —— 哪怕局部厚了 0.5μm，最终透光率都可能从 92% 降到 88%，肉眼就能看出差异。
第三步：固化定型 —— 几秒到几小时的 “硬度注入”
刚涂好的涂层液是粘软的 “液体膜”，必须通过 “固化” 让树脂交联成 “固体铠甲”，这一步直接决定涂层的硬度与耐候性：
UV 固化（主流选择）
：用波长 200-400nm 的紫外光照射涂层，光引发剂被 “激活” 后，会带动树脂分子快速交联 —— 只需几秒到几十秒，涂层硬度就能从 “软胶” 飙升至 3H-4H，且生产速度快（适配卷对卷量产），适合手机屏幕膜、平板保护壳等消费电子场景；
热固化（高端耐候场景）
：把涂好的基材放进烘箱，在 80-150℃下烤半小时到几小时，让树脂慢慢 “缩聚”—— 虽然速度慢，但固化更彻底，涂层耐温性（可承受 - 40℃~120℃循环）、抗老化性（UV 照射 1000 小时性能衰减≤5%）远超 UV 固化，适合汽车中控屏、户外镜头等极端环境。
但无论哪种固化方式，都得 “透”—— 若 UV 光没照透，或烘箱温度不均，涂层内部会 “夹生”，表面摸起来发黏，硬度也上不去，等于前功尽弃。
第四步：严苛测试 —— 过 “八关” 才算合格
固化完的光学膜，还得闯过 “性能测试关”，只有全项达标，才能出厂：
硬度关
：3H 铅笔垂直划擦，无划痕；
附着力关
：百格测试后，涂层脱落≤5%；
光学关
：透光率≥90%，雾度≤1%；
耐磨关
：1Kg 载荷下，钢丝绒摩擦 2000 次无明显痕迹；
防污关
：静态水接触角＞105°，指纹易清洁；
耐酒精关
：酒精棉片擦拭 500 次，涂层无脱落、发白；
耐候关
：65℃/95% 湿度环境放置 1000 小时，或 85℃高温放置 500 小时，性能无衰减；
摩擦关
：动摩擦系数＜0.18，触摸时手感顺滑。
这些测试就像 “新兵入伍考核”，少一项达标，都算不上 “合格的光学硬化膜”。
三、深度问答：技术与需求的碰撞
角度一：行业研发视角 —— 涂层均匀度的 “微米级难题”
问：在狭缝挤出涂布中，要把涂层厚度误差控制在 ±0.2μm，最容易出现的技术问题是什么？如何解决？答：最核心的难题是 “涂层边缘厚差” 与 “基材振动干扰”。狭缝挤出时，涂层在基材边缘容易因 “流场收缩” 出现局部增厚（俗称 “边缘积胶”），厚差可能达 0.5μm；同时，基材传动时的微小振动（哪怕 0.1mm 的晃动），也会导致涂层厚度波动。
解决办法有两个：一是 “流场优化”，在狭缝出口设计 “渐变式导流结构”，让涂层液在边缘的流速与中间一致，把边缘厚差压至 ±0.1μm；二是 “主动防抖”，在基材传动辊上装激光振动传感器，实时检测振动幅度，再通过伺服电机调整辊速，抵消振动影响 —— 某研发团队用这套方案后，狭缝涂布的厚度误差稳定在 ±0.15μm，完全满足高端镜头的需求。
角度二：客户视角 —— 耐刮性与透光性的 “平衡顾虑”
问：我们是做户外显示屏的，想选耐刮性更好的光学膜，但担心硬度太高会影响透光率，这两者真的矛盾吗？有没有办法兼顾？答：两者并非绝对矛盾，关键在 “树脂配方” 与 “固化工艺” 的优化。传统涂层若单纯加硬（比如增加无机填料），确实可能因填料散射光线导致透光率下降，但现在有两种解决方案：一是 “有机 - 无机杂化树脂”，把纳米级 SiO₂粒子（直径 5-10nm）均匀分散在 UV 树脂中，粒子尺寸远小于可见光波长（400-760nm），不会影响透光，同时能让硬度从 3H 提升至 4H；二是 “梯度固化”，UV 固化时先让表层树脂快速交联（保证硬度），再用低功率 UV 照射内层，让树脂缓慢交联（减少内部应力，避免光散射）。
某户外显示屏客户用这两种方案后，涂层透光率保持在 91%，同时通过了 1.5Kg 载荷下 2500 次钢丝绒耐磨测试，完全兼顾了 “耐刮” 与 “透光”。
四、结语：未来的光学硬化膜 —— 更薄、更强、更环保
今天的光学硬化膜，已能满足消费电子、汽车、户外显示的需求，但未来还有更多想象：能不能把涂层厚度从 3μm 压至 1μm，适配折叠屏的 “弯曲需求”？能不能用生物基树脂替代传统树脂，实现 “环保可降解”？能不能让涂层同时具备 “耐刮、透光、防蓝光” 三重功能？
这些答案，就藏在当下每一次配方优化、每一次工艺升级里。当光学硬化膜能在 “更薄的厚度” 里实现 “更强的性能”，甚至具备更多附加功能时，它终将从 “隐形守护者” 变成 “主动赋能者”—— 而那些率先突破这些技术的企业，终将在 “光影铠甲” 的竞争中，抢占先机。
