“FPC 柔性电路板弯折几次就断裂？超薄 PI 膜厚度不均导致线路偏移，批量生产良率常年卡在 80%？高温焊接时薄膜收缩变形，直接影响终端产品稳定性 —— 这是电子制造行业的高频痛点。” 作为 FPC 的核心基材，超薄聚酰亚胺（PI）薄膜的力学性能、尺寸稳定性与工艺适配性，直接决定柔性电子的可靠性上限。本文聚焦双向拉伸技术的突破性创新，解析其赋能 FPC 应用的核心逻辑，用硬核技术方案破解行业困局。
一、行业痛点：FPC 对超薄 PI 膜的极致诉求
消费电子、汽车电子的小型化、柔性化趋势，倒逼 FPC 用 PI 膜向 “超薄化 + 高性能” 升级：目标厚度 5-12μm，需具备拉伸强度≥140MPa、断裂伸长率≥15% 的力学性能，热收缩率≤0.5%（200℃/1h）的尺寸稳定性，同时耐受 280℃焊接高温与化学蚀刻工艺。然而传统单向拉伸技术存在致命短板：薄膜横向强度不足、厚度公差 ±1μm 以上，易出现撕裂、翘曲问题，导致 FPC 弯折寿命仅 1-3 万次，良率难以突破 85%，严重制约柔性电子产业升级。
二、双向拉伸技术的三大核心突破

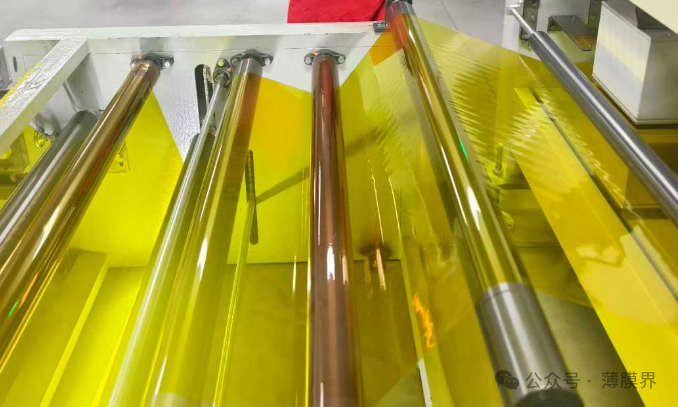

（一）同步双向拉伸工艺革新
摒弃传统“先纵后横” 的异步拉伸模式，创新采用 “同步双向拉伸 + 梯度温控” 技术，在 180-220℃拉伸区间内，精准控制纵向与横向拉伸比（3:3），使分子链沿双向均匀取向，薄膜横向拉伸强度从 80MPa 提升至 150MPa，断裂伸长率达 18%，弯折寿命突破 10 万次，彻底解决单向拉伸的 “偏强偏弱” 问题。
（二）分子链取向精准调控
通过调整拉伸速率（5-8mm/s）与热定型温度（250-280℃），构建 “均匀致密” 的分子链网络结构，使薄膜厚度公差控制在 ±0.3μm 以内，远优于行业 ±1μm 的标准。同时，分子链规整排列大幅提升耐温性，热收缩率降至 0.3%，可耐受 FPC 焊接工艺的瞬时高温，无变形、无开裂。
（三）表面改性与厚度均匀性优化
采用等离子体表面活化技术，提升薄膜表面粗糙度（Ra=0.08-0.12μm），增强与铜箔的结合力（剥离强度≥0.8N/mm）；搭配精密流延与膜片牵引系统，解决超薄膜生产中的 “厚薄不均”“边缘卷曲” 难题，工艺稳定性达 98% 以上，批量生产良率提升至 95%。
三、FPC 应用可靠性的全面升级
改性后的超薄 PI 膜，从三大维度适配 FPC 核心需求：
•力学适配：10 万次反复弯折无裂纹，可满足折叠屏手机、车载柔性线路的高频弯折场景；
•工艺适配：厚度均匀性与表面附着力优化，使 FPC 光刻、蚀刻、压合工艺良率提升 10%；
•环境适配：耐高低温（-55℃至 280℃）、耐化学腐蚀，可适应消费电子、汽车电子的复杂工作环境，产品故障率降低 60%。
四、核心问答：双向回应核心关切
（一）客户角度提问
1.该双向拉伸超薄 PI 膜能否直接适配我们现有 FPC 生产线？
答：完全适配！无需调整设备与工艺参数，可直接替换传统薄膜，快速实现产能升级。
2.薄膜在 FPC 长期使用中，可靠性如何保障？
答：经第三方检测，在高温高湿（85℃/85% RH）环境下使用 5000h，性能保留率≥90%，可覆盖终端产品全生命周期。
（二）厂家角度提问
1.能否根据 FPC 产品需求，定制不同厚度（5-12μm）的 PI 膜？
答：支持全规格定制，可灵活调整厚度、表面性能与力学指标，定制周期仅 5-7 天。
2.批量采购时，如何保障供货稳定性与交期？
答：拥有年产 300 万平方米的超薄 PI 膜生产线，常规型号现货供应，批量订单交期≤12 天，签订长期协议可锁定产能与价格。
总结
双向拉伸技术的突破，彻底解决了超薄 PI 膜 “薄而不强、匀而不稳” 的行业痛点，其优异的力学性能、尺寸稳定性与工艺适配性，为 FPC 产品升级提供了核心材料支撑。无论是折叠屏、车载电子等高端场景，还是常规消费电子领域，该技术都能通过提升 FPC 良率与可靠性，帮助企业降低生产成本、增强产品竞争力。未来，随着拉伸技术与表面改性工艺的持续优化，超薄 PI 膜将向更薄（≤5μm）、更强、更适配的方向发展，为柔性电子产业的高质量发展注入持续动力。
