聚乳酸的性能优劣，本质上由其晶体的“微观颜值”决定。纯PLA冷却时多形成无序的球晶结构，结晶度通常仅30%-40%，导致材料质脆且耐热性差，玻璃化转变温度（Tg）仅55-65℃，稍遇高温就易变形。为破解这一难题，科研团队展开了晶体形貌的精准调控研究。
北京化工大学团队通过“熔融共混-退火调控”组合策略，向PLA中引入有机改性蒙脱土（OMMT）作为成核剂，再将材料置于90℃环境下退火处理。OMMT的片层结构（厚度约1nm，直径约100nm）如同“晶种”，引导PLA分子链沿片层定向生长，原本杂乱的球晶被规整的“树枝状晶体”取代，结晶速率提升30%，冲击强度较纯PLA提高30%。而波兰学者则发现，废弃生物填料中的槲皮素能像“分子剪刀”般影响晶体结构，在切断酯键的同时，意外促进了小尺寸晶体形成，间接提升了材料的降解兼容性。
当前研究仍面临瓶颈：低温环境下PLA结晶速率极慢（室温需数天），难以匹配工业化生产节奏；且晶体形貌对加工温度变化异常敏感，批次稳定性难以控制。未来趋势聚焦于“智能成核体系”开发，通过复合纳米黏土与生物活性分子，实现晶体形貌的精准调控与快速成型。
01从“玉米”到“制品”的优化之旅

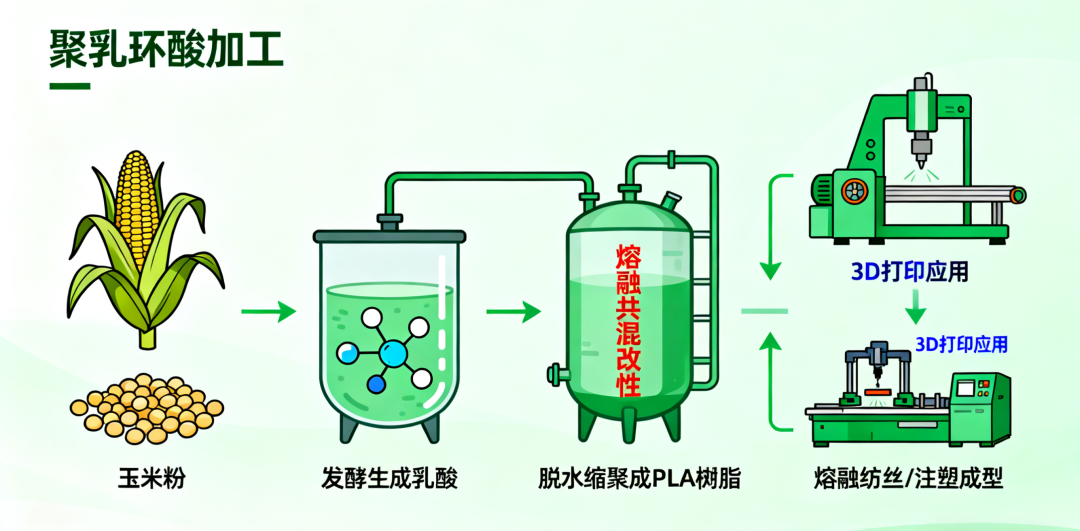

PLA的加工过程是一场“平衡艺术”，需在保留环保属性的同时攻克性能与效率难题。其核心加工链路始于原料转化：玉米、甘蔗等植物淀粉经发酵生成乳酸，再通过脱水缩聚反应形成PLA树脂，随后进入成型环节。
熔融共混改性是当前提升PLA性能的主流加工技术。北京化工大学采用双螺杆挤出机进行熔融共混，将OMMT均匀分散到PLA基体中，再通过单螺杆拉丝机制备复合材料丝材。当OMMT含量为3%时，复合材料拉伸强度提高18%，热分解温度提升25℃，有效改善了纯PLA的薄弱性能。在3D打印领域，研究人员通过优化熔融沉积成型工艺参数——将打印温度设定为210℃、层厚控制在0.2mm、填充率调整为80%，成功制备出精度达±0.1mm的PLA/OMMT复合制品，拓展了其在定制化医疗支架领域的应用。
但加工环节仍存在显著瓶颈：PLA加工温度窗口窄（仅20℃左右），温度过高易分解产生异味，过低则流动性不足导致成型缺陷；且改性加工会使成本较纯PLA增加20%-30%，削弱了市场竞争力。同步发展的还有“共混增韧”工艺，通过与PBAT（聚己二酸丁二醇酯）共混，可将PLA冲击强度提升5倍，但如何平衡增韧效果与降解速率仍是待解难题。
02环保风口下的落地困境
凭借生物可降解特性，PLA产品已渗透到包装、医疗、3D打印等多个领域。在包装领域，PLA制成的一次性餐盒、购物袋已实现规模化应用，2024年全球PLA产能达200万吨；医疗领域中，PLA因良好的生物相容性，被用于可吸收缝合线、骨折固定钉等器件，植入人体后可逐步降解无需二次手术；3D打印领域，PLA丝材因成型性好成为桌面级打印的首选材料，占据约70%的市场份额。

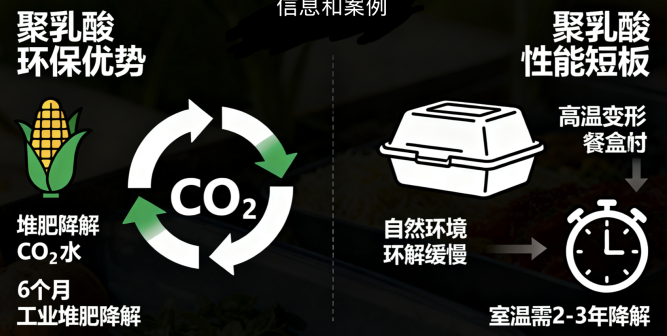

然而，PLA产品的市场渗透率仍不足5%，核心症结在于应用局限与回收难题。在包装场景中，PLA餐盒无法承受高温食物（超过60℃易变形），且与传统塑料混放时会污染回收体系；医疗领域的高性能PLA制品依赖进口，国内产品在降解速率控制精度上存在差距。从市场反馈看，消费者虽认可其环保价值，但对高出传统塑料30%的价格接受度较低，而企业则受制于原料供应不稳定，难以实现大规模降本。
03PLA的“破局之道”
PLA作为可降解高分子的“标杆性材料”，其发展历程折射出环保材料的共性困境：理想与现实的差距。北京化工大学的OMMT改性研究与波兰团队的生物填料调控策略，分别从“性能强化”与“降解优化”两个维度为PLA升级提供了技术路径，证明通过精准的材料设计与加工调控，PLA完全有望突破性能瓶颈。
但PLA要真正替代传统塑料，需攻克“三重壁垒”：技术上，需开发耐热改性配方与广谱降解体系，解决“高温易变形”“自然降解慢”的痛点；产业上，需建立从原料种植到回收堆肥的全链条体系，通过规模化生产降低成本；认知上，需普及PLA的正确使用与回收知识，避免“伪环保”应用。未来，随着纳米复合技术与生物调控手段的深度融合，PLA有望在循环经济中扮演核心角色，真正实现“环保性能”与“实用价值”的统一。
