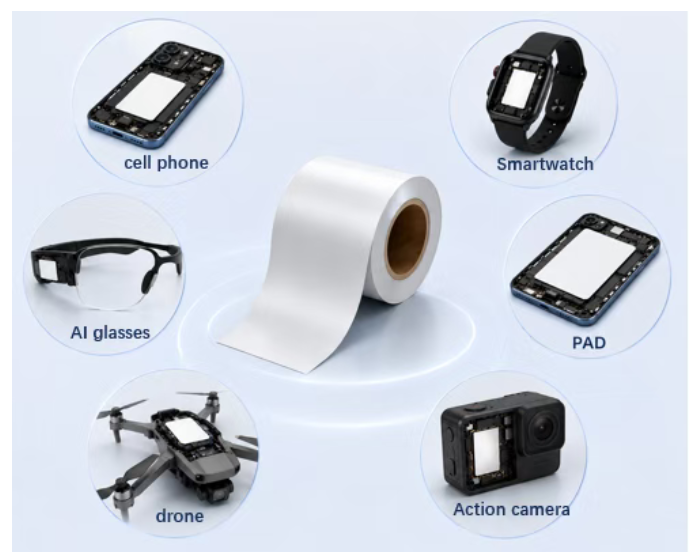

一、核心应用场景（轻薄电子产品）
1. 智能手机（最主流）
- 主芯片（SoC/GPU）散热
位置：芯片表面 → VC均热板/金属中框之间
作用：超薄绝缘导热层，快速扩散CPU/GPU热量，防止游戏/高负载降频。
- 5G射频/天线散热（刚需）
位置：毫米波天线、射频模块与屏蔽罩/壳体之间
作用：散热+透波，不干扰5G/Wi-Fi信号，解决传统石墨/金属“散热必屏蔽信号”的矛盾。
- 超级快充/电池散热
位置：电池保护板（BMS）、电芯与中框之间
作用：高绝缘防短路，快速导出200W级快充热量，避免热失控。
- 无线充电（WPC）模组散热
位置：充电线圈与屏蔽罩/后盖之间
作用：散热+绝缘，不干扰磁场，提升充电效率与安全性。
- 高刷屏/折叠屏散热
位置：屏幕背光、折叠铰链内侧
作用：柔性可弯折，降温防烧屏，延长折叠寿命。
- 摄像头/主板IC散热
位置：主摄模组、电源管理IC（PMIC）周边
作用：局部散热+绝缘，防止热量堆积与短路。
2. 笔记本/平板（无风扇/超薄本）
- CPU/GPU核心区：替代石墨片，贴合主板与均热板/底壳
- 主板射频区：Wi-Fi 6E/蓝牙模块散热，不干扰信号
- 电池/接口区：Type-C、雷电接口、电池隔热散热
3. 其他轻薄设备
- TWS耳机：耳机柄/充电仓芯片散热
- 智能手表：主板与表壳之间绝缘导热
- VR/AR眼镜：光学模组、主控芯片散热
二、氮化硼散热膜具体怎么用（安装使用与结构）
1. 材料选型（关键参数）
- 厚度：常用 30/50/80/100 μm（越薄越适配轻薄机）
- 导热：面内 40–100 W/(m·K)（横向快速扩热）
- 介电：< 0.005（1–28GHz低损耗）
- 绝缘：击穿电压 > 40 kV/mm，安全防短路
- 工艺：单面/双面带导热胶、可模切、可弯折
2. 使用步骤
（1）. 模切成型
按结构CAD开模，切成对应形状（芯片、天线条、电池整片）。
（2）.表面处理
热源与散热件表面清洁、干燥、无油污。
（3）. 贴合安装- 撕去离型膜，精准贴在热源（芯片/线圈）上
- 另一面贴 VC均热板/中框/后盖 形成热通路
- 用轻压保压，排除气泡、降低热阻
（4）. 结构配合
与VC、铜箔、石墨片、金属中框组成立体散热系统。
3. 典型结构示例（手机）
芯片 → 氮化硼膜（80μm）→ VC均热板 → 中框 → 外界
5G天线 → 氮化硼膜（50μm）→ 屏蔽罩 → 后盖
三、相比传统材料的优势
- vs 石墨片：绝缘不导电、不屏蔽信号、低介电，适合射频/高频区
- vs 导热硅胶：最薄厚度（30μm）、导热更高、柔性更好
- vs 金属箔：绝缘、透波、不干扰信号、轻量化
四、某些案例实测效果（供参考）
- 芯片区：游戏1小时降温 6–8℃，不降频
- 天线区：5G速率提升 11%，信号更稳
- 快充区：电池降温 8℃，充电效率提升 8%
