PART 01
它是什么：一根织物，隔开两种「电极」
结构电池（structural battery）属于结构储能复合材料，目标只有一个词：无质量储能（mass-less energy storage）[1]。它的构成其实很朴素——碳纤维同时当电极、集流体和承力骨架，周围是既能导锂离子、又能传递载荷的结构电解质，中间夹一层隔膜[1,4]。

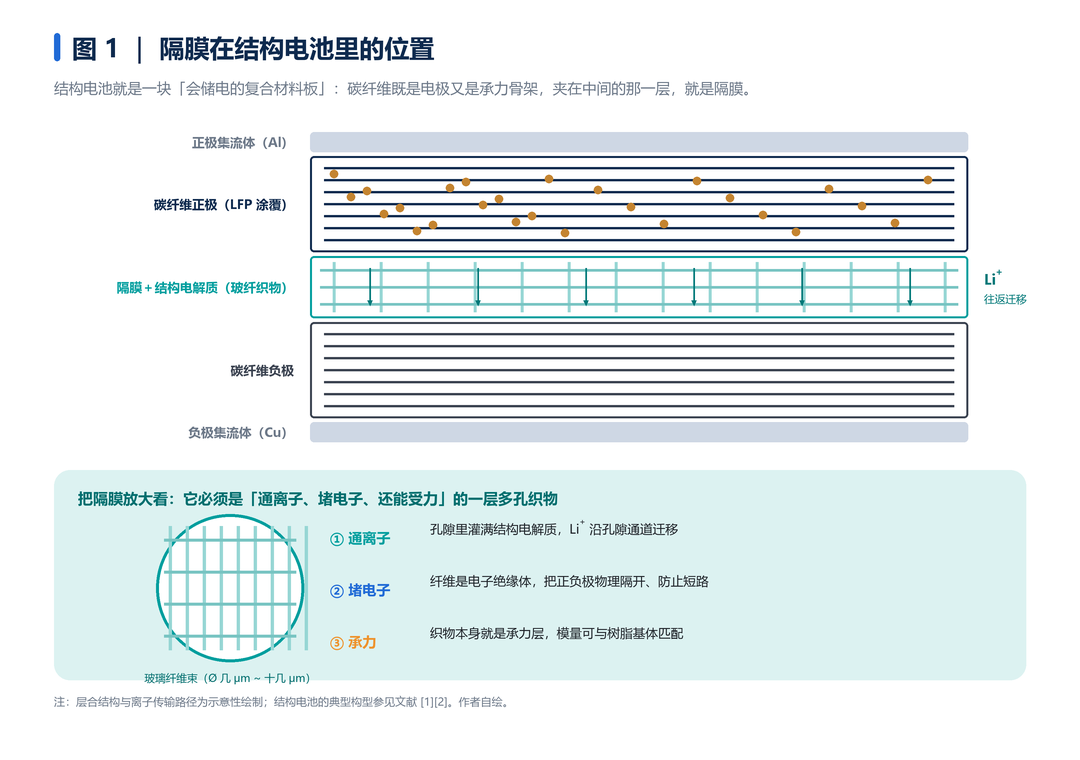

图 1 ｜ 隔膜在结构电池里的位置：夹在碳纤维电极与 LFP 正极之间，同时承担离子导通、电子绝缘与部分力学载荷。
这套结构长什么样？下面这张就是已经做出来的实物与截面：

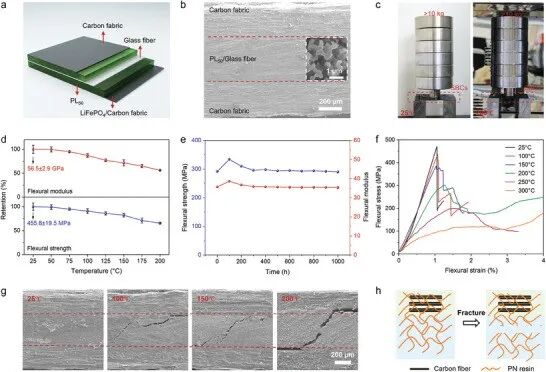

图 2 ｜ 结构电池的层合构型与性能。a) 器件结构示意：碳布负极（CF）／玻璃纤维隔膜（GF）／LFP 涂覆碳布正极，由结构电解质复合为一体；b) 截面 SEM，电解质把玻纤隔膜与碳布电极完全填满、层间无缝隙；c) 25 ℃ 与 120 ℃ 下压上 10 kg 不弯；d–f) 不同温度下的力学保持率、200 ℃ 长时老化与弯曲应力—应变曲线；g) 弯曲后的截面；h) 高低温断裂行为示意。图片来源：Xun L. et al., Adv. Sci. 2024, 11, 2407156，CC BY 4.0。
隔膜在这套系统里干三件事，而且三件事互相打架：①通离子——孔隙里灌满电解质，Li+ 沿孔道迁移；②堵电子——玻璃纤维本身是绝缘体，必须把正负极彻底隔开；③承力——它还要作为结构层，和碳纤维、铝箔一起承受拉伸与弯曲[3]。

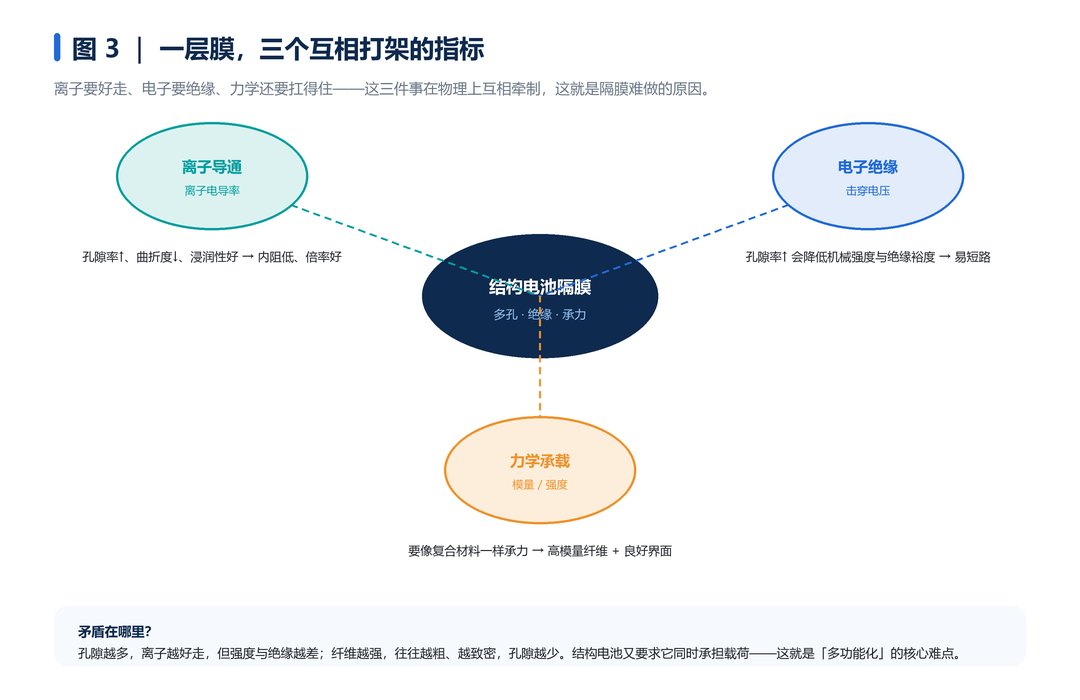

图 3 ｜ 一层膜上的三个指标互相牵制：孔隙率越高离子越好走，但强度与绝缘越差。
更关键的是，隔膜不储电，只贡献质量。有文献把这句话说得很直白：隔膜「允许离子迁移，但并不贡献储能」[3]。所以在能量密度这场账里，隔膜是纯负债——这也是为什么把它做薄、做轻，会成为结构电池最有效的提效手段。
数据最能说明问题。把 185 µm 的短切玻纤滤纸（Whatman GF/A）换成 70 µm 的玻纤平纹织物，结构电池的能量密度从 11.6 直接翻到 23.6 Wh/kg，电池厚度从 0.40 mm 降到 0.27 mm；与此同时，模量不但没降，还从 18.3 GPa 升到 25.4 GPa[2]。换的只是一层布，能量和力学同时涨了。
PART 02
结构与理化性质：孔隙是它的全部秘密
结构电池隔膜目前最主流的形态，是连续玻璃纤维织物——说白了，就是工业上成熟的电子级玻纤布。它不是被「造」出来的隔膜，而是被「选」出来的：经纬交织天然留下两级孔隙，纱线之间的大方孔负责快速储液，纱束内部单丝之间的小缝负责毛细导液[3]。

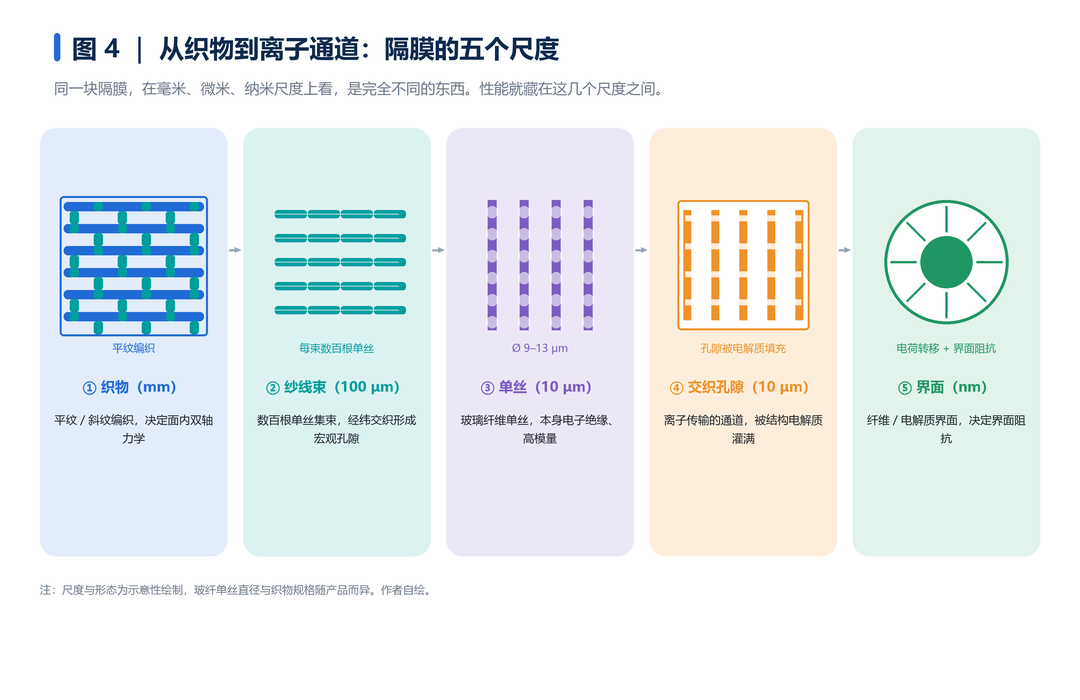

图 4 ｜ 从织物到离子通道：隔膜的五个尺度。
同一个牌号的布，织法一变，性能就差很多。以国内团队系统测试的四种连续玻纤织物为例（厚度 80/110/210/50 µm，面密度 80/110/200/48 g/m²）[3]：
|
|
|
|
|
|
|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
⚠ 这张表里有两套「孔隙」，很容易被混用，必须分清：体积孔隙率（氦置换法，53%–63%）和宏观孔隙占比（扫描电镜面统计，1%–4.4%）完全不是一个数[3]。写文章时混用，就是硬伤。
另一个反直觉的发现是：孔隙率最高的那一种，未必电化学最好。1080 的孔比 SW210 大，但因为用的是低介电 D 玻纤（含 B2O3 与氟化物、表面羟基少），浸润性差，最终内阻反而更高。原文的结论是：孔隙结构必须与电解液浸润效果协同[3]。
浸润性首先由玻璃配方决定，而不是由工艺决定：高强 HS 玻纤 40 ms 时接触角已降到 22.4°–24.0°，完全浸润只需 250–360 秒；而低介电 D 玻纤 40 ms 还有 26.8°，要 4500 秒才浸润完全——同一种电解液，差了十倍以上[3]。

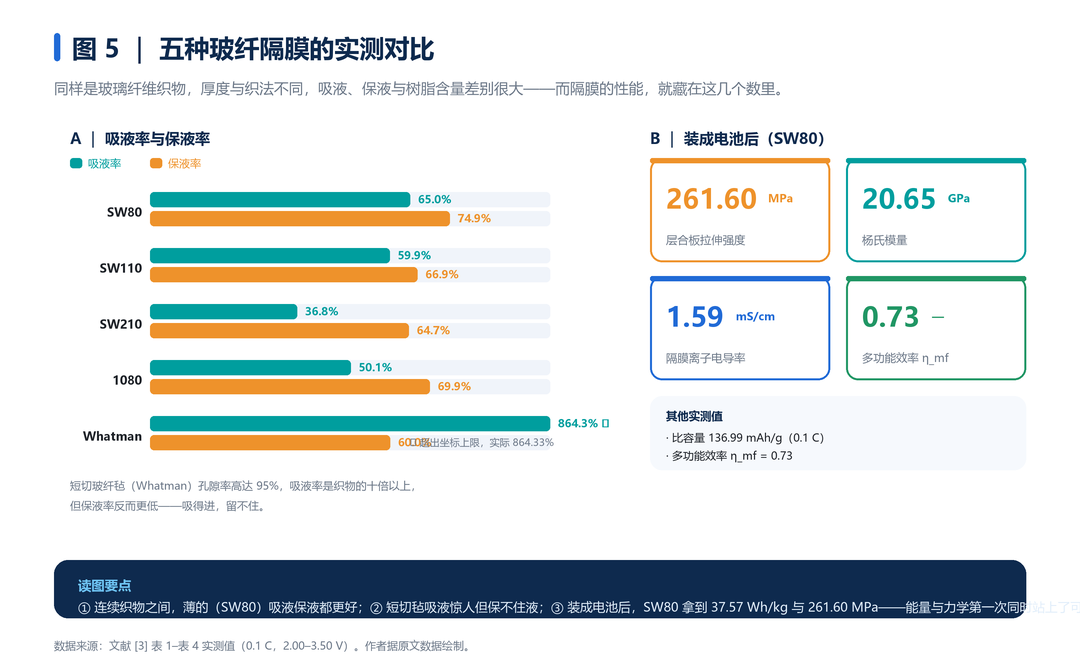

图 5 ｜ 五种玻纤隔膜的实测对比：吸液率、保液率，以及 SW80 装成电池后的关键指标。数据引自文献 [3]。
把关键理化指标放在一起看，结构电池隔膜与商用锂电隔膜的差别一目了然：
|
|
|
|
|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
这些数字是怎么测出来的？孔隙率用氦气置换法（AccuPyc 类仪器）测真体积，再按 `(V0 − V)/V` 算；离子电导率用阻塞电池 + 电化学阻抗谱（不锈钢／隔膜／不锈钢，25 ℃、10-1–105 Hz），由 `σ = d/(A·R)` 换算；浸润性看接触角与完全浸润时间；力学则分两层——隔膜本体用拉伸试验，装成结构件后测整块层合板[3]。哪一步偷懒，后面的数字就都不可比。
还有一组数据特别能说明「结构」二字的分量：同样的布，铺放角度一换，模量差出几倍。0°/90° 铺放的玻纤平纹结构电池，Ex = 25.4 GPa、Ey = 13.3 GPa；换成 ±45° 铺放，Ex 掉到 14.6 GPa、Ey 只剩 2.8 GPa——而电化学性能几乎不变[2]。换句话说，力学是可以「设计」出来的，代价只是铺层方向。
PART 03
制备：五条路线，一条主线
结构电池隔膜没有唯一正确的做法。五条路线的本质区别，是在「孔径—强度—成本」之间做不同的取舍。

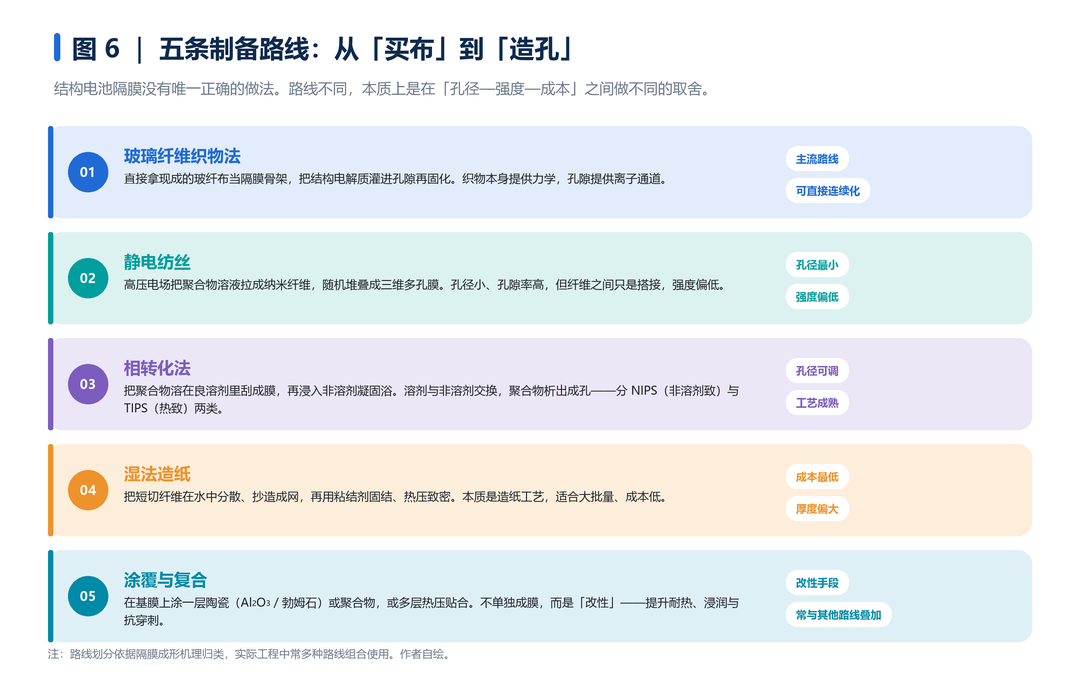

图 6 ｜ 五条制备路线：从「买布」到「造孔」。
主线是玻璃纤维织物法：直接拿现成的玻纤布当骨架，把结构电解质灌进孔隙再固化。这条路最像「复合材料成型」，而不是「电池制造」。

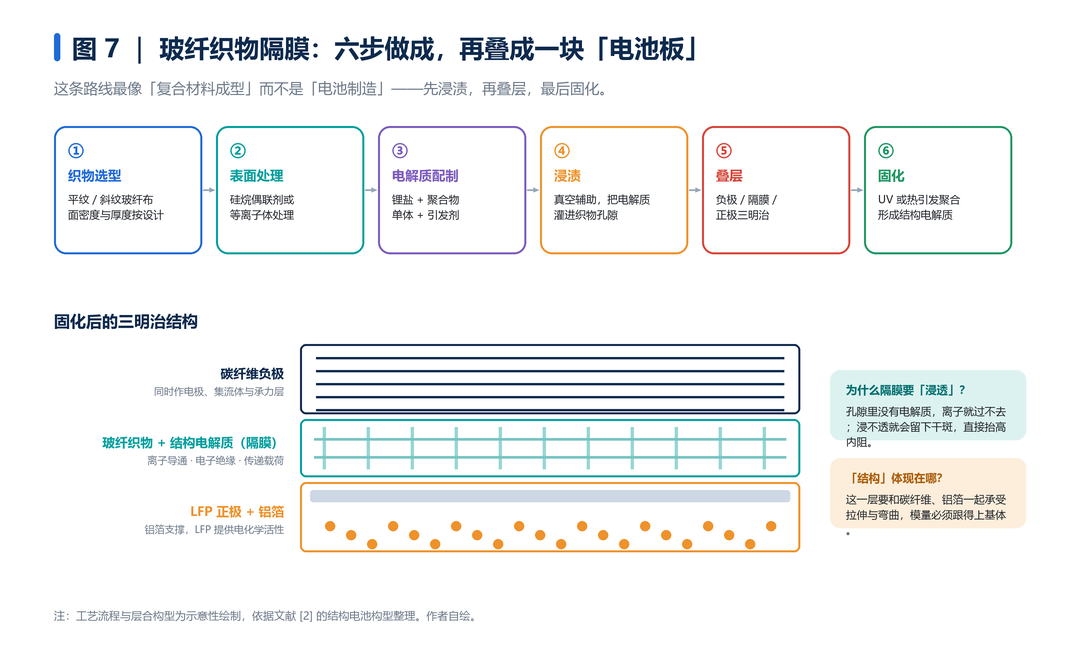

图 7 ｜ 玻纤织物隔膜：六步做成，再叠成一块「电池板」。
这里有一个容易误解的点：真正被「制备」的，其实是树脂骨架和孔，而不是那层布。以国内团队的一体化成型为例：先用真空辅助（VARTM）把环氧灌进「负极/玻纤布/正极」叠层，130 ℃/1 h + 180 ℃/0.5 h 阶梯固化；再用水把预埋的 PEG 造孔剂洗出来（浸泡 24 h），在树脂里重新凿出连续通孔；最后灌入液态电解液[3]。也就是说——孔隙不是「留」出来的，是「洗」出来的。
另外四条路线各有各的位置，也各有各的硬伤。静电纺丝把溶液用电场拉成纳米纤维、随机堆成三维网——典型参数是 10.5 kV 电压、14 cm 接收距离、30 µL/min 推进流速，得到约 310 nm 的纤维，孔隙率 86%–89%；孔径小、比表面大、浸润好，但纤维之间只是搭接，强度不足，在结构电池里更适合当功能层而不是承力层。相转化法靠「相分离造孔」：先把聚合物溶成铸膜液，再用某种方式让它「变不溶」——NIPS 靠浸入非溶剂凝固浴触发，TIPS 靠降温触发，是商用隔膜的主流工业制法，孔隙率可做到 70%–92%。湿法造纸把短纤维在液体中打散、抄造成网，再粘结、热压，与现有无纺产线完全兼容，是最便宜的路线。涂覆与复合不用重建产线，是给大孔基材「打补丁」最经济的办法[3]。
|
|
|
|
|
|
|---|---|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
还有一条更彻底的路子：干脆不要独立隔膜，让结构电解质自己把「承力」和「隔离」两件事一起干了。主流做法是聚合诱导相分离（PIPS）——把树脂单体与液态电解质混在一起，聚合时两者自发分相，形成一张「树脂骨架 + 液相连通」的双连续网络。

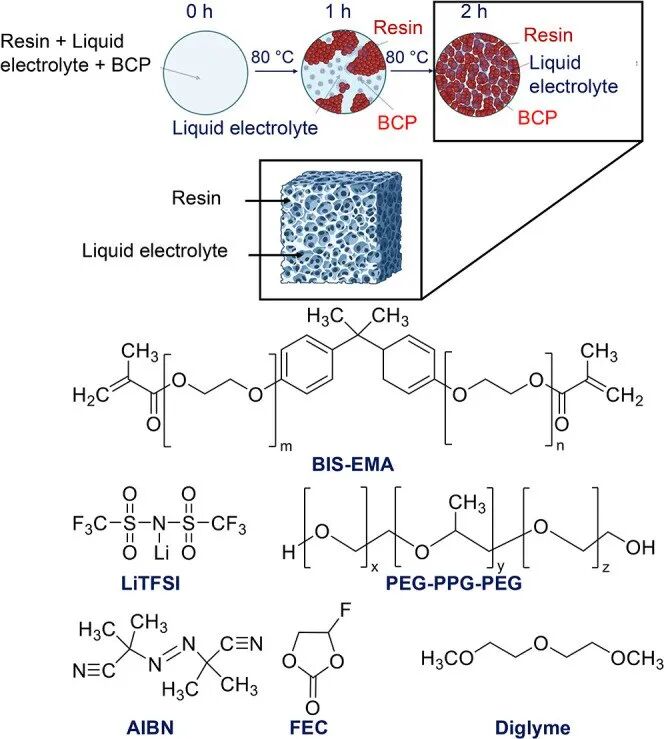

图 8 ｜ PIPS 工艺示意：树脂一边聚合、一边与液态电解质分相，最终形成「树脂承力 + 液相连通」的双连续结构。图片来源：Deshpande S. et al., ACS Appl. Mater. Interfaces 2026, 18, 15599，ACS AuthorChoice 开放获取。
这条路线有个软肋——曲折度。相分离出来的通道七弯八绕，离子走起来费劲，有效电导率被拉低。有研究只在体系里加了 1 wt% 的两亲性嵌段共聚物，就让曲折因子从 17.5 降到 1.33、室温电导率提高到 1.52 mS/cm。改的是界面，不是配方。

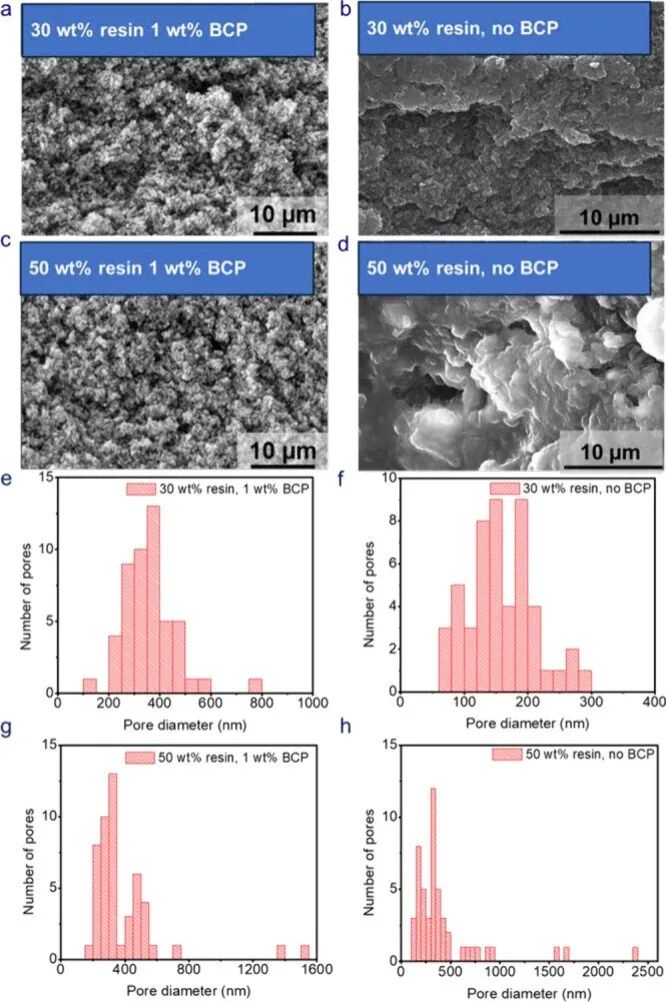

图 9 ｜ 把液相洗掉后的 SEM：连续的孔道就是离子通道，孔径约一百到几百纳米。(a)(d) 是加／不加嵌段共聚物、30／50 wt% 树脂含量的对比，(e)(h) 是对应的孔径分布。图片来源：同图 8。

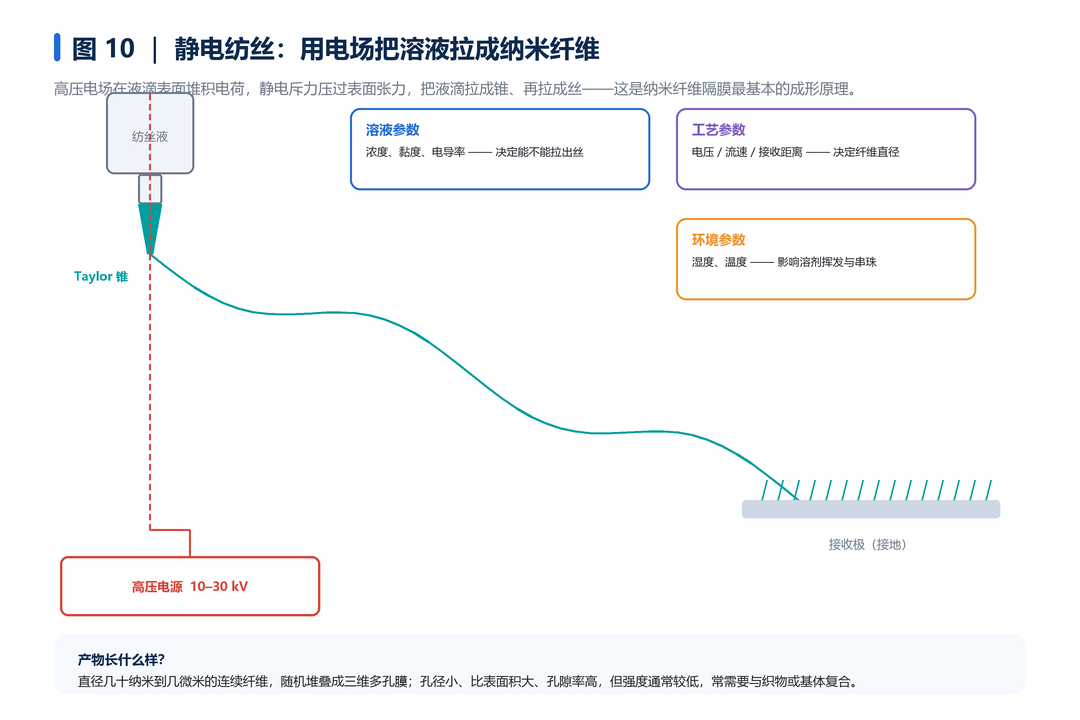

图 10 ｜ 静电纺丝原理：高压电场把液滴拉成 Taylor 锥，再拉成纳米纤维。
形态也不止「平板」一种。另一条思路是把电池做进一根同轴梁里——外圈是碳纤维复合材料外壳兼正极，内芯是金属负极，中间灌上厚厚的固体电解质。这一层厚到根本不需要独立隔膜，即使发生大变形也不易短路。

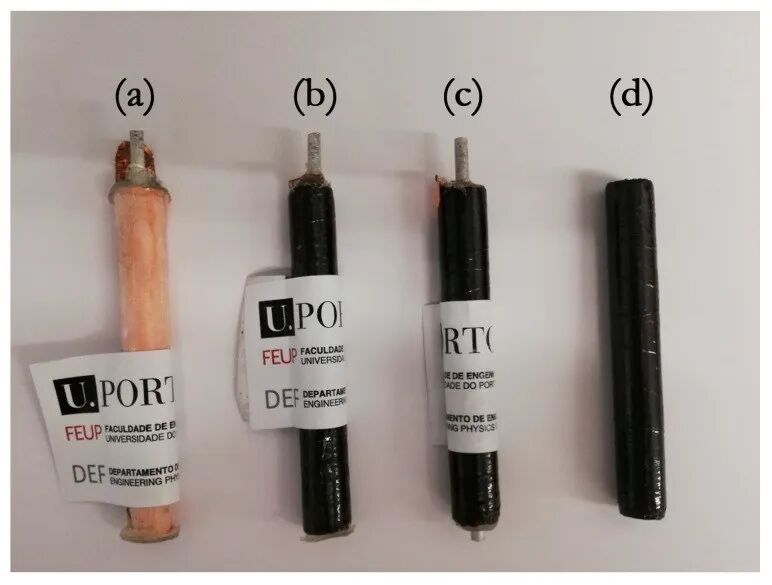

图 11 ｜ 同轴结构电池实物。(a) 薄玻纤外壳版本，可直接看到内部层结构；(b)(c) 两种实测的同轴电池；(d) 纯 CFRP 外壳。图片来源：Danzi F., Camanho P. P., Braga M. H., Molecules 2021, 26, 5226，CC BY 4.0。
KEY POINT
隔膜的孔隙不是「扎」出来的，是纤维之间本来就有的空隙；而玻纤布连空隙都不需要造——它天生就有。
PART 04
产品、发展与标准：一条还没有商品的赛道

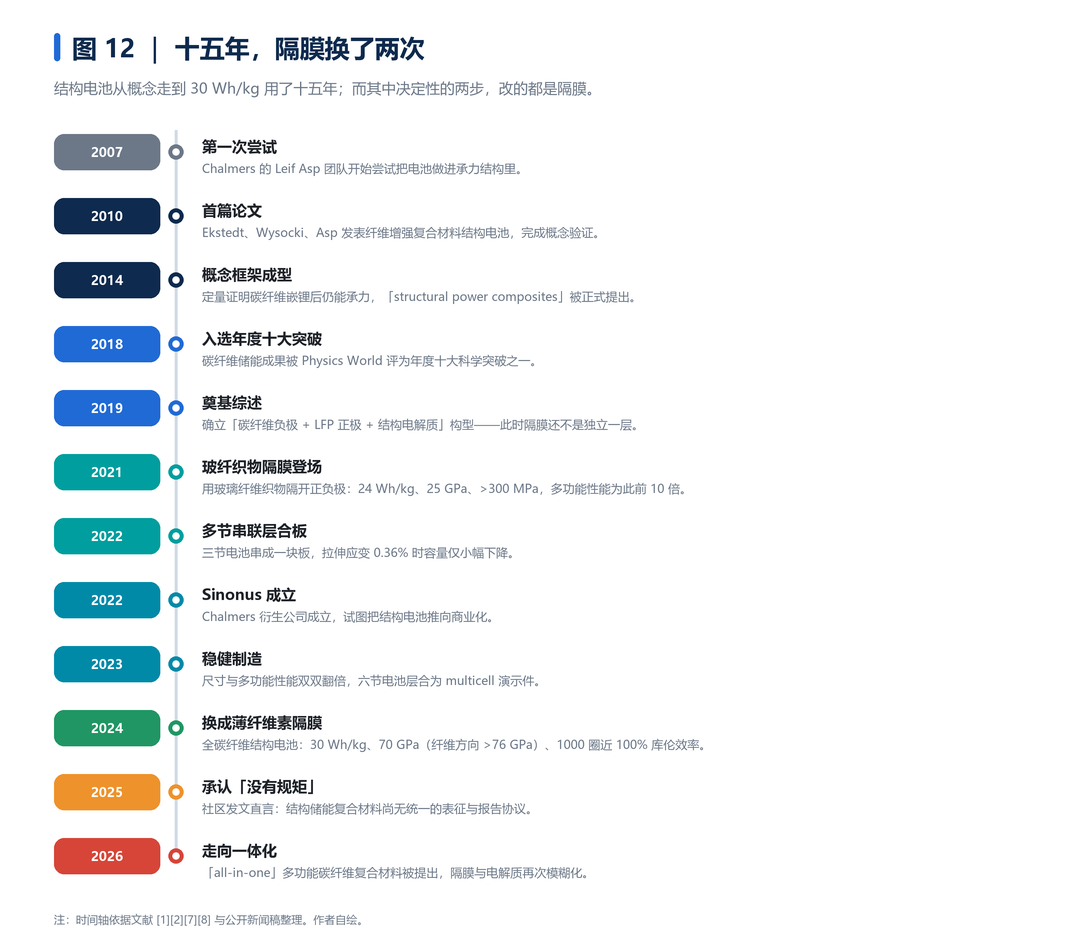

图 12 ｜ 十五年，隔膜换了两次：从「结构电解质兼顾」到玻纤织物，再到薄纤维素隔膜。
回看这十五年，有一条很清晰的线索：隔膜的形态一直在变。2019 年的奠基综述里，碳纤维直接置于结构电解质中，隔膜还不是独立一层[1]；2021 年，团队第一次用玻璃纤维织物把碳纤维负极与铝箔支撑的 LFP 正极隔开，做到 24 Wh/kg、25 GPa、拉伸强度超过 300 MPa[2,5]；到 2024 年，隔膜换成薄纤维素，能量密度提到 30 Wh/kg、模量到 70 GPa，1000 次循环库伦效率接近 100%[7]——论文把这次提升直接归因于「用了更薄的隔膜」[8]。五年换两次，说明它远没有定型。
这条路虽然还没走到商品，但推进速度并不慢。2022 年，团队把三节电池串成一块板，做成 multicell 层合板，拉伸应变到 0.36% 时容量才小幅下降——这是从「电芯」走向「结构件」的关键一步[9]；同年，Chalmers 衍生公司 Sinonus 成立，试图把它商业化，但到 2024 年才任命首任 CEO，公开演示也只做到「用结构材料替代 AAA 电池」。2023 年，稳健制造工艺让尺寸与多功能性能双双翻倍，六节电池层合成演示件[9]。
那么，结构电池隔膜有商品吗？没有。 截至目前的公开信息，没有任何厂商把它作为独立商品销售：没有牌号、没有规格书、没有售价；论文里用的「隔膜」，要么是通用的工业玻纤布，要么是已有的商品纤维素膜，但没有任何厂商声明它是「结构电池专用」[5,8]。结构电池隔膜目前只存在于论文的层合结构示意图里。
与之形成强烈对比的是它旁边那个成熟市场。锂电隔膜是一个年出货数百亿平方米的红海：据 EVTank 统计，2024 年中国锂电隔膜出货 227.5 亿平方米（同比 +28.6%），占全球 79.4%；其中湿法 174.9 亿、干法 52.6 亿[11]。（注：这是商业研究机构口径，非官方统计；不同机构数据不可混用。）
应用场景则集中在四个「减重就是续航」的地方：

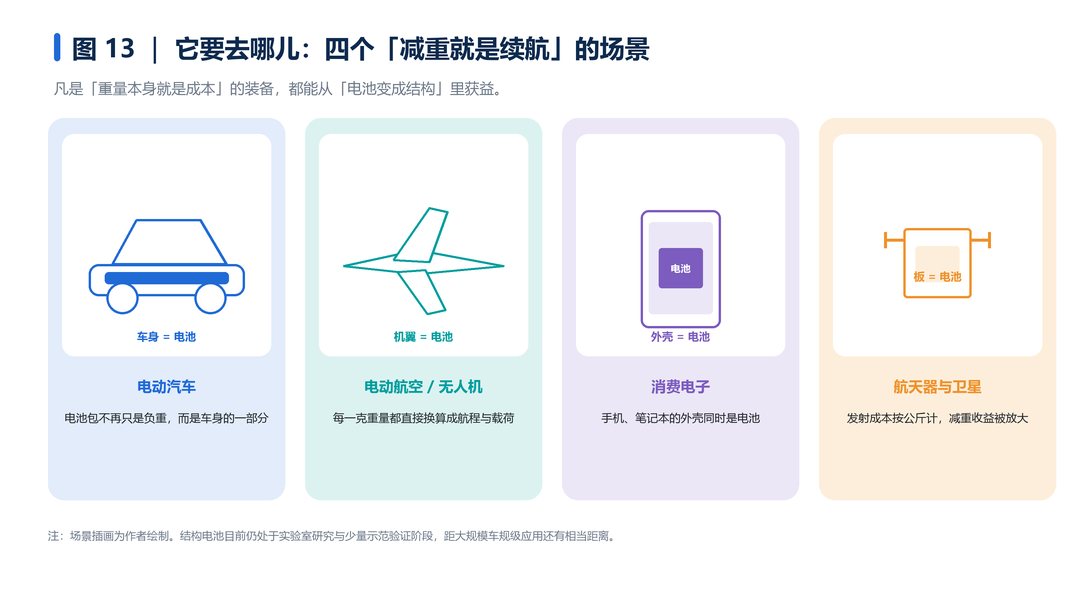

图 13 ｜ 四个「减重就是续航」的场景。
真正有说服力的是「一边承力、一边供电」的实拍：下面这张图里，结构电池正被三点弯曲压着，同时还在点亮一颗 LED——力学与电化学在同一块材料上同时工作。

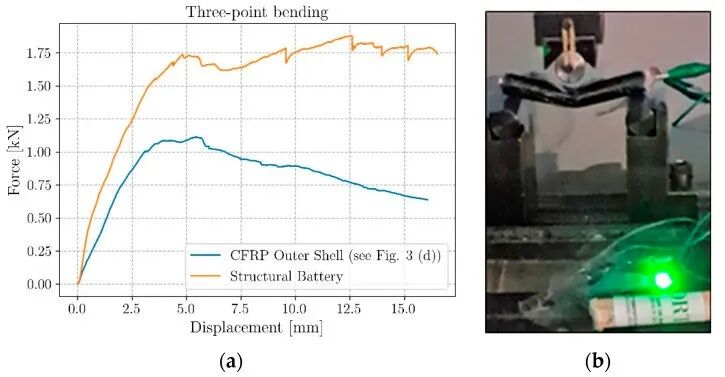

图 14 ｜ 三点弯曲测试进行中，结构电池仍点亮 LED。a) 结构电池与纯 CFRP 外壳的力—位移曲线对比；b) 弯曲过程中的发光照片。图片来源：Danzi F., Camanho P. P., Braga M. H., Molecules 2021, 26, 5226，CC BY 4.0。
更极端的是破坏性测试：把结构电池切成三块、再钻两个孔，剩下的部分在 120 ℃ 下仍能正常供电，切割与钻孔处既不漏液、也不短路。这一点对「结构件」尤其重要——真实结构是会磕碰、会损伤的。

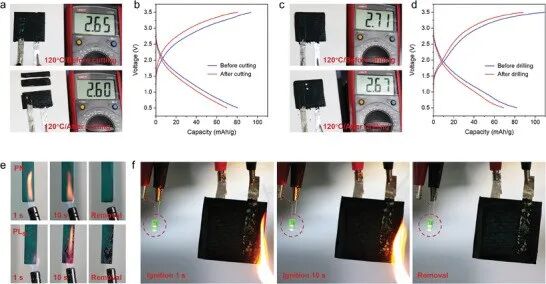

图 15 ｜ 破坏性测试后的供电能力。(a)(b) 120 ℃ 下切成三块前后的电压与充放电曲线；(c)(d) 钻孔前后的同样对比；(e)(f) 火焰测试。图片来源：Xun L. et al., Adv. Sci. 2024, 11, 2407156，CC BY 4.0。
标准这块，情况更有意思。现有标准是齐的——但齐的是常规锂电，不是结构电池：
|
|
|
|
|---|---|---|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
但针对「结构电池」「结构储能复合材料」的专门标准，一条都没有。 在国家平台以「结构电池」「结构储能」检索，返回 0 条；ISO 官网检索「structural battery」，返回的 6 项全是无关标准[10]。2025 年《Advanced Energy Materials》一篇观点文章直言：结构储能复合材料「没有共同的表征与报告协议」，这已经损害了该领域的发展[12]。现有标准覆盖的全是电性能、安全与运输，没有一条涉及「同时承载 + 储放电」的多功能指标，比如多功能效率、承载下的容量保持率。
KEY POINT
这不是「标准落后于产业」，而是「产业还没走到需要标准的那一步」——先有产品，后有标准。
最后用一张图收个尾。把「刚度」和「能量密度」放在同一个坐标系里，结构电池站在一个很特别的位置：

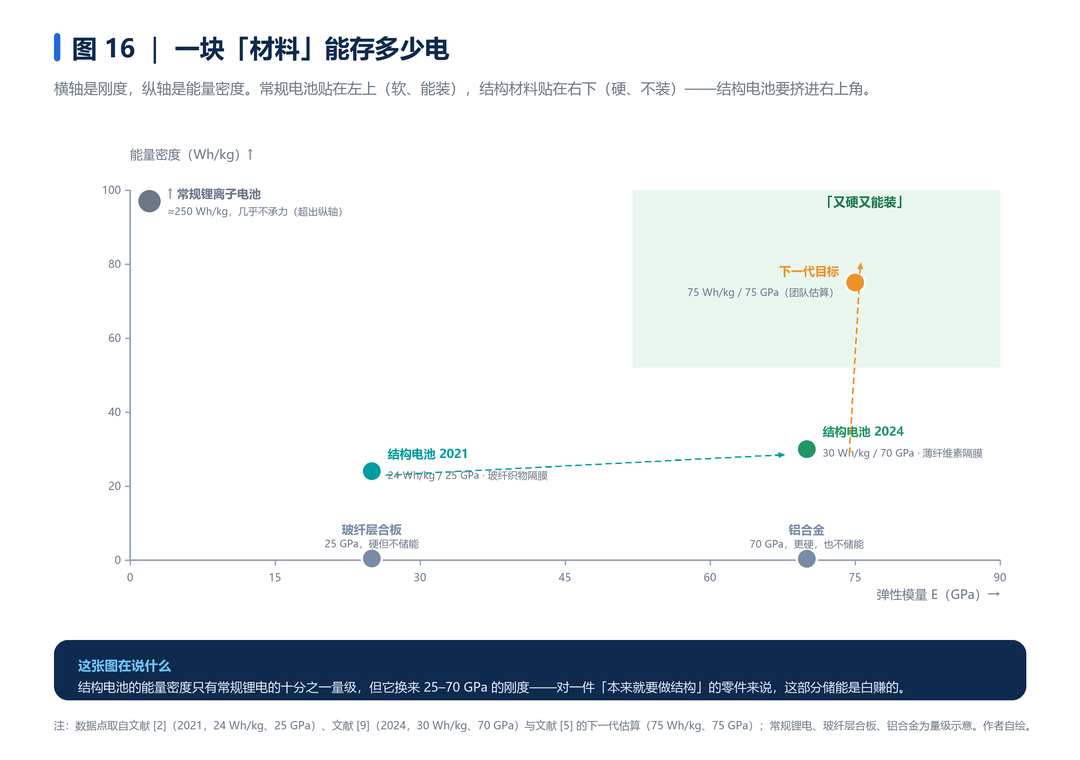

图 16 ｜ 刚度—能量密度地图：结构电池要挤进「又硬又能装」的右上角。
它的能量密度只有常规锂电的十分之一量级，但换来的是 25–70 GPa 的刚度。对一件本来就要做结构的零件来说，这部分储能是白赚的——这正是「无质量储能」四个字的全部含义。结构决定性能，而隔膜决定了这块结构能装多少电
