百年偏光片,被减掉的不止是膜

  • 浏览次数: ...
  • 发布时间: 2026-10-25

很多人都看错了日东电工和住友化学的最新动作:他们不是要彻底告别偏光片赛道,只是主动退出了竞争最白热化、利润最薄的大宗标准化环节,真正掌握技术壁垒的高端膜材,依然牢牢攥在自己手里。

2025财年财报里,日东电工一句"战略性退出LCD智能手机用光学膜",加上住友化学同期将在华两家大尺寸LCD偏光片公司整体出售给三利谱、转而重点布局OLED和车载赛道,让不少人产生了"日系厂商全面退出偏光片市场"的误读。但如果把时间线拉长到百年维度就会发现,这只是偏光片产业史上的第三次技术减法而已:从LCD时代需要两片偏光片协同工作,到OLED时代简化为一片承担消反功能的圆偏光片,再到如今三星、维信诺已经实现量产的"无偏光片"技术路线,每一次技术迭代淘汰的都不是"控制光的偏振与反射"这个核心需求,只是不再适配新场景的旧膜层组合。直到今天,偏光片最上游、技术难度最高的核心基膜,供应链话语权依然掌握在可乐丽、富士胶片等日本材料巨头手中。

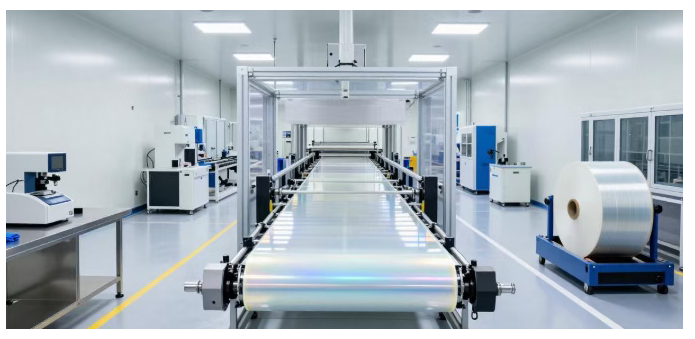

10-25-2

被误读的"战略性退出":日系厂商不是离场,只是换了赛道

2026年4月底,日东电工2025财年财报披露后,光学业务板块的一句表述被截图快速传播:由于公司"战略性退出LCD智能手机用光学膜业务",对应板块营收出现明显下滑。这句话经过多轮转述,逐渐演变成"日东放弃LCD偏光片业务"甚至"全面退出偏光片赛道"的夸张版本。

但只要把同一份财报往后翻几页就能看清全貌:日东收缩的仅仅是LCD手机这一小尺寸、低利润、已经完全标准化的细分场景。几乎在同一时间,其位于成都崇州的OLED偏光片生产基地在2025年9月正式投产,越南兴安省投资约1.6亿美元的新工厂也计划在2026年9月建成,定位明确就是服务手机和车载显示市场。一边主动让出利润微薄的大宗市场,一边在OLED和车载这些高附加值赛道重注押宝,这本质上不是撤退,而是切换了牌桌。

另一家日本巨头住友化学的调整更为彻底。2024年12月24日,住友化学发布公告,将旗下负责中国大尺寸LCD偏光片业务的两家子公司——住化华北电子材料科技(北京)和旭友电子材料科技(无锡)——100%股权全部转让。接盘方是湖北三利谱光电与北京一家投资机构共同成立的合资公司,双方在12月25日正式签约,2025年3月31日完成全部交割流程。这两家子公司巅峰时期年销售额合计约1000亿日元,住友化学给出的转让理由是"将业务交给最合适的所有者",同时明确提到中国大尺寸LCD市场已经进入成熟阶段,未来偏光片业务的重心将全面转向OLED和车载等高功能领域,这两块业务近年销售额一直保持高速增长。

日东和住友的选择非常清晰:他们放弃的只是偏光片赛道里规模最大、竞争最卷、盈利最差的大宗标准化环节,留下并重点加码的,是技术壁垒更高、溢价能力更强的高端细分市场。

对于膜材料、涂布和胶粘行业的从业者来说,真正值得思考的问题从来不是"日系厂商是不是不行了",而是:这门看起来只是把几层塑料膜贴合在一起的生意,为什么日本企业能在最高端领域守住几十年的领先地位,又为什么能在大宗段说放手就放手?要回答这个问题,得先从偏光片的技术本质说起——这项技术的起点,是一位19岁就从哈佛大学辍学的美国发明家。

从哈佛实验室走出的核心发明:一张碘染色PVA膜用了八十年

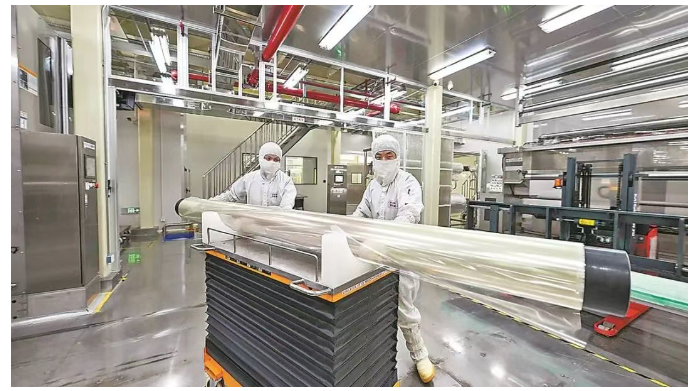

10-25-1

自然光的光波会向各个方向振动,偏光片的核心功能只有一个:只允许特定方向振动的光波通过,把其他方向的振动全部拦截。原理听起来并不复杂,真正的难点在于如何用成本低、耐久性好、面积足够大且均匀度达标的材料实现量产。自然界中部分晶体本身具备"二向色性",但要么尺寸太小、要么质地太脆、要么储量过于稀少,根本没法做成覆盖整块屏幕的大尺寸膜材。

第一个把这项技术从实验室带到工业化生产的人是埃德温·兰德(Edwin H. Land),也就是后来创办宝丽来、靠即时成像相机闻名世界的发明家。1928年,还在哈佛大学读本科的兰德只有19岁,他利用一种叫做碘硫酸奎宁的微小针状晶体(学名herapathite),让无数肉眼不可见的微晶在塑料基片上沿着同一方向整齐排列,做出了世界上第一片人造片状偏光器,也就是后来的J-sheet。1929年他为这项技术申请了第一件专利,1932年在哈佛大学的物理学研讨会上正式对外公布。还没拿到大学文凭的兰德,就这么把偏光技术从实验室里的稀有晶体,变成了可以大规模成片生产的工业材料。

但J-sheet的性能存在明显天花板:微晶再小也是固体颗粒,排列均匀度和透光率都有极限。真正决定了后续近九十年产业走向的,是兰德在1938年推出的第二代产品H-sheet。这次他放弃了天然晶体,而是用聚乙烯醇(也就是今天无处不在的PVA高分子材料)制成基膜,经过染色后进行单轴拉伸。PVA的长链分子在拉伸过程中会整齐地沿拉伸方向排列,吸附在分子链上的碘元素会随之形成连续的碘链:电场方向与碘链平行的光会被吸收,垂直方向的光则可以顺利透过,最终输出纯净的偏振光。

这套"PVA加碘、染色、拉伸"的工艺方案几乎是天作之合:原材料是可以大规模合成的高分子材料,不依赖稀有矿产;通过一道拉伸工序同时完成分子取向和成膜,产品又薄又轻;偏振度和透光率都能做到很高的水平。正因如此,H-sheet从二战前一直沿用至今,现在我们用的手机、电视、显示器里的偏光片,核心层依然遵循兰德1938年提出的技术思路。八十多年过去,显示技术从显像管到LCD再到OLED迭代了好几轮,但那层通过碘染色拉伸制成的PVA膜,核心原理几乎没有变过。

偏光片的全部技术难点,其实在兰德1938年推出H-sheet的时候就已经摆在台面上:如何把高分子长链拉伸得足够整齐、让碘元素排列得足够稳定,再用其他膜层把这层娇气的核心材料保护好、贴合牢固。后面一百年里,整个行业的技术竞争,本质上都是围绕这几件事展开的。

五层膜精密配合:偏光片从来不是单一材料,而是多工艺叠加的系统

成品偏光片从来不是一层单独的膜,而是一组功能各异的膜层精准叠合的产物。把它从中间拆开来看,最核心的位置是一层厚度约20微米、吸附了碘元素并经过拉伸定向的PVA膜,这是真正产生偏振效果的"心脏";PVA膜的上下两面各贴合一层三醋酸纤维素膜,也就是行业里说的TAC保护膜,负责把质地偏软、怕潮、受热容易回缩的PVA膜牢牢支撑固定;再往外,是把整片偏光片粘贴到显示玻璃上的压敏胶PSA层,以及贴合前保护胶面的离型膜、用户使用前需要撕掉的外保护膜。

核心的PVA层虽然最薄,但制造难度最高。PVA膜需要在严格控制温湿度的环境下被单轴拉伸到原长度的4到6倍,长链分子才会沿着同一方向整齐排列;拉伸的同时让膜材在碘和碘化钾溶液中完成染色,碘离子会在分子链之间形成I3⁻、I5⁻这类多碘链结构,再通过硼酸交联把这些结构牢牢锁住,这样分子取向才不会在受热、受潮环境下被破坏。目前大多数厂商都采用溶液中完成拉伸染色的湿法工艺,分子取向均匀、产品耐久性好,是行业主流路线;也有部分厂商采用蒸汽环境下的干法工艺,流程更短但工艺窗口更窄。

除了核心PVA层,其他膜层也没有一个是配角。上下两层TAC膜要替PVA层阻挡水汽和热量、保持平整度,尺寸稍有变化就会导致画面漏光或者偏色,越是高端产品对TAC膜的耐久性、硬度和薄型化要求越高。压敏胶层负责把整片偏光片牢固粘贴在显示玻璃上,既要保证贴合无气泡、耐得住冷热冲击和长期背光烘烤,还要在返工的时候能干净撕除不留残胶,这恰恰是涂布和胶粘企业最擅长、也最容易被卡脖子的环节。离型膜则需要通过稳定的剥离力保证胶面不被污染、不会提前被粘走。一张成品偏光片,背后是高分子成膜、定向拉伸、精密涂布、多层贴合等好几门工艺的叠加。

这也解释了为什么偏光片生产企业往往不是单打独斗:企业自己掌握的核心是PVA拉伸和多层贴合工艺,但PVA基膜、TAC膜、压敏胶、离型膜,每一层背后都是一门独立的材料生意。

在LCD屏幕中,这套膜层结构需要使用两片:背光一侧的叫做起偏片,负责先把背光转换成偏振光;靠近人眼一侧的叫做检偏片,配合液晶分子的转动控制每个像素的亮暗。到了OLED时代,像素本身可以自发光,不需要液晶作为光开关,但为了抑制金属电极对环境光的反射,仍然需要贴合一片加了相位差膜的圆偏光片。从兰德的发明到今天两类主流显示技术,偏光片的形态一直在变化,但"用膜层控制光"的核心逻辑一脉相承。真正的关键问题是,这些膜层分别由谁制造、技术水平如何——这就要说到偏光片产业链上最坚固的上游壁垒。

几十年未被打破的上游壁垒:可乐丽和富士胶片们的护城河

偏光片厂商负责把几层膜贴合在一起,但其中最关键的两张基膜,很长时间里都不是偏光片厂自己生产的。这正是理解日系企业技术壁垒的核心:越往产业链上游走、越靠近高分子合成和成膜工艺,日本材料企业的领先优势越稳固。

最典型的代表是可乐丽。它在偏光片最核心的PVA环节实现了垂直一体化布局:从上游的高端PVA树脂,到偏光片专用的PVA基膜,再到后续的表面处理工艺,全部掌握在自己手里。根据可乐丽对外公布的业务数据,它供应了全球约40%的PVA树脂,而偏光片专用PVA膜的全球市场占比更高,达到约80%。这两个数字出自可乐丽自身的业务介绍,引用时应当以"可乐丽官方口径"看待,但即便打一定折扣,也足以说明一个事实:不管偏光片厂商的贴合能力有多强,最核心的那张PVA基膜很大概率要从这家日本企业采购。

另一张核心膜材是TAC,长期占据行业标杆位置的是富士胶片,旗下TAC产品商品名为"フジタック(FUJITAC)"。它和上游原料厂商大赛璐(Daicel)形成了明确分工:大赛璐负责提供醋酸纤维素原料,富士胶片负责将原料制成光学级TAC膜。富士胶片的公开资料中曾提到过约七成全球份额的历史数据,这个数字对应的是TAC膜应用最鼎盛的时期,应当作为历史峰值理解,不代表当前的精确市场排名。富士胶片在TAC领域还做过一件影响深远的技术创新:在TAC膜表面涂布一层盘状液晶材料,靠这层WV膜大幅缓解了液晶面板长期存在的可视角度问题。

需要特别澄清的是,富士胶片并没有像部分传闻说的那样退出TAC业务。就在2026年6月,富士胶片还和大赛璐共同获得了2025年度纤维素学会技术奖,表彰两家企业长期在三醋酸纤维素光学膜领域的技术积累;公司也一直在持续开发面向LCD和OLED的TAC产品,技术方向聚焦高耐久性、薄型化和高硬度。另一家日本企业柯尼卡美能达同样是这条赛道的强者:2004年推出全球首个40微米厚度的薄型TAC,2005年率先发布VA面板专用TAC,2012年把手机用TAC的厚度做到20微米,后来又提前布局了COP新型膜材。

下游偏光片的市场份额可以易主、生产线可以被并购,但最上游那张高纯度PVA基膜、那张高耐久性TAC膜,是几十年高分子合成和成膜工艺积累的结果,不会随着一条贴合生产线的产权转移而发生改变。

看清了这条上游供应链格局,才能真正理解后来LCD产业大转移过程中发生的事情:偏光片的贴合和大尺寸量产环节,可以随着面板产业链一起转移到中国、被中国企业接手;但可乐丽的PVA膜、富士和柯尼卡的TAC膜,并没有跟着生产线一起搬迁。大宗制造环节的主动让位和最上游核心材料的牢牢坚守,其实是同一件事的两面。

第一次产业转移:中韩企业承接大宗产能,上游壁垒仍未突破

进入2010年代后期,LCD品类本身已经进入成熟期,大尺寸电视、显示器的需求趋于稳定、市场格局基本定型,偏光片也随之从"高技术增量产品"变成了"靠规模拼成本的标准化产品"。日韩厂商面临一个共同的选择:是继续在利润越来越薄的大宗环节拼规模,还是把生产线交给更合适的运营者、自己退到上游材料和高端细分市场?他们几乎一致选择了后者,而接盘的主力就是中国企业。

最大的一笔收购来自杉杉股份。2020年6月9日,杉杉股份宣布收购LG化学的LCD偏光片业务,先以约7.7亿美元拿下70%股权,整体交易对价约11亿美元,2021年2月在中国大陆完成交割,成立杉金光电。这次收购不是简单购买设备:杉杉接手了LG化学分布在全球的四个生产基地、1700多项专利,更关键的是成功留住了原核心团队——包括53名高管和38名韩籍专家在内的核心人员全部留任。有了人才、专利和现成的客户资源,杉金光电的市场份额快速提升。根据CINNO的统计数据,杉金光电在大尺寸(电视、显示器、笔记本电脑)偏光片的出货面积份额,2023、2024连续两年都在33%左右,位列全球第一;截至2024年底,公司共拥有12条产线,并规划到2026年产能超过3亿平方米。

杉杉的第二笔收购瞄准了高端市场。2023年9月27日,公司公告收购LG化学的SP业务——也就是OLED用特殊偏光片、苹果供应链LCD偏光片和车载偏光片板块,初始对价约14.07亿元,2024年12月31日完成交割,一并吸收了上千项OLED相关专利。这块业务的技术含量可以从一组Omdia的数据看出来:2022年,LG化学的SP业务在OLED电视偏光片领域占据全球约40%的市场份额,车载偏光片份额约25%,均排名全球第二。换句话说,杉杉买到的不只是产能,更是进入OLED和车载高功能领域的入场券。

住友化学的在华大尺寸业务,则最终落到了三利谱手中。2024年底公告、2025年3月31日完成交割,三利谱持股80%的湖北合资公司,整体承接了住友化学在北京和无锡的两家大尺寸LCD偏光片企业。这意味着住友经营多年的在华大尺寸产能、客户资源和运营团队,被中国同行成建制接手。加上恒美等其他本土厂商,偏光片中下游的大尺寸制造环节,重心已经明确转移到中国。

但要完整看待这一轮产业转移,必须同时看到产业链的两端:中游的贴合与大尺寸制造环节,中国企业靠并购和扩产拿到了全球第一的市场份额;但前文提到的最上游PVA基膜、TAC膜,供给仍然主要来自可乐丽、富士胶片和柯尼卡美能达。

接手大宗制造环节不等于打通了全产业链,这和古河电工"从树脂到固晶膜整条产业链做穿"的路径是两种完全不同的产业身位。中国偏光片产业拿到了规模和客户,但最核心的基膜材料、以及OLED用的高端偏光片,仍然处在补课和技术攻坚阶段。也正是在这个节点,显示技术本身开始发生迭代——偏光片在屏幕中的位置,正在被一次结构性的"减法"重新定义。

第一次技术减法:从LCD两片到OLED一片,从成像核心到功能配角

如果把偏光片百年发展历史压缩成一条时间线,会发现它的膜层不是越叠越厚,而是在不断做减法。第一次减法,就发生在LCD向OLED技术切换的过程中。

LCD本身不发光,依靠背后的背光模组照亮,必须用两片偏光片夹住液晶层:一片先把背光转换成偏振光,另一片配合液晶分子的转动,控制每个像素的光线是放行还是拦截。两片偏光片缺一不可,这是液晶作为光开关的物理特性决定的。OLED则完全不同,每个像素本身就是一个可以自发光的有机二极管,不再需要液晶作为光开关,也就不需要"起偏-检偏"这一对偏光片组合。

那为什么早期OLED屏幕上仍然贴着一片偏光片?它的作用已经从"成像核心"退化成了"抗反射功能件"。OLED的阴极是金属材料,环境光照射在金属电极上会被原路反射回来,屏幕熄灭的时候就像一面镜子,会导致画面发灰、对比度下降。解决方案是在屏幕上贴合一片圆偏光片——在线偏光片前面再加一层四分之一相位差膜,把环境光转换成圆偏振光,让它反射回来后被偏光片自身抵消。于是偏光片从LCD里决定成像效果的核心两片,在OLED里简化成了一片只负责压低反射的圆偏光片。

这就是第一次技术减法:偏光片依然存在,但它从决定成像的主角,变成了一个纯功能件。被减掉的不是"控制光"这个核心需求,而是LCD时代两片偏光片协同控制液晶开关的旧结构。

但这片圆偏光片也不是没有代价。它本质上还是一层深色的偏光元件,像素发出的光需要穿过它才能到达人眼,亮度会被吃掉很大一部分。Omdia给出的数据显示,圆偏光片会让穿过它的OLED亮度损失约一半;同时这层膜还有一定厚度,对于普通直板手机影响不大,但对于需要反复弯折、还要极力做薄的折叠屏来说,就成了明显的累赘——偏光片在小弯折半径处容易产生裂纹。当亮度、功耗和折叠形态成为高端手机的核心竞争点,第二次技术减法也就顺理成章:既然这片膜只是为了抗反射,能不能不用偏光片,换一种方式把反射率压下来?

第二次技术减法:拿掉整片偏光片,用彩膜+黑矩阵实现消反

第二次减法更为激进:直接把整片偏光片拿掉。三星显示是第一家实现这项技术量产的厂商,技术名称为OCF(on-cell film),三星对外也使用Eco²OLED和后来的LEAD品牌,行业更通用的叫法是COE(Color filter on Encapsulation,封装层上彩色滤光片)。

它的核心思路非常清晰:既然传统偏光片是靠"挡住一半光线"来实现抗反射,代价是连像素自身发出的光也挡掉一半,那就换一条技术路线。在OLED的封装层之上,通过光刻工艺精确制备图案化的彩色滤光片和黑矩阵,让环境光尽量被黑矩阵吸收、被彩膜过滤掉,而不是被金属电极镜面反射回来;再配合抗反射涂层,把整体反射率压到可接受的水平。这样像素发出的光不需要再穿过偏光片,可以直接通向盖板玻璃。根据三星显示的官方数据,去掉偏光片后亮度损失减半,相同亮度下功耗大约只有传统面板的63%;MWC25上展示的OCF面板峰值亮度达到5000尼特,相同功耗下面板亮度最高提升约1.5倍,面板厚度还能减少约20%。

这项技术的量产时间线非常清晰,并不是停留在实验室样机阶段。三星早在2021年就把COE技术用在了折叠屏手机Galaxy Z Fold 3上——折叠屏恰恰是最怕偏光片裂纹、对厚度最敏感的场景;2025年开始把这项技术从折叠屏扩展到直板手机,iQOO 15搭载的2K LEAD屏幕就是COE工艺在直板机上量产的案例;2026年初发布的Galaxy S26 Ultra更进一步,用COE技术实现了可以全屏开启、也可以只在局部区域开启的隐私显示功能。面向未来,公开报道显示苹果计划在2027年的二十周年款iPhone上采用三星的COE"无偏光片"方案,首款折叠iPhone也指向这条技术路线。

中国面板厂商在这条赛道上并没有落后。维信诺在SID显示周2026上全球首发了高画质COE柔性OLED方案,通过彩膜与发光光谱匹配、再加定制反射光谱的AR膜,把面板反射率压到1%以下,配合叠层器件(Tandem)实现HBM亮度约4800尼特、功耗下降约45%;同时还在制造工艺上进行优化,通过OCA贴合工序前置、取消"PET二合一复合层"的方案,让结构厚度再减少约6.5%。维信诺官网也把"无偏光片技术"列为手机屏幕降低功耗10%到30%的核心技术方向之一。

第三方机构对市场空间给出了明确测算。Omdia在2026年3月发布的研究报告中预测,全球无偏光片OLED面板出货量到2032年将达到2.44亿片,2026到2032年复合年增长率为22.7%。Omdia同时也明确了技术应用的边界:由于投资成本更高、反射率控制难度更大,这项技术目前主要应用在高端产品;除了COE这种高端技术路线,还有一种简化偏光层SPL方案,通过限制透光实现偏振效果,会牺牲对比度、视角和户外可视性,但成本更低,是低端OLED的备选方案。

但这里必须把一个概念说清楚:COE替代的是OLED里那片只负责抗反射的圆偏光片,不是说"偏光片这个品类要彻底消失了"。

原因有三个。第一,庞大的LCD存量市场仍然需要两片传统偏光片,电视、显示器、车载仪表场景中LCD远没有被淘汰。第二,COE目前只在高端、折叠和特殊用途手机上起量,反射控制难度和成本决定了它短期内不可能覆盖中低端市场。第三,也是对膜材料从业者最关键的一点——COE看起来去掉了偏光片,实际上是把"抗反射"这件事从一张现成的偏光片,拆分成了彩膜、黑矩阵、AR抗反膜、相位差膜以及贴合用的OCA光学胶等一组新的膜层和涂布工序。维信诺取消PET复合层、改用OCA贴合的工艺调整本身就说明,技术减法减掉的是旧的膜层组合,新增的是对AR膜、OCA、彩膜材料这些更精密涂布产品的需求。"管住光"这件事,从来没有消失,只是换成了一批新的膜材来实现。

百年迭代的启示:淘汰的是膜层组合,永远不变的是控光核心

从1928年兰德在哈佛宿舍附近摆弄碘硫酸奎宁微晶,到2026年维信诺把COE面板的反射率压到1%以下,偏光片这门生意已经走过了近一百年的历史。把这段历史浓缩成一句话:这是一部不断用更少、更精巧的膜层结构来实现光控制的历史。LCD需要两片偏光片,OLED简化为一片,高端OLED干脆把整片偏光片拿掉,换成彩膜加黑矩阵加AR膜的组合。每一次技术迭代,被淘汰的都是上一代某几层膜的组合方式,而"控制光的偏振与反射"这个核心需求,从来没有消失过。

第一,大宗制造环节的胜利是真实的,但它只是产业升级的起点,不是终点。杉杉通过两笔收购拿到了大尺寸偏光片全球第一的市场份额,以及进入OLED、车载领域的入场券,三利谱成建制承接住友的在华产能,这些都是实实在在的产业转移成果。但同时必须清醒认识到:中游贴合环节可以通过并购、扩产、人才留任快速补齐,但最上游可乐丽的PVA基膜、富士胶片和柯尼卡美能达的TAC膜,至今仍是国产偏光片产业链最薄弱的环节。规模登顶和核心材料自主可控,是两道需要分开攻克的考题。

第二,技术迭代消灭的是旧产品岗位,不会消灭市场需求,关键要看清新的需求落在了哪种膜材上。偏光片被COE技术替代,不代表膜材和涂布没有用了,而是需求转移到了AR抗反膜、彩膜材料、OCA光学胶、相位差膜,以及更精细的贴合和表面处理工艺上。这和胶带行业反复出现的规律一样:当某一类产品走向衰落时,真正受到冲击的是只会做那一种产品的企业;底层的成膜、配胶、涂布、贴合能力,往往可以顺着新的产品结构完成迁移。与其盯着"偏光片少了一片"感到恐慌,不如早点布局"多出来的那几层膜谁能做"。

第三,日东、住友的"退出",示范的是一种主动选择赛道的生存策略,而不是产业溃败。他们退得干脆,是因为把竞争最激烈的大宗环节交给更合适的运营者,自己往上游基膜和OLED、车载高功能环节集中资源。这种"放弃规模、守住技术难度最高、利润最丰厚环节"的取舍,本身就是材料企业穿越技术周期的核心能力。对于正在向高端升级的中国企业来说,这个动作既是压力,也是清晰的路线图——产业升级的方向,往往就写在行业领跑者主动让出和拼命加码的分界线上。

兰德1938年发明的那张碘染色、单向拉伸的PVA膜,用了八十多年还在绝大多数屏幕里发挥作用;而最前沿的显示技术,已经在尝试连偏光片都彻底去掉。新与旧就这么同时存在于一条生产线、一个产业时代里。对于身处其中的膜材料从业者来说,这大概是最朴素也最长久的道理:不管屏幕技术怎么变,市场永远不缺光,缺的永远是那个能把光管住、还愿意把一张膜做到极致的人。
