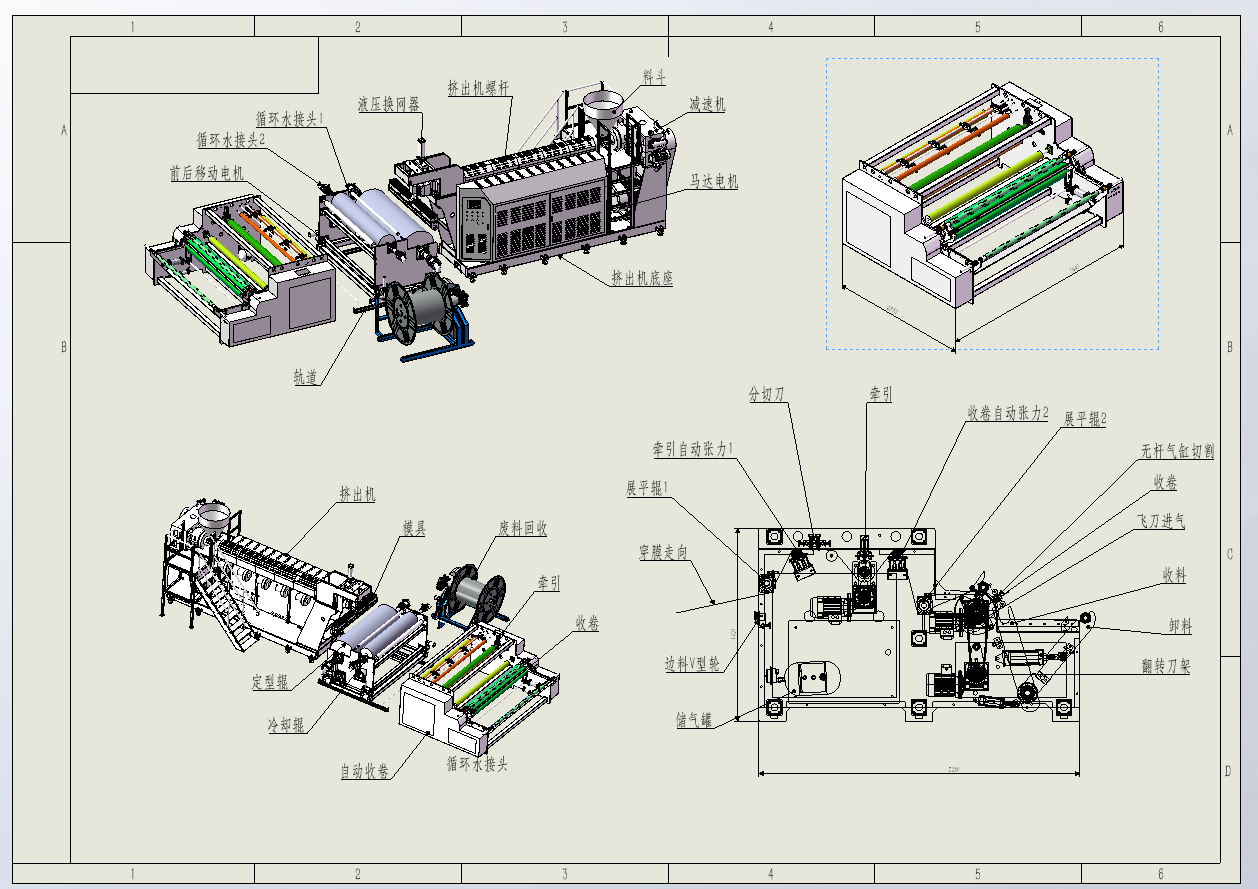

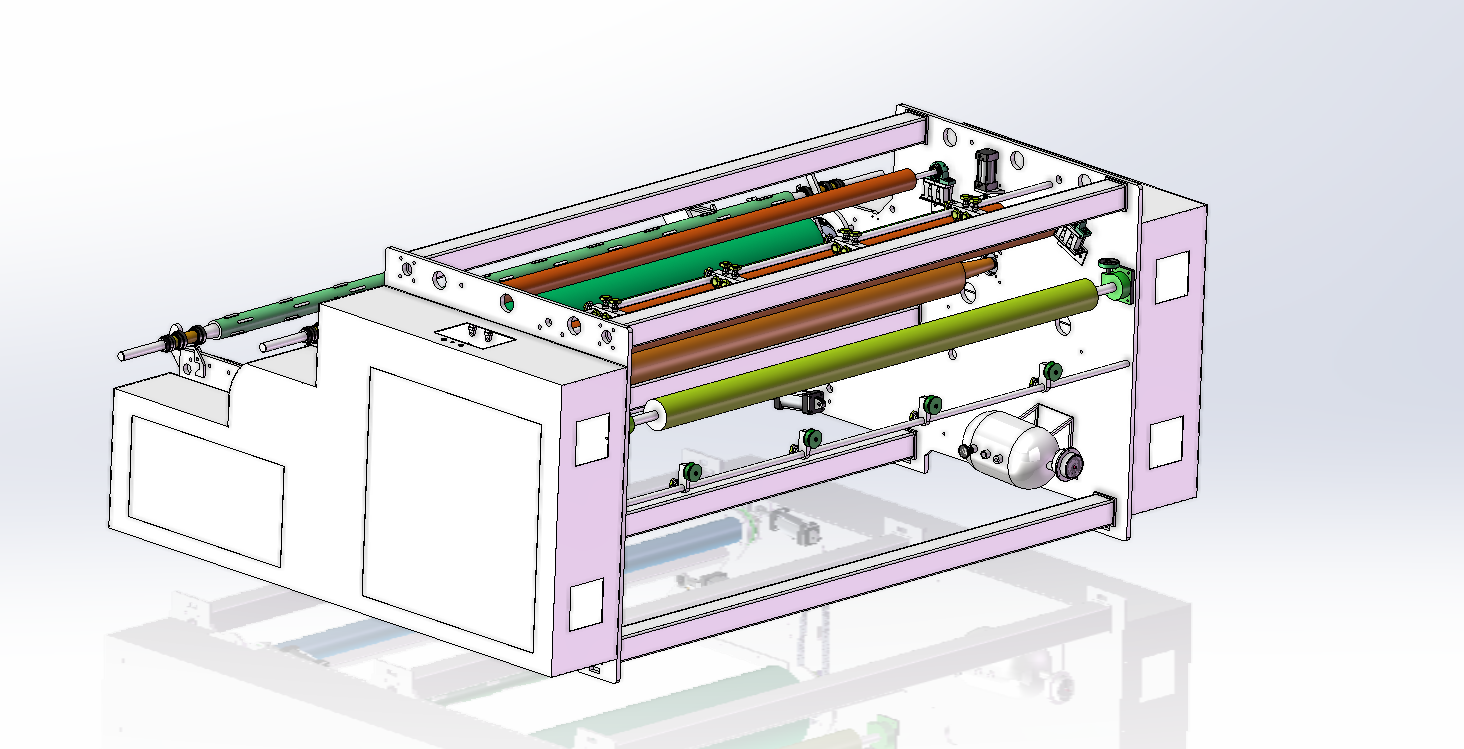

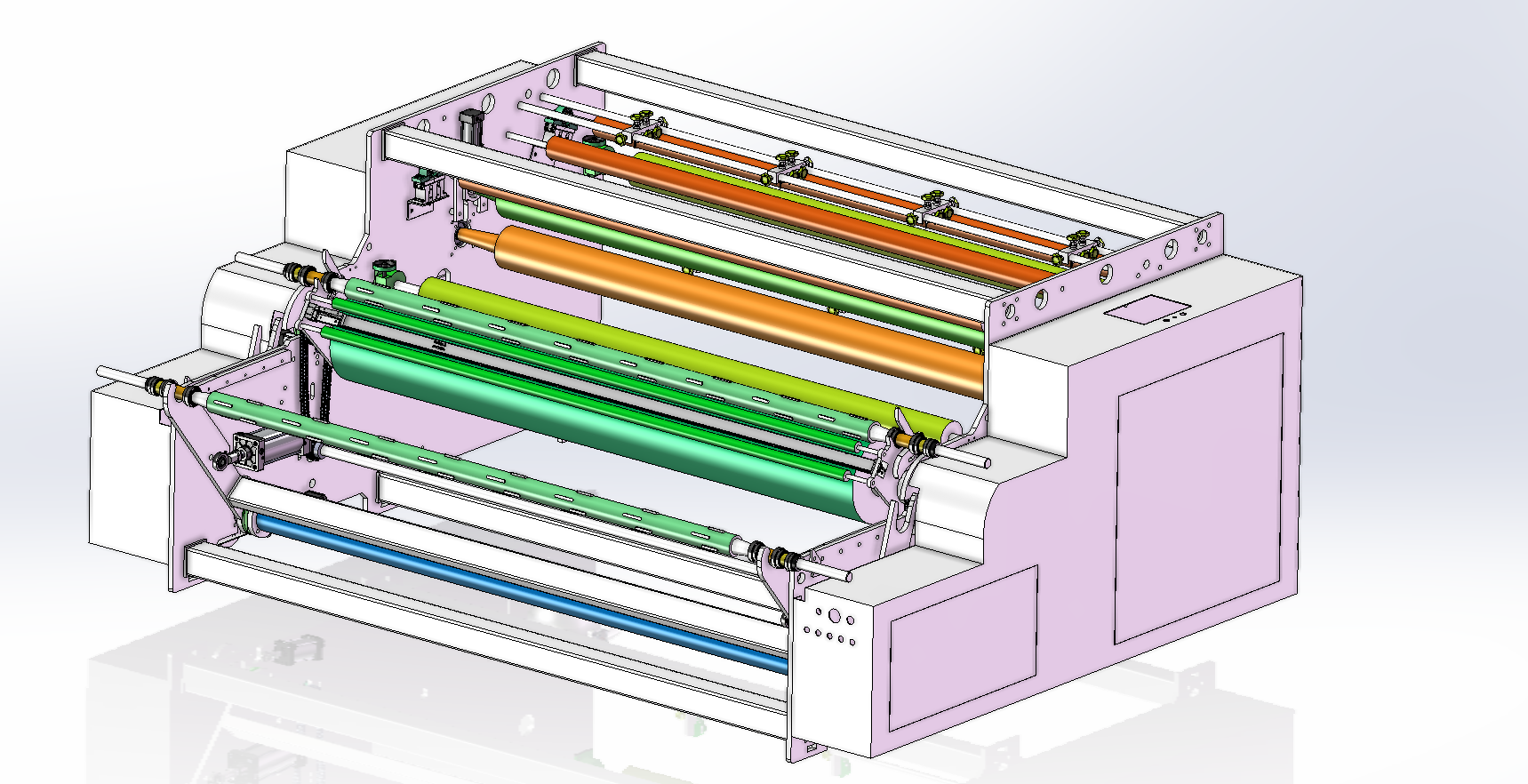

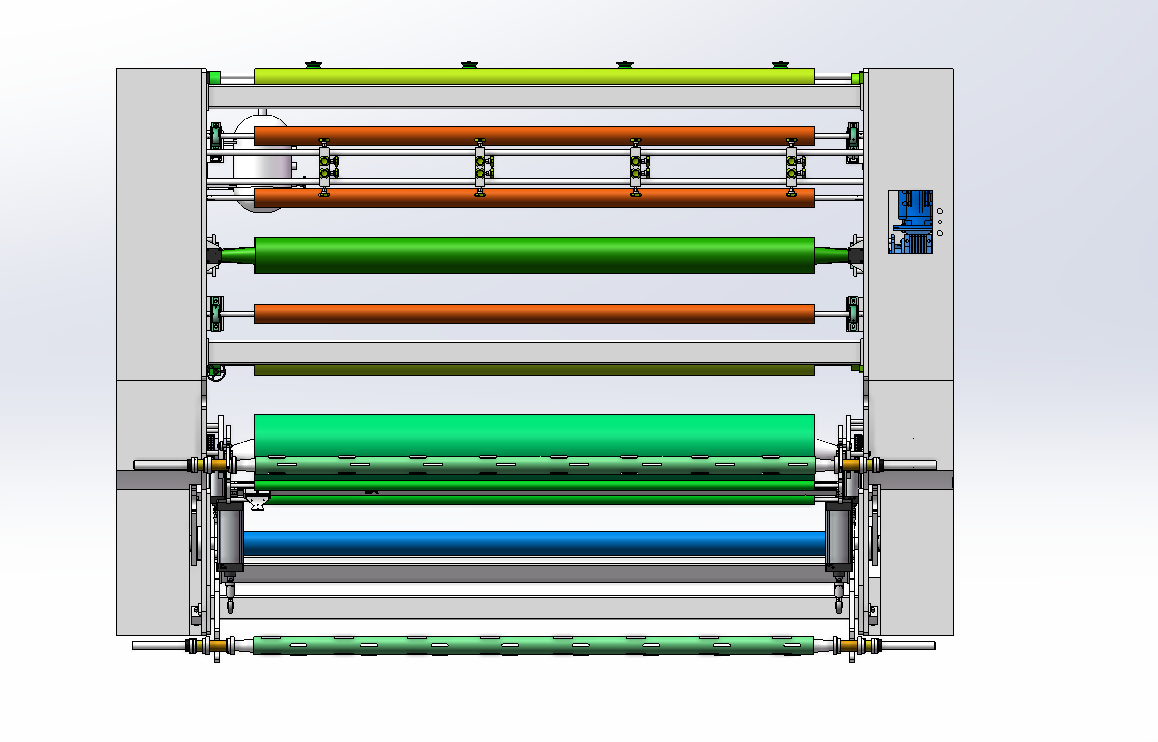

2200自动收卷参数
|
序号 |
商品名称 |
规格/型号 |
数量 |
备注 |
|
1 |
收卷大辊 |
Φ320X2300 |
1 |
表面包胶 |
|
2 |
牵引钢棍 |
Φ150X2300 |
1 |
表面电镀 |
|
3 |
牵引橡皮棍 |
Φ150X2300 |
1 |
表面包胶 |
|
4 |
铝导辊 |
Φ80X2300 |
3 |
表面氧化 |
|
5 |
展平辊 |
Φ120X2300 |
2 |
卧式调节 |
|
6 |
刀架铝辊 |
Φ40X2300 |
2 |
表面氧化 |
|
7 |
气胀轴 |
3英寸X2300 |
2 |
花键式 |
|
8 |
无杆气缸 |
25X2300 |
1 |
安装刀片 |
|
9 |
收卷电机 |
RV75-1/30 |
1 |
2.2KW |
|
10 |
牵引电机 |
RV75-1/15 |
1 |
2.2KW |
|
11 |
刀架翻转电机 |
RV75-1/500 |
1 |
0.75KW（带刹车） |
|
12 |
张力传感器 |
WZZC台式穿轴 |
4只 |
检测张力 |
|
13 |
张力变送器 |
WFBS-4-20MA |
2套 |
电流类型 |
|
14 |
AD模块 |
三菱FX2N-2AD |
1 |
输入电流转换数字量 |
|
15 |
DA模块 |
三菱FX2N-2DA |
1 |
数字量转换输出电压 |
|
16 |
PLC |
三菱FX3U-48M |
1 |
控制换卷动作+张力运算 |
|
17 |
触摸屏 |
昆仑10寸 |
1 |
支持远程网络调试 |
|
18 |
收卷变频器 |
科沃A1000 |
1 |
张力检测反馈 |
|
19 |
牵引变频器 |
科沃A1000 |
1 |
张力检测反馈 |
备注：1考虑流延工艺产生静电干扰，检测张力电流信号比电压类型抗干扰
2考虑流延制品2000mm宽度，加宽卷曲100mm，做2300辊面适宜
3考虑收卷与流延辊之间距离移动与摆放，牵引与流延辊之间增加1道展平调节
4考虑废料分切，增加一道V型滑轮装置。
接线 IO 表
|
X10-A 换卷自动/手动旋钮 |
Y4 收 卷 牵引开合气缸 |
通讯站地址设定 |
|
X11-A 换卷启动( 点动按钮)接常开 |
Y10 牵引与流延联动切换 |
收卷牵引变频器频率 4 |
|
X12-A 换卷停止（ 点动按钮）接常开 |
Y11-A 收卷自动运行指示 |
收卷变频器频率 3 |
|
X13-A 备料轴外部感应磁性开关 |
Y12-A 收卷刀架正转 |
收卷牵引需要与牵引（主+辅）张力检测 |
|
X14-A 平移伸到位外感应磁性开关 |
Y13-A 收卷刀架反转 |
牵引需要与流延辊（主+辅）张力检测 |
|
X15-A 卸料到位外感应磁性开关 |
Y14-A 收卷平移气缸 |
|
|
X16-A 顶气回到位外感应磁性开关 |
Y15-A 收卷顶气气缸 |
|
|
X17-A 刀架定位外感应磁性开关 |
Y16-A 收卷飞刀气缸 |
|
|
X20-A 刀架复位外感应磁性开关 |
Y17-A 收卷卸料气缸 |
|
|
X21-A 记米器外感应磁性开关 |
Y20-A 记米报警 |
|
|
X22-平移气缸点动按钮 |
Y21-A 收卷感应故障报警 |
|
|
X23-卸料气缸点动按钮 |
|
|
|
|
|
|
