无锡姚总2200复合材料吹膜线

 BJ-2200型X3J—印刷包装膜生产设备。

该机组为非标定制设备，适用于包装膜外层表印，以及内层热封层。和溶封边内衬材料。薄膜级原料(LDPE,HDPE,EVA,北欧化工亚光料-FB2230.FB2310.FB1460.埃克森美孚茂属1002YB.2703CH.2018HA,1O18HA.3518CB)该机组-3层共挤上吹成型法。GYBA-A型印刷复合膜专用机型.适应混合原料，考虑到薄膜光泽度。挤出螺杆，采用2次深度淡化。表面镜面电镀。

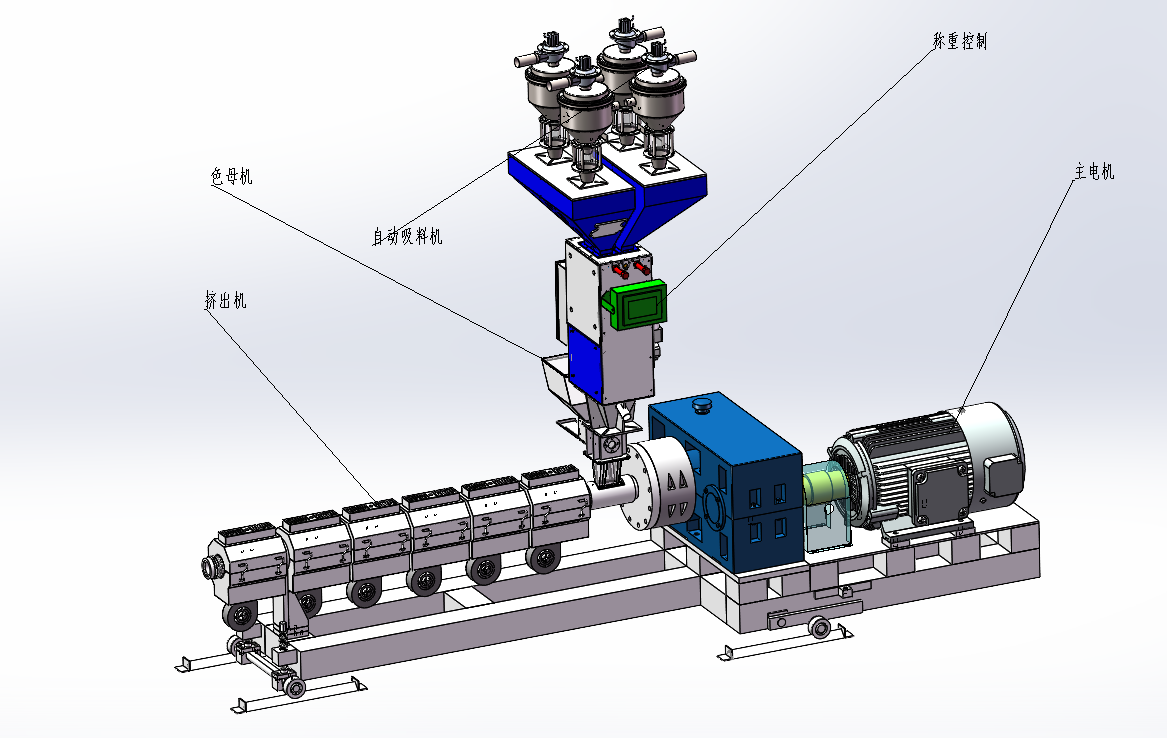

一挤出机：中层=隔离层85-1/30.结构，渐变=销钉=混炼=屏障 ，

内层=热封层75-1/30。螺杆双合金。结构。渐变=波浪=屏障

外层=印刷层75-1/30。螺杆双合金。结构。增压=销钉=分离

图纸与设计参数为专用混合结构。膜层结构ABC。

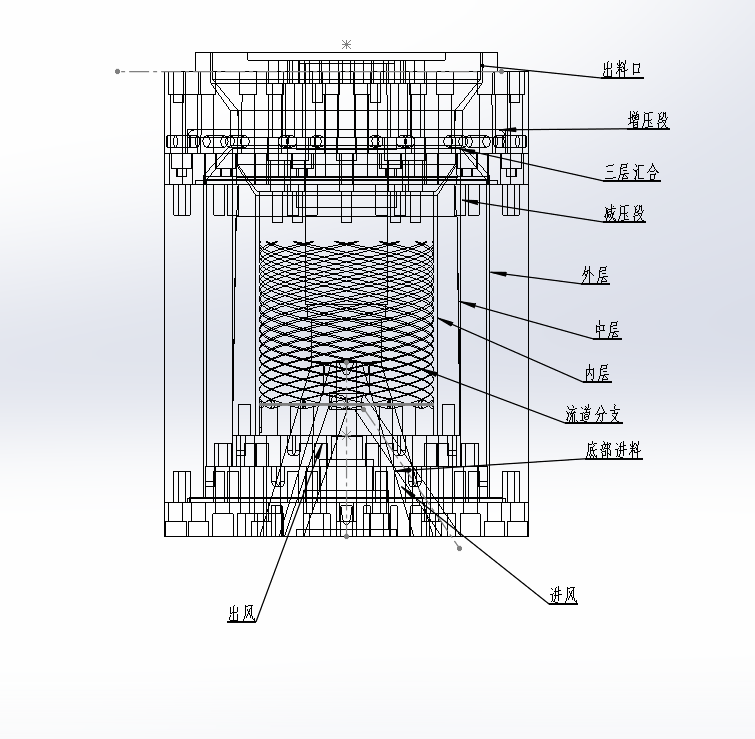

• 模具及风环：三层中心螺旋平行进料+梅花分流ABC复合结构，既能达到高产能。又能降低挤出压力产生剪切热。模口450型。间隙2mm.镜面电镀。40CR锻打调质材料。(固溶+时效)热处理。5轴数控机床精加工成型。调节环采用反扣蛋珠柔性调节法。调节方便不吃力。流道设计吸取德国WH设备结构。结合国产原料性能。采用分支多股螺旋渐变流道。针对进口和国产原料的差异适应性。解决了不同原料混合的塑化不良。出料不均匀。原料残留积碳。同时达到节能高效。

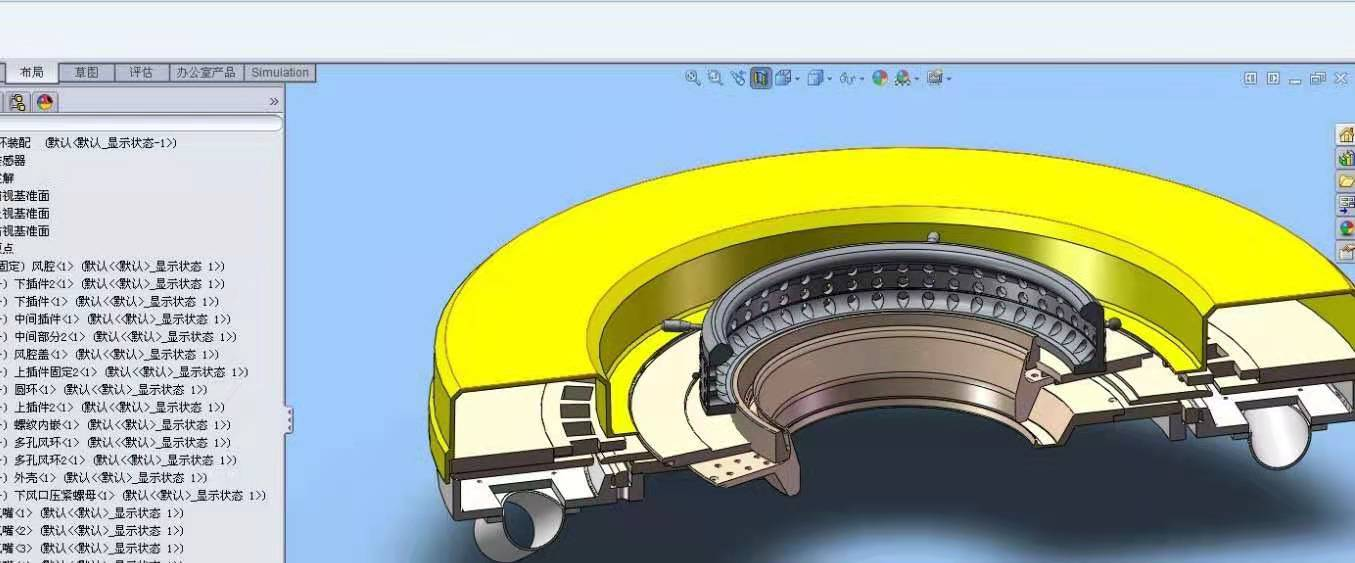

自动调整风盘。采用双风口迷宫堵墙式，全自动温控调整结构，斜位蝴蝶式进风。下层轻压堤坝式，上层喇叭分散式，采用加热方式，改变出风冷却量，解决膜面厚度偏差。上层为进风蜂窝结构。可采用堵孔法改变出风直线冷却点。调整膜泡冷却霜线高度，针对哑光模。由于外层EVA材料具有粘度。容易产生抖动。需要提高霜线。针对热收缩膜重包装材料。也需要提高霜线。提高横向收缩率。常规材料。不需要提高霜线。

该自动风盘配备在线圆心监测扫描测厚仪-传感器美国DNC。360度圆心扫描。无死角。电容式接触式。测量精度纳米级别。调整厚度偏差幅度30%-50%。控制薄膜厚度均匀度4%-6%之间能满足无溶剂高速复合的基材要求。以及表面印刷电脑套色需求。

三、冷却方式=外冷自然风。外主风18.5KW-2级2800转/分离心式增压风机。高效节能，配18.5KW调速变频器，(冷水机40P-)

四、上牵引=气动合并式。正反向旋转。采用整体式轴承结构。专门针对薄膜产生的扭矩抖动。实用于-印刷复合膜。自粘保护膜和微薄型膜设计，解决薄膜整体平整度。无死角偏差，无暴筋。牵引电机3KW。旋转电机1.5KW

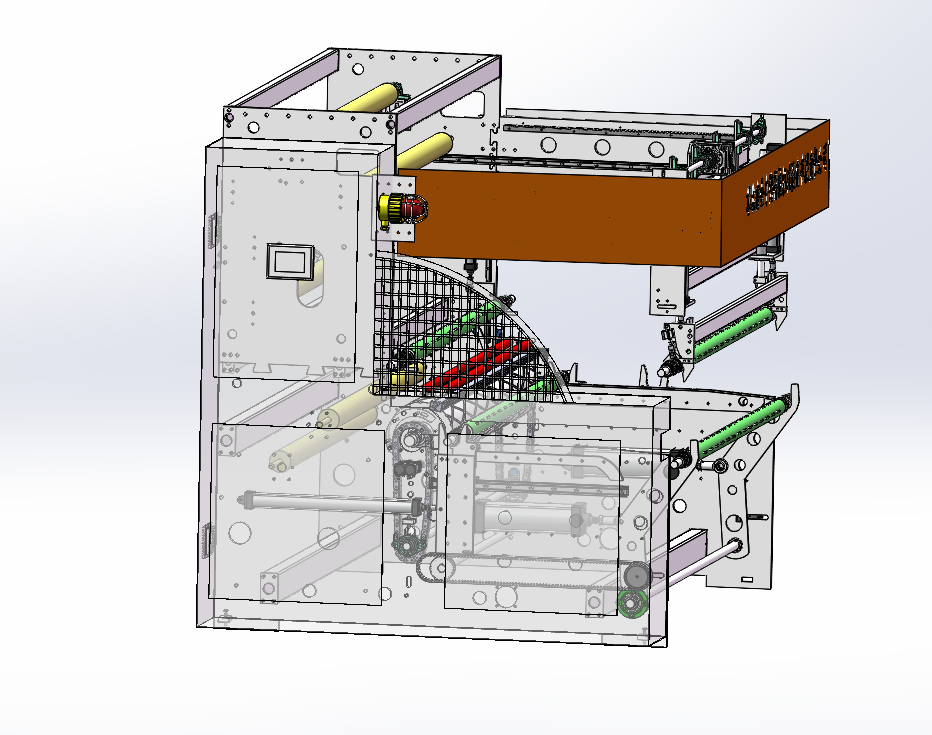

五、收卷机：双工位（表面摩擦+中心+间隙）三合一全自动收卷

1气涨轴：4根，国标￠74mm,收卷张力=自动张力反馈型，保证收卷稳定张力，与上牵引同步。根据卷材直径变化自动调节，通过张力传感器在线监测。解决拉伸变形与收卷不齐，纸筒变形。打滑毛病。

2．无杆气缸=飞刀

3气动下料，代替人工卸料

4气动退料，代替人工换卷

• 收卷电机功率2KW。
• 在线监测压力传感器
• 在线记米器
• 在线分切-边刀2把。纵破刀6把。
• 机械手抬轴。

六、下牵引。气动合并式，配张力传感器，在线监测薄膜张力，自动调整扭矩张力，配边刀和破刀。牵引电机2.2KW，

七、人字板=特制氧化材料铝导辊滚动式，减少薄膜摩擦系数，防静电，提高冷却散发速度，由于印刷 膜在表面电晕处理后上印刷机印刷后，进入烘道表面成型温度高，用常规的人字板吹膜时会产生刮痕，印刷后如果印刷浅色油墨很容易漏出刮痕和拉丝现象，

八．纠边机。配超声波传感器探头，采用伺服无刷电机，LED液晶显示屏，高精度纠正跑遍误差，淘汰老式的直流电机。

九．主机中层250型减速机，主电机55KW-4级，内层225型减速机，主电机45KW-4级，外层225型减速机，主电机45KW-4级。

十．整体控制方式。主机变频调速，牵引收卷闭环张力控制。

十一。挤出机换网器。75-85-75，统一配备120加大型换网器，挤出阻力小。原料残留量小，配压力传感器，

十二。加温方式。电加热，配用固态继电器，接触器噪音大触动器易坏，挤出机用60A,模具和分流用80A，每组加温区配备互感器检测电流

十三，AB收卷单独配备编码器计米器。警报蜂鸣器。具有倒数自动归零。提前米数报警。手动归零。存储米数。

十四．机器尺寸高度1050mm。宽5300mm。长9500mm

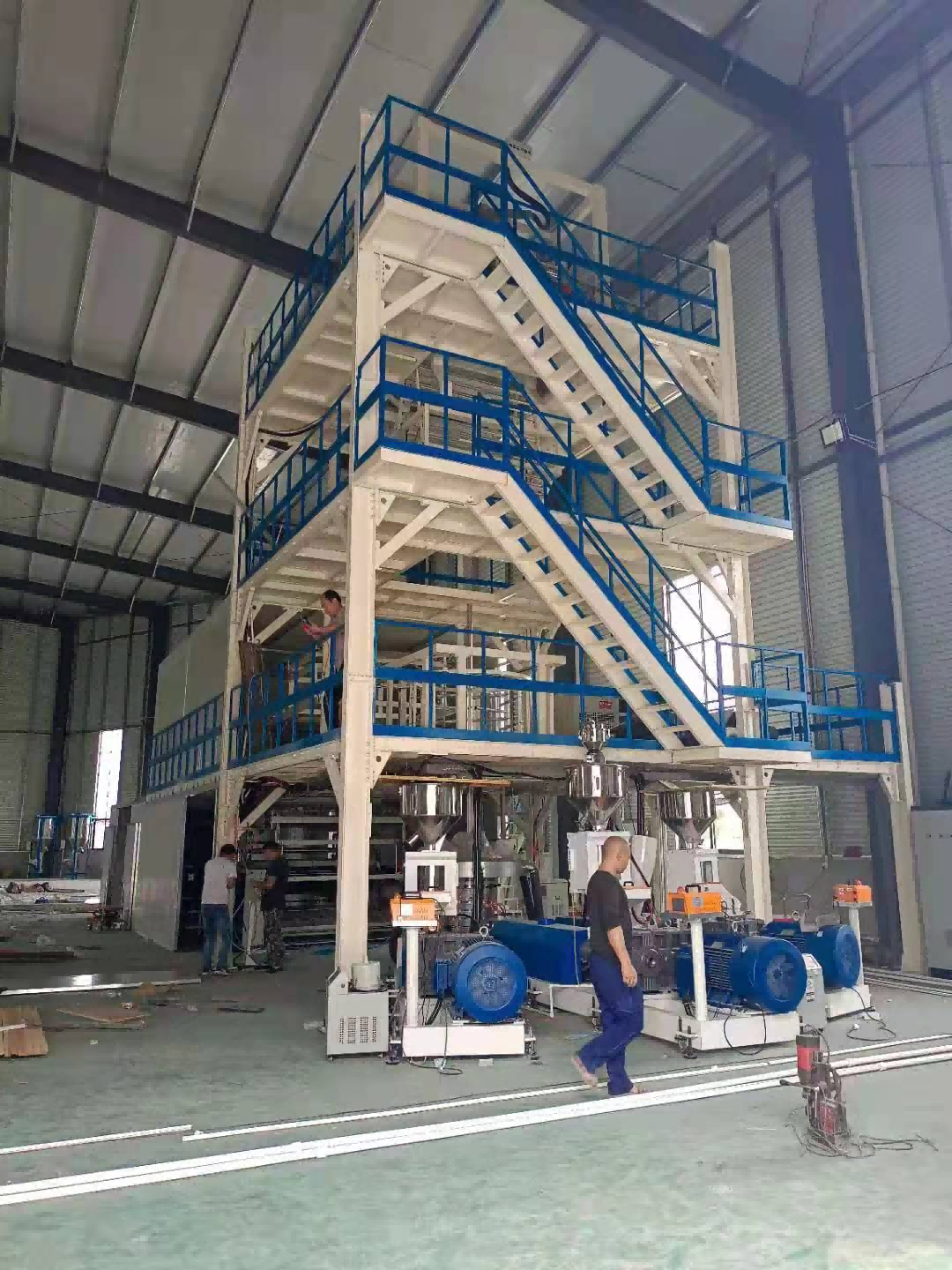

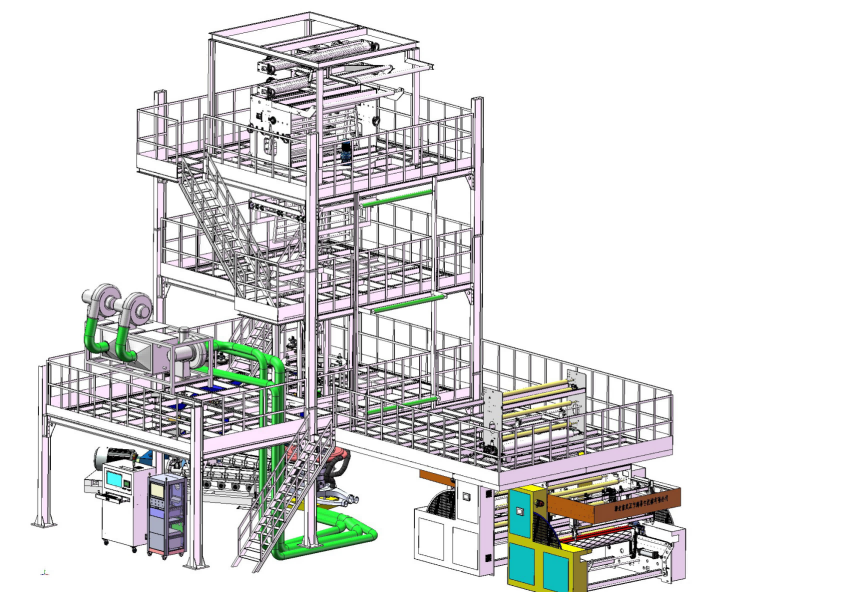

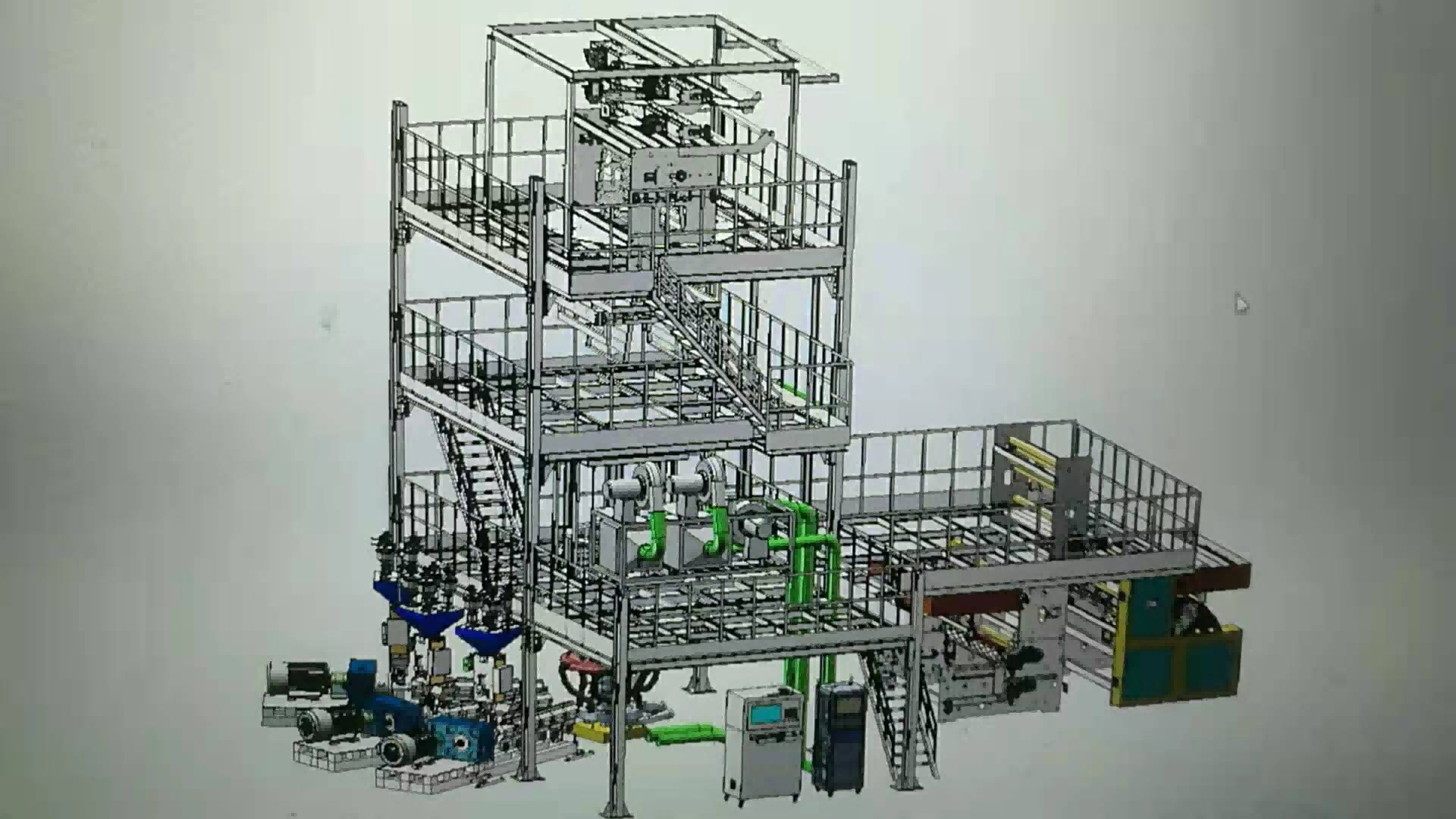

十五，整体分三层塔式德国WH工字钢结构，外观颜色可按个人要求，默认为白蓝搭配。

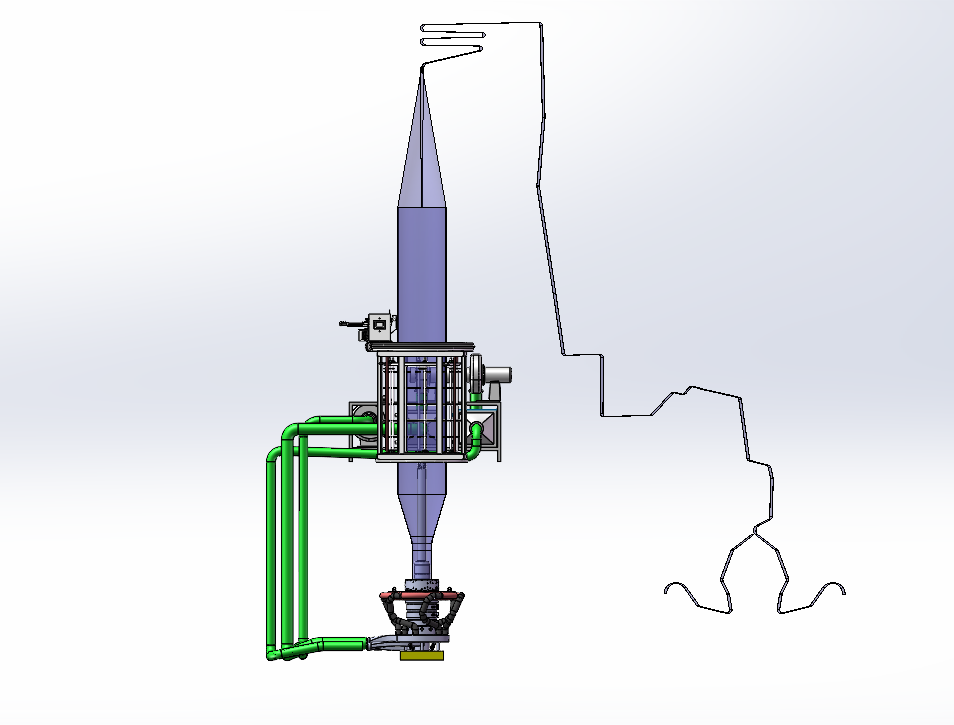

十八 。宽度控制系统-IBC内冷循环。采用3点圆心法。在稳泡架上安装3个超声波传感器。在线测量膜泡直径。根据膜泡直径大小变化。自动控制膜泡内部空气流动量。排除热空气。进入外部空气。从而消除膜泡内部异味。同时提高了薄膜透明度。光泽度。拉伸强度。以及韧性。内出风机-11KW。内进风机11KW。

• 生产周期100天。

• 挤出产量24小时7吨。配下料称重-米克重。在线监测下料流量。自动控制薄膜克重。无需人工调整。
• 整机变频器485通讯连接同步运行，PID积分运算。微分闭环张力控制。该控制领先同行。

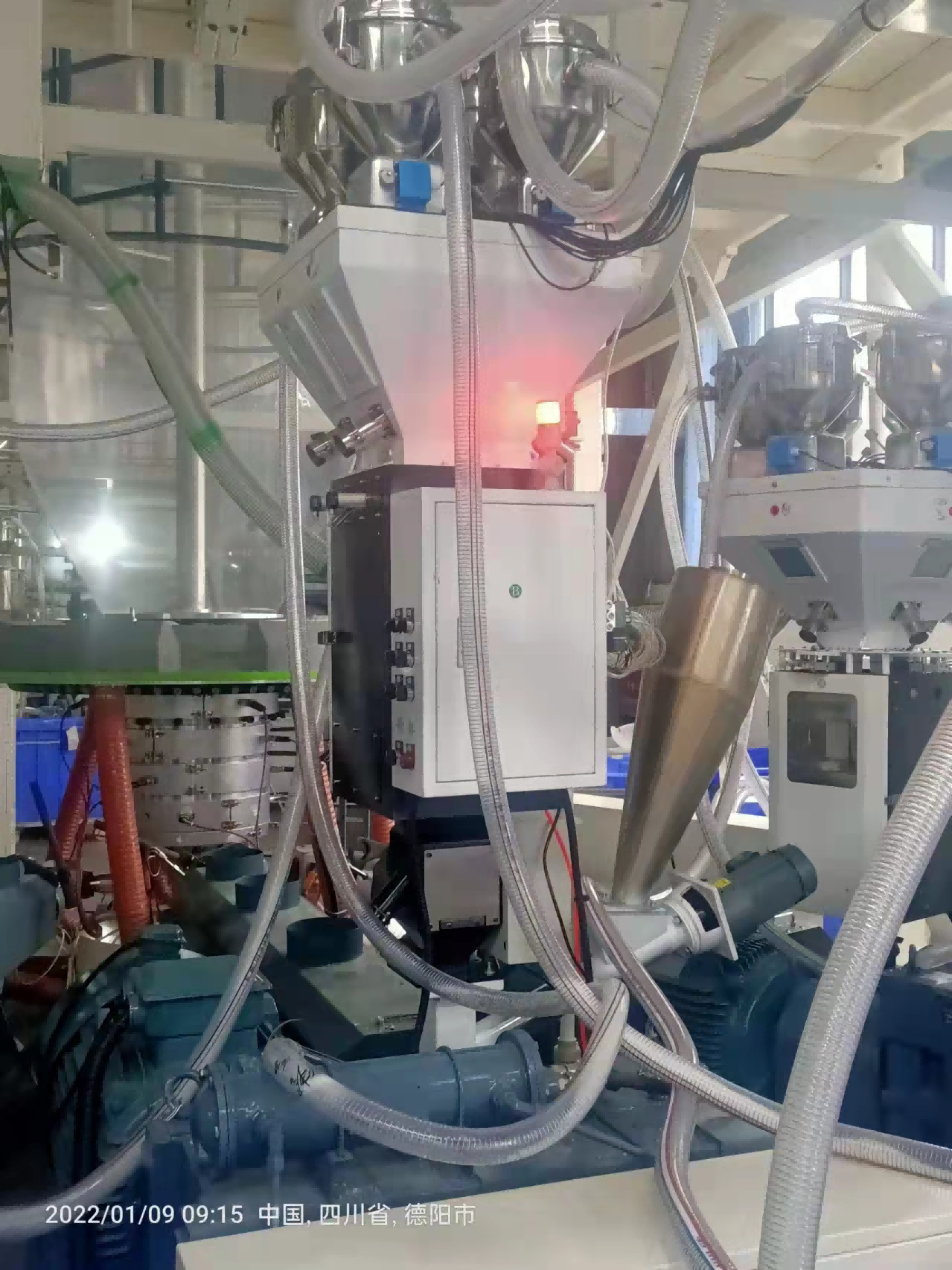

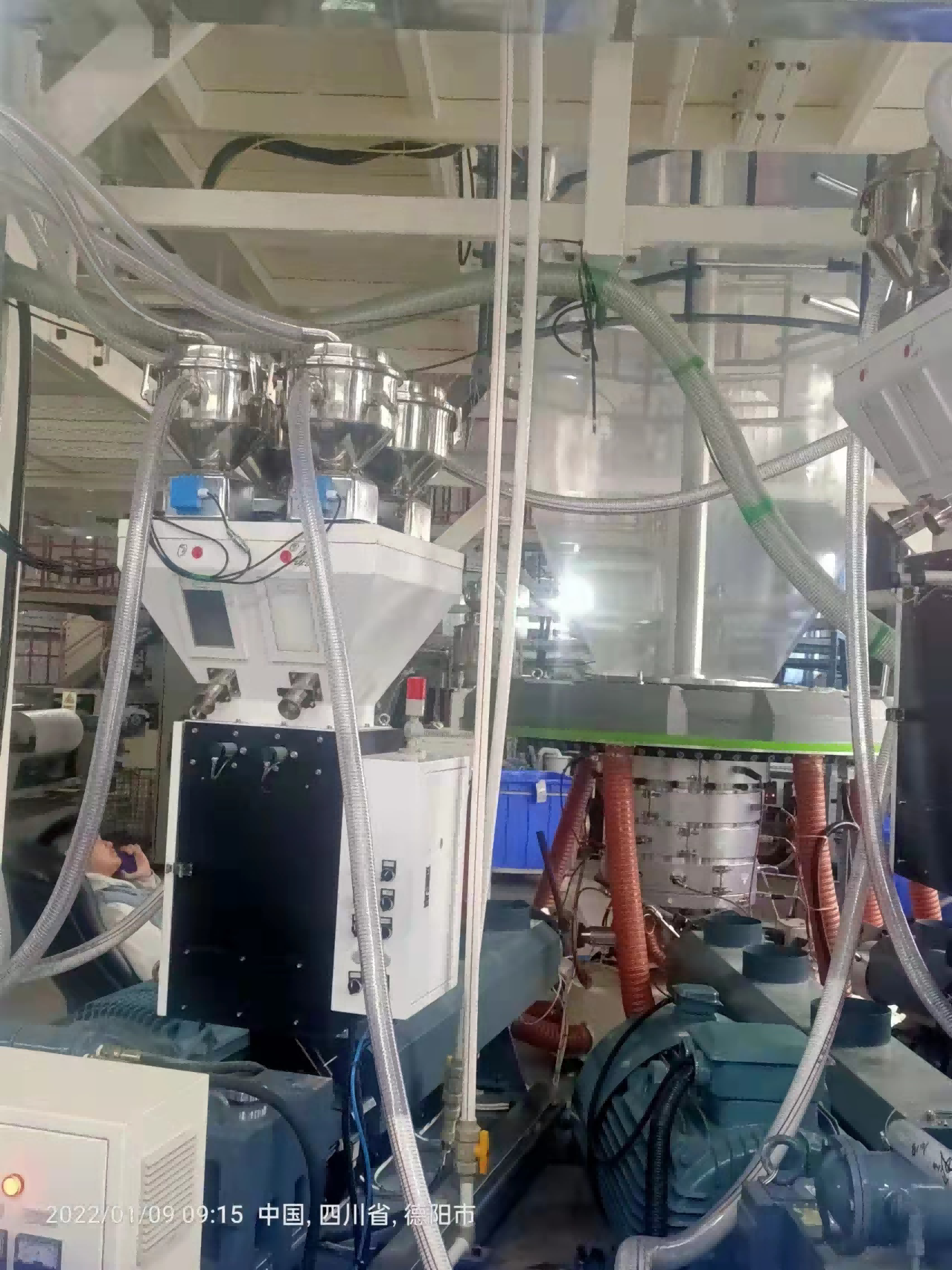

• 下料配在线自动称重计量。可以同时混合4种不同原料。按照设定比例。精准控制每层的流量。

• 运费费用=用户承担。我司代办托运。包装装车。
• 我司提供安装调试设备，保修期1年。
• 电晕机380V-8KW功率-南通三信。

联系电话-18071870860

选配参考；1也可选用平面扫描测厚仪。优势在于成本低。
