测厚仪样品测试报告
ZDJ-X 型在线测厚仪
射线种类：X 射线（X-ay）
网络性能：RJ45,无线网络，手机通讯均可与测厚仪实现联机 在线检测材料:薄膜
显示单位：um ，g/㎡
测量精度：0.03-0.08um
重复测量精度 0.03-0..08um
测量材料厚度范围 15-100um 测量材料宽度 600-2600mm
外形尺寸 L（材料宽度+1100）
W≦350mm
H（不包含地脚高度）900mm 环境温度-20-50℃
环境湿度≦90％(不结露） X 射线能量≦10KV
符合电离辐射防护与辐射安全基本标准 GB18871-2002 附件A-A2.1 要 求的豁免基本标准
专项定制测厚仪温度修正，灰分沉积修正，扫描架修正的硬件装置及 软件程序，确保测厚仪的测量稳定性及准确率
一体化刚性扫描架，高灵敏度传感器，稳定的 X 射线光源，松下 plc， 高集成度主控板，极大提升测厚仪测量灵敏度，长期运行稳定
主机柜配置，包含 21 寸触屏工控计算机，生产线材料厚度检测系统 优点：测量精度高，响应时间快，完全适合样品的生产要求
根据样品及生产线环境，我司取得标准样品多份 搭建模拟机测试数据如下：

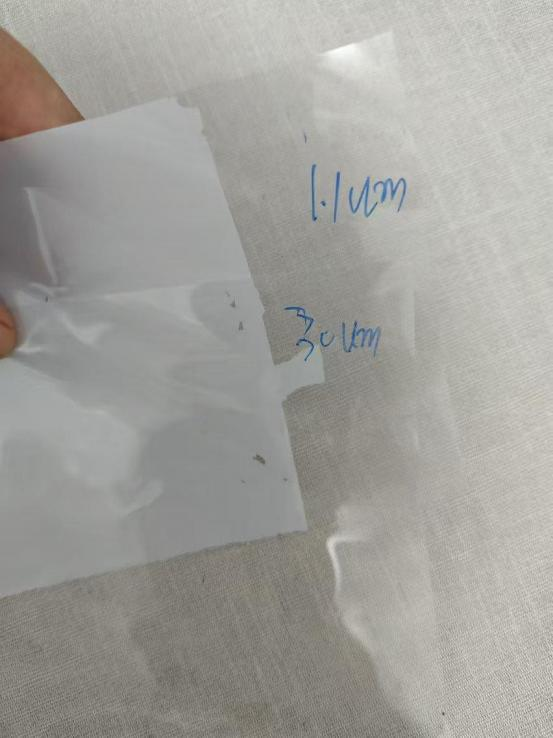

依据样品用千分尺测量标样厚度， 样品 1 30um
样品 2 ： 31.1um

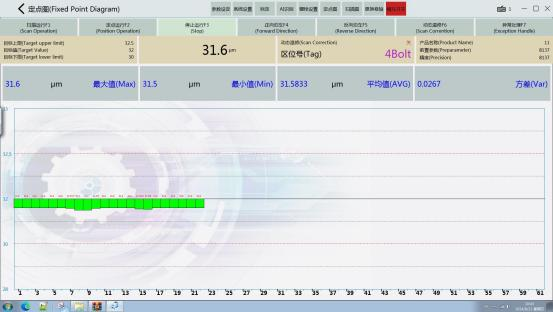

定点测试图

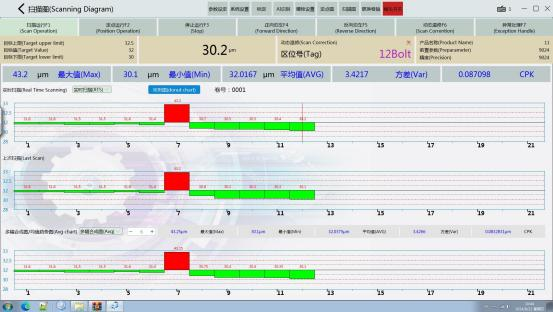

扫描图
依据扫描图列表如下：
样品 2 样品 1
|
扫描位 |
1 |
2 |
3 |
4 |
5 |
6 |
胶带 |
8 |
9 |
10 |
11 |
12 |
|
正扫 |
31.6 |
31.6 |
31.5 |
31.5 |
31.6 |
31.4 |
43.3 |
30.7 |
30.5 |
30.5 |
30.4 |
30.2 |
|
反扫 |
31.6 |
31.6 |
31.5 |
31.5 |
31.6 |
31.4 |
43.2 |
30.8 |
30.3 |
30.3 |
30.3 |
30.1 |
|
6 次 扫 描图 |
31.6 |
31.6 |
31.5 |
31.5 |
31.6 |
31.4 |
43.25 |
30.75 |
30.4 |
30.4 |
30.35 |
30.1 |
此数据依据测量值列表，无人工修饰，真实反映被测样品情况！
实测测量精度达到小于 0.1UM 完全满足这类样品生产在线测量要求 预计产品交货周期 45 天
