破局“黄金膜”：基于特殊结构设计的新型高性能聚酰亚胺超薄薄膜
在追求电子器件轻薄化、柔性化的今天，聚酰亚胺（PI）薄膜作为“黄金薄膜”仍是不可或缺的关键材料。然而，传统PI在超薄化（<5μm）进程中面临机械强度骤降、缺陷敏感、尺寸稳定性差等严峻挑战。突破这一瓶颈，必须从分子结构设计的源头进行创新。本文介绍一种通过特殊分子结构设计制备新型高性能聚酰亚胺超薄薄膜的策略，并深入研究其颠覆性性能。
一、 创新核心：多维度特殊结构设计

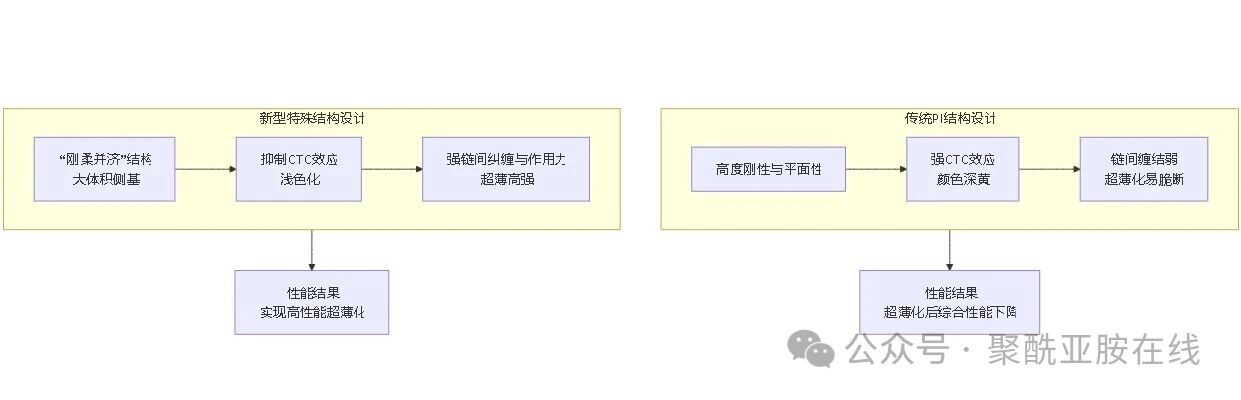

本研究摒弃传统单一刚性链结构，采用一种多维度协同的分子结构设计理念，其核心在于巧妙平衡分子的刚性、柔性和相互作用力，其设计理念与传统结构对性能的影响对比如下图所示。
该设计具体体现在：
不对称扭曲非共平面结构：在主链中引入不对称联苯或大体积侧基，有效破坏分子链的紧密堆积，抑制电荷转移复合物（CTC）形成，不仅使薄膜颜色更浅，还增强了溶解性，利于制备更均匀的前驱体胶液。
“刚性-柔性”嵌段协同：在分子主链中精准嵌入柔性醚键（-O-）或脂环单元。柔性单元赋予分子链适当的活动能力，使其在成膜过程中更易弛豫和排列，从而在超薄状态下仍能保持良好的韧性和加工性；刚性单元则保障了材料极高的热稳定性和机械模量。
定向分子间作用力：在单体中引入特定基团（如酰胺基、羧基），在分子间构建强氢键网络。这种物理交联点可在不牺牲加工性的前提下，显著增强分子链间的相互作用力，成为超薄薄膜抵御外力、防止裂纹扩展的关键。
二、 超薄薄膜的精密制备工艺

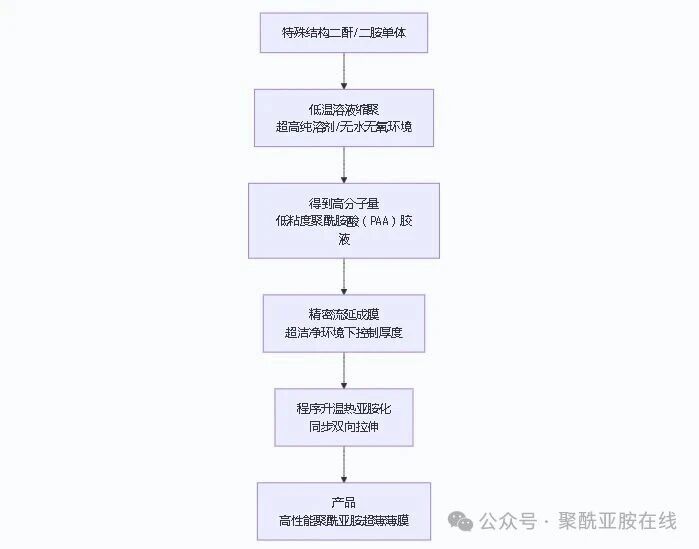

基于上述特殊结构单体，采用改进的流延-拉伸法制备超薄薄膜，其精密制备流程如下图所示：
工艺关键：在于亚胺化过程中的同步双向拉伸技术。在PAA凝胶膜转化为PI的过程中，施加精确控制的双向应力，使分子链实现高度取向和有序排列，极大提升了薄膜在面内的力学性能和尺寸稳定性，有效克服了超薄薄膜各向异性的缺点。
三、 性能研究：超薄却更强韧
通过对厚度为3-5μm的薄膜进行测试，其性能远超传统超薄PI薄膜：
机械性能：拉伸强度>450 MPa，杨氏模量>6 GPa，断裂伸长率>15%。其强度堪比常用铜箔，可实现反复弯折而不破损。
热稳定性：玻璃化转变温度（Tg）>380°C，热膨胀系数（CTE）<10 ppm/°C，与硅芯片匹配极佳，在高低温循环中表现出了卓越的尺寸稳定性。
电气性能：表面电阻率高，介电强度>200 kV/mm，完全满足微电子领域对绝缘材料的苛刻要求。
综合特性：得益于结构设计，薄膜在保持优异综合性能的同时，颜色更浅（淡黄色），透光性有所提升。
四、 结论与展望
本研究证实，通过多维度特殊分子结构设计与精密可控的制备工艺相结合，能够有效解决聚酰亚胺材料在超薄化过程中的性能衰减难题，制备出综合性能颠覆性的新一代超薄薄膜。
该类新型高性能聚酰亚胺超薄薄膜有望为下一代柔性显示（可折叠OLED）、第五代通信技术（高频基板）、三维先进封装、微型柔性传感器等尖端领域提供关键材料支撑，为电子设备的形态创新与性能飞跃开辟新的可能性。未来的研究将聚焦于结构-性能的进一步精准调控及其在具体器件中的服役行为研究。
