在生物降解材料圈，聚乳酸（PLA）的结晶度问题一直是同行们讨论的焦点：为什么无论怎么调整工艺、添加成核剂，PLA的结晶度似乎总也冲不破50%-60%的关口？成核剂明明能让结晶更快，却偏偏没法提高这个“上限”？
今天我们先明确一个核心观点：对PLA这类可结晶高分子材料而言，结晶度存在由自身特性决定的固有上限，成核剂、退火等手段仅能缩短达到上限的时间，无法突破上限本身。接下来，我们就从观点解析到原因拆解，把这件事说透。
先立观点：材料的结晶上限是“定数”，成核剂只解决“速度”问题
首先要理清一个认知：结晶度上限和结晶速度，是两个完全不同的概念！
对PLA来说，它的结晶上限是“天生的”——受分子结构、链段运动能力等固有属性影响，即便在最理想的加工条件下（如精准控温、足够长的保温时间），分子链也无法100%规整排列形成晶区，行业内高结晶PLA的上限普遍稳定在50%-60%，这是材料自身无法逾越的“天花板”。

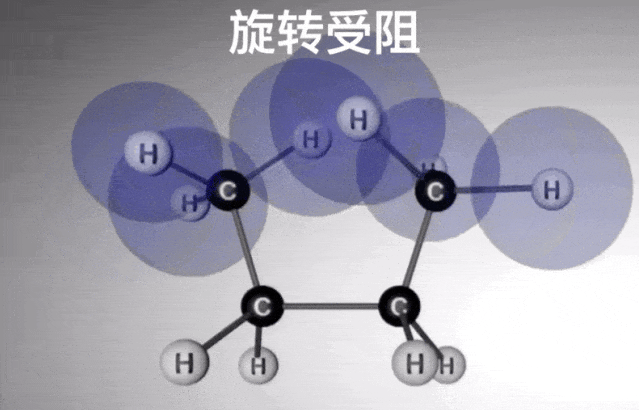

PLA的每个重复单元上，都有一个突出的“甲基（-CH₃）”，这个甲基就像卡在分子链之间的“小疙瘩”，大幅增加了链段之间的摩擦力，让分子链变得僵硬。
对比聚乙烯（PE）——PE分子链是光滑的“-CH₂-CH₂-”长链，链段能灵活转动，结晶度轻松达到70%-90%；而PLA分子链“转不动”，低温下（低于玻璃化转变温度60℃）几乎完全静止，就算加热到60℃以上，链段运动也很迟钝，很难快速调整到规整的排列状态。
更关键的是，PLA的熔融温度约170℃——温度再高，刚形成的晶区就会融化，陷入“低温动不了、高温融晶区”的困境，分子链自然没法充分排列，结晶上限被卡住。
2. 旋光异构体“打乱节奏”：排整齐，却有“杂质”
PLA存在3种旋光异构体：左旋聚乳酸（PLLA）、右旋聚乳酸（DLLA）和两者的混合物（PDLLA）。其中，只有PLLA和DLLA是“有规立构”，能形成有序晶区；但PDLLA因为左旋、右旋链段随机分布，分子链根本无法对齐，几乎是完全非晶状态。
实际生产中，即便是“纯PLLA”，也很难做到100%的旋光纯度，总会混入少量DLLA链段。这些“杂链段”会像“杂质”一样，嵌在正在生长的晶区里，打断分子链的有序排列——就像排队时突然插入几个方向错乱的人，队伍再也没法整齐延伸。随着晶区生长，这些“缺陷”会不断累积，最终让晶区无法继续扩大，结晶度只能停在50%-60%。
3. 结晶“速度与完美度”的矛盾：快了不整齐，慢了也难满
PLA的结晶过程，还面临一个无法调和的矛盾：想追求速度，就会牺牲晶区的完美度；想追求完美，又会错过结晶时机。
若追求快结晶：加大量成核剂、提高退火温度，分子链会快速围绕晶核排列，但因为“来不及调整姿态”，晶区里会出现很多细小缺陷，这些缺陷会限制晶区进一步生长，结晶度还是上不去；
若追求高完美度：降低退火温度、延长保温时间，给分子链足够时间排整齐，但低温下分子链运动太慢，等部分区域刚形成完美晶区，材料已经冷却固化，剩下的分子链再也没法移动，最终还是有大量非晶区，结晶度难以突破上限。
这种“快与好”的矛盾，进一步压缩了PLA结晶度的提升空间，让上限成为“定数”。
其实对生物基材料从业者来说，不用过分纠结“突破结晶上限”。与其追求60%以上的数字，不如根据应用场景精准调控——做耐高温制品，把结晶度控制在45%-55%就能满足需求；做透明制品，30%-40%的结晶度反而能平衡透明度与力学性能。摸透材料的“脾气”，比硬闯“天花板”更有实际价值。
你们在PLA结晶调控中，有没有遇到过“工艺调了无数次，结晶度还是上不去”的情况？欢迎在评论区分享经验，一起探索更高效的解决方案！
