一杯90 ℃的咖啡，杯盖要是用传统 PLA，已经软成“果冻”；但换成“立体复合 PLA”，能扔进微波炉 3 min 不变形——这项技术，正是 2025 年全球 47.7 万亿元高分子材料市场里，增长最快（>20%）的 500 亿元生物降解赛道“卡脖子”核心。
研究背景与产业痛点
1市场层面
2025 年全球高分子材料 47.7 万亿元，其中生物降解塑料 500 亿元，CAGR>20 %。
2技术层面
传统 PLA 因 D-型丙交酯残留导致耐热＜60 ℃、脆性大，限制其在热饮杯、微波炉食品包装等场景替代PP/PS。欧美 NatureWorks、TCP 掌握73%产能，通过丙交酯开环聚合 + 立体复合技术（sc-PLA）已将耐热提升至 120 ℃，但专利封锁使国内进口单价长期高于 3.2 万元/t。
研究路线与方法论
1立体化学设计

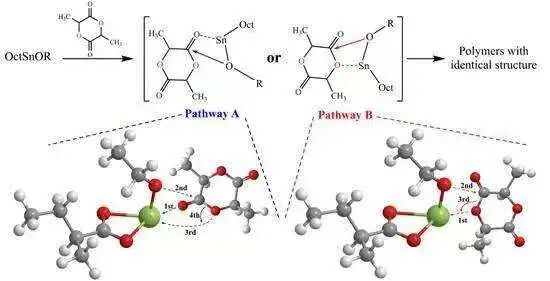

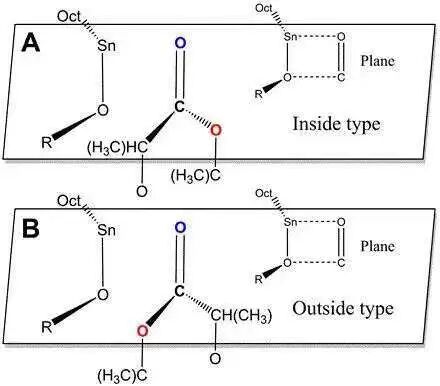

采用 “丙交酯开环聚合 + 立构复合” 两步法：
① 高真空下分别合成 PLLA（左旋）与 PDLA（右旋）均聚物，Mn≈1.2×10⁵ g·mol⁻¹，Đ＜1.3；
② 溶液共混（氯仿/二氯甲烷）后自组装形成 31-螺旋互补氢键，获得 sc-结晶度 55–60 %，熔点由 175 ℃ 提至 220 ℃。
2反应挤出原位增韧
在双螺杆挤出机中加入 0.8 wt % 环氧官能化 TPU 进行熔融反应，环氧与 PLA 端羧基开环接枝，形成 “刚性 sc-微区 + 柔性 TPU 网络” 双连续结构。Izod 缺口冲击强度由2.1kJ·m⁻² 提升至6.9kJ·m⁻²，达到耐热级 ABS 水平。
3生命周期评估（LCA）
工业堆肥58℃+90%RH需90天才能完全崩解家庭堆肥25℃仅60%，consumer端“降解无门”仍是最大槽点。
国内现存难题
1单体
99.5%光学纯度丙交酯连续化工艺未完全突破，国产纯度98.5%到99.5% 之间，每提升0.1%，熔点提高2℃，进口依赖仍超70%。
2装备
立体复合后熔体黏度提升30%，薄壁注塑周期从6s 延长到8.5s，模具热流道需重新设计，国内尚未标准化。
3堆肥
中国工业堆肥厂仅350座，处理能力300万t/a，而潜在PLA需求1000万t/a——“降解无门”比“产能不足”更致命。
4专利
NatureWorks 手握1300余件sc-PLA 核心专利，出口欧美必须绕开“高熔点+立体复合”权利要求
“塑料”2.0时代，不是简单把石油换成玉米，而是让一条丙交酯开环聚合路线，在立体复合的31-螺旋里，拧出122℃ 的耐热6.9kJ·m⁻² 的韧性，以及42%的碳减排。
谁能率先把99.5%光学纯度单体、工业堆肥网络和专利护城河三件事同时打通，谁就能在47万亿的高分子赛道里，复制下一个“万华 MDI”式的中国奇迹
