一层薄薄的导电膜，藏着八种助剂、四层结构和一套精密的真空工艺。你可能见过智能调光玻璃——通电时透明如普通玻璃，断电时瞬间变成磨砂雾面。这种叫做PDLC的调光膜，核心就是两层薄薄的导电膜夹着一层液晶混合层。很多人以为ITO导电膜就是"一层镀了铟锡的塑料膜"，但真正做过PDLC的人都知道：ITO膜的品质，直接决定了调光膜的驱动电压、透明态雾度和使用寿命。这篇文章不讲虚的，把ITO导电膜从里到外拆透：四层结构、八种必用助剂、靶材配方、溅射工艺参数，以及选型时最容易踩的三个坑。

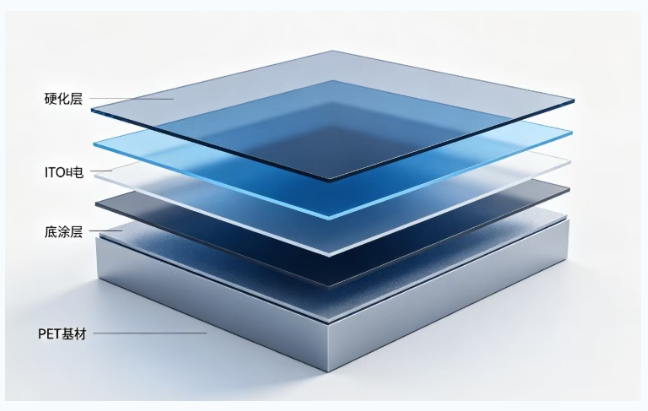

PART 01ITO导电膜不是"一层膜"，而是四层复合体系
很多人拿到一卷ITO膜，只看到"一面能导电"。但如果用显微镜剖开，它至少是四层结构，每一层都有独立的配方和工艺逻辑：
- PET基材层（125~200μm）：结构主体，占99%以上厚度，是整个膜的"骨架"。
- 底涂层（0.05~0.2μm）：易粘接层，被90%的人忽略，但直接决定ITO会不会掉。
- ITO导电层（0.02~0.2μm）：真正导电的部分，比头发丝细一千倍，是整个膜的"心脏"。
- 硬化层/保护层（2~5μm，可选）：防刮伤，提升表面硬度。
这四层中，PET基材和底涂层是"配方驱动"的——靠化学助剂的精确配比实现性能；ITO层是"工艺驱动"的——靠真空溅射的参数控制实现导电和透光。任何一层出问题，整卷膜报废。
PART 02PET基材层：八种必用助剂的精确配比
PET树脂本身只是原料，要做成光学级薄膜，必须加入一整套加工助剂。这就像做菜：PET是主料，助剂是油盐酱醋，比例错了，整锅菜就毁了。
- 主抗氧剂（受阻酚类，如Irganox 1010）：0.1~0.2%
作用：PET在270~290℃高温挤出时，分子链会发生热氧降解产生自由基。受阻酚抗氧剂通过酚羟基捕获过氧自由基，终止链式反应，防止PET黄变和分子量下降。关键：必须用高分子量品种（1010分子量1178），低分子量的BHT会在高温加工中挥发，在模头和铸片辊上结垢污染。
- 辅抗氧剂（亚磷酸酯类，如Irganox 168）：0.1~0.2%
作用：不直接捕获自由基，而是将热氧化产生的氢过氧化物（ROOH）分解为稳定产物。与主抗氧剂按1:2复配，协同效应可提升3~5倍。关键：亚磷酸酯怕强酸和潮湿，受潮会水解失效，必须密封干燥储存。
- 爽滑剂（芥酸酰胺）：0.08~0.12%
作用：迁移型助剂，成膜后缓慢向表面迁移，形成单分子润滑层，降低摩擦系数，利于高速收卷和后续加工。关键：ITO膜必须控制在下限！这是ITO膜和普通包装膜最大的配方差异。爽滑剂过量会析出到表面，导致：底涂层附着力下降、ITO镀膜后局部脱落、PDLC涂布时润湿性差出现缩孔鱼眼。
- 抗粘连剂（球形SiO₂，1.5~3μm）：0.08~0.15%
作用：BOPET膜表面极其光滑，收卷后膜与膜之间形成真空吸附导致粘连。抗粘连剂在表面形成均匀微凸点，破坏真空吸附。关键：粒径必须控制在3μm以内！粒径过大→表面粗糙度增加→雾度上升→ITO膜光学性能下降。高端PDLC用ITO膜要求表面粗糙度Ra<2nm。优选球形二氧化硅，球形度好、分散性优、吸油值低。
- 分散剂（EBS或硬脂酸钙）：0.03~0.08%
作用：防止SiO₂等无机粒子在PET熔融基体中团聚，确保均匀分散。无机粒子团聚是薄膜中"白点""晶点"的主要来源。关键：优先用硬脂酸钙，避免硬脂酸锌——Zn²⁺会催化PET降解（锌是PET醇解和酯交换的催化剂）。
- 紫外线吸收剂（如Tinuvin 326）：0.2~0.3%（户外用）
作用：吸收280~380nm紫外线，通过分子内质子转移机制将光能转化为热能，防止PET光氧化降解黄变。关键注意：UVA会吸收365nm UV，而PDLC固化常用365nm高压汞灯。如果ITO膜中UVA含量过高，会衰减PDLC的UV固化能量，导致固化不完全。解决方案：改用395nm UV-LED固化光源（UVA在395nm吸收弱），或适当增加固化能量补偿。
- 光稳定剂（HALS，如Tinuvin 622）：0.1~0.2%（户外用）
作用：受阻胺光稳定剂通过循环再生机制捕获光氧化自由基，一个HALS分子可捕获多个自由基。与UVA协同使用，UVA减少自由基产生，HALS捕获已产生的自由基。关键：选高分子量聚合型（622分子量3100~4000），低分子量的770在高温加工中挥发损失大，且易迁移析出。
- 成核剂（可选，光学级慎用）：0.01~0.05%
作用：提供异相成核位点，增加晶核密度，细化球晶尺寸（小于可见光波长），减少光散射提升透明度。关键：BOPET通过双向拉伸工艺本身已能有效控制结晶（拉伸诱导结晶），额外添加成核剂可能导致结晶度过高→薄膜脆性增加→拉伸时断膜。光学级ITO膜通常不加成核剂。
PART 03底涂层：被90%的人忽略的"附着力桥梁"
如果直接在PET上溅射ITO，百格测试通常<2B——用胶带一粘就掉。原因很简单：PET表面能低（约42 dyn/cm），结晶度高，与无机氧化物ITO的亲和力很差。底涂层（Primer Layer，也称易粘接层）就是解决这个问题的。它通常是一层50~200nm的水性涂布层，在BOPET拉伸生产线中在线涂布，涂布后进入横向拉伸段（约180~220℃）高温固化。
底涂层典型配方
- 水性聚酯树脂（60~75%）：与PET分子结构相似（都含酯键），相容性好，易形成氢键，是底涂主体成膜物。
- 水性聚氨酯（10~20%）：提升涂层柔韧性和耐水性，平衡聚酯的刚性。
- 硅烷偶联剂（2~4%，如KH560）：最关键的助剂！分子一端是烷氧基（水解后生成硅醇基），可与PET表面羟基和ITO表面In-OH/Sn-OH发生缩合反应，形成Si-O-In/Sn共价键；另一端是有机官能团（如环氧基），可与树脂基体发生化学反应。它是连接有机PET和无机ITO的"分子桥梁"。
- 交联剂（5~10%，三聚氰胺甲醛树脂HMMM）：高温下与树脂中的羟基、羧基反应交联，形成三维网络，提升涂层耐溶剂性和耐水性。
- 流平剂/润湿剂/消泡剂（微量）：确保涂布均匀，消除缩孔、针孔和气泡。
硅烷偶联剂的选择要点
- KH560（环氧基硅烷）：首选！环氧基可与聚酯中的羧基发生开环反应形成共价键，耐水性好，水解稳定性佳。
- KH550（氨基硅烷）：也常用，氨基活性高，但氨基碱性较强，可能催化聚酯水解，且自聚倾向较大。
使用前必须预先水解：将硅烷加入去离子水/乙醇混合液（pH 4~5，醋酸调节），搅拌15~30分钟使烷氧基水解为硅醇基。水解后需在24~48小时内用完，否则硅醇基之间会发生缩合形成低聚物，失去活性。

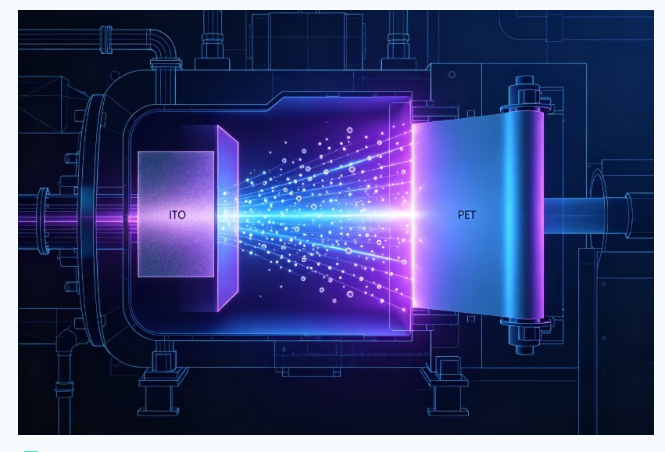

PART 04ITO导电层：90:10的靶材配方与溅射工艺密码
ITO层本身没有"有机助剂"，但它的"配方"就是靶材成分加溅射工艺参数。这一层是整个膜的"心脏"——方阻、透光率、颜色、附着力，全由它决定。
靶材配方In₂O₃ : SnO₂ = 90:10（质量比），这是行业黄金比例。Sn⁴⁺取代In³⁺提供自由电子，实现导电；立方铁锰矿结构的In₂O₃提供可见光透过性（带隙约3.6eV）。纯度≥99.99%（4N），高端显示用≥99.999%（5N），总杂质<100 ppm。密度≥99.5%，平均晶粒<50μm。注意：ITO靶材制备过程中不使用助烧剂和粘结剂（会引入杂质影响薄膜性能），通过冷等静压（CIP，180~300 MPa）成型加氧气气氛高温烧结（1500~1600℃）实现致密化。
溅射工艺参数（100Ω/□ PDLC用标准规格）
- 本底真空：≤5×10⁻⁴ Pa（确保杂质气体含量极低）
- Ar流量：120~160 sccm（工作气体，维持等离子体放电）
- O₂流量：3~7 sccm（整个工艺最关键的参数！）
- 溅射功率：4~5 kW（功率密度3~4 W/cm²）
- 基板温度：80~150℃（PET耐温限制，不能更高）
工艺关键要点氧气流量是整个工艺的"灵魂旋钮"：
- O₂过低（<2 sccm）：ITO缺氧→载流子浓度过高→方阻低但可见光吸收增加（偏黄/棕色）→透光率下降。
- O₂过高（>8 sccm）：ITO过氧→载流子被氧空位补偿→方阻急剧升高→甚至变成绝缘体。
- 最佳窗口（3~7 sccm）：化学计量比适中→方阻和透光率平衡→100Ω/□加≥83%透光率。
退火同样关键：溅射态ITO通常为非晶态（尤其是低温沉积时），方阻较高（200~500Ω/□）。退火后非晶态转变为立方铁锰矿多晶结构，载流子迁移率提升→方阻降低50~70%。退火还可释放薄膜内应力，提升与底涂层的附着力。但PET基材限制退火温度≤150℃（PET玻璃化转变温度约70~80℃，超过会变形），因此ITO/PET的方阻通常高于ITO/玻璃（玻璃可耐300℃以上退火，方阻可低至10Ω/□以下）。
PART 05三个最容易踩的坑
误区一："方阻越低越好"方阻低确实意味着导电性好、大尺寸膜电压降小。但方阻越低→ITO膜越厚→可见光和红外吸收增加→透光率下降、颜色偏黄。PDLC用100Ω/□是性价比最优的平衡点，只有宽度>1.5m的大尺寸膜才需要降到50~80Ω/□。盲目追求低方阻，只会牺牲光学性能和增加成本。
误区二："爽滑剂加多加少无所谓"普通包装膜爽滑剂可以加到0.2%以上，但ITO膜必须控制在0.12%以下。爽滑剂会迁移到表面，导致：底涂层附着力下降、ITO镀膜后局部脱落、PDLC涂布时润湿性差出现缩孔鱼眼。这就是为什么同样是PET膜，光学级和包装级价格差好几倍——差别不在PET树脂，而在助剂体系的精确控制。
误区三："ITO膜买回来直接用就行"ITO膜在储存和运输中，表面会积累：爽滑剂析出层、静电吸附的粉尘、轻微氧化导致的方阻漂移。使用前必须：电晕或等离子处理（表面能≥52 dyn/cm）、无尘环境下操作、开封后48小时内用完。否则PDLC涂布和层压时会出现各种莫名其妙的缺陷，而且很难追溯原因。
PART 06ITO膜选型判断框架
以后选ITO膜，不要只问"多少钱一平方"，按这五个维度判断：
- 方阻与均匀性：目标值±10%以内，幅宽方向五点Mapping极差≤±10%。方阻不均匀是大尺寸PDLC出现"半透明渐变"的元凶。
- 光学性能：透光率≥83%（标准）/≥88%（高清），雾度≤1.5%（标准）/≤0.8%（高清）。雾度是区分高低端最直观的指标——低端膜透明态"雾蒙蒙"，高端膜清澈通透。
- 附着力：百格测试≥4B，3M胶带拉扯无脱落。附着力不达标，PDLC使用几个月后ITO层脱落，电极失效。
- 热稳定性：150℃/2h后方阻变化≤10%，热收缩MD≤1.0%、TD≤0.5%。热收缩不达标，层压和固化过程中膜片变形，尺寸偏差。
- 表面状态：表面粗糙度Ra<2nm，无针孔、划痕、亮点（AOI自动光学检测）。表面缺陷会直接传递到PDLC层，形成局部暗斑或亮点。
快速决策参考
- 室内小尺寸（<1.5m）：国产100Ω/□标准品，性价比足够。
- 室内大尺寸/高清需求：日本东丽或帝人基材的100Ω/□高清品，雾度≤0.8%。
- 户外/车载：低阻（50~80Ω/□）加UVA/HALS耐候体系，工作温度范围更宽。
PART 07写在最后
ITO导电膜看起来是一张"简单的塑料膜"，但它的背后是PET配方化学、水性涂布技术、真空溅射物理和精密测控的交叉。每一个助剂的千分之几，每一个sccm的氧气流量，都在最终的PDLC调光效果上留下印记。做材料的人都知道：真正的技术壁垒，往往不在最显眼的地方，而在那些被忽略的千分之几里。希望这篇拆解，能帮你在下次拿到一卷ITO膜的时候，多看懂几层。
