一种低温收缩高阻隔7层共挤吹膜机组。应用PVDC与PE.PP.PA.EVOH.共挤加工而成的低温收缩膜工艺。也可以生产2层PVDC。大大提高阻隔性能。PVDC是当今世界上塑料包装中综合性阻隔之最，涉及食品。医药。化妆品。化工。电子。军工枪支。导弹。核能源包装领域。弥补当今挤出成型双向收缩包装空白市场。代替流延挤出和干式复合工艺。市面上的复合和流延工艺只有单向拉伸。不具备双向拉伸性能。
该设备优势在于。1采用下吹工艺不但可以PE与PA。PP。EVOH。 共挤对称结构薄膜，也可以生产非对称薄膜。2通过更换模具模口与冷却定型结构，可以生产常规阻隔薄膜。又可以生产1层或者2层PVDC低温收缩膜。3.可以生产PP与PE.PA共挤热收缩POF记忆性薄膜，又可以生产双向低温收缩的PVDC阻隔薄膜。4通过原料配方工艺可以生产生物降解阻隔薄膜。和常规PE共挤薄膜。5设有电晕处理过桥装置。便于薄膜表面印刷电晕。6采用收卷360度单向旋转结构。可生产表面具有粘性的薄膜。7整机采用CPU集中控制管理。以太网远程监控。8.模具底部设有专用添加开口剂装置。由一台小挤出机和电机传动。匀速送入模具内部。速度可调节。9可以选择性配比原料生产出阻隔性能高。成本低的薄膜制品。

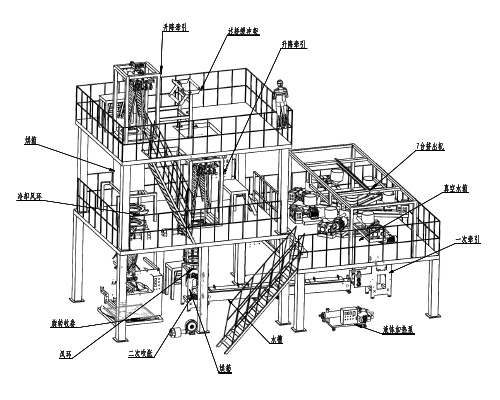

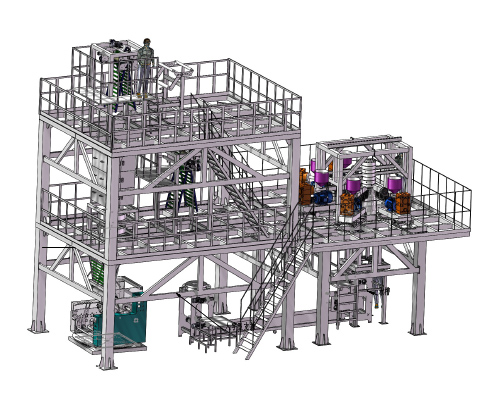

设备结构如下。主架平台1设有龙门架2、龙门架2安装有航车。航车下安装有模具3.。模具3圆周安装有7台挤出机成列270度等分。 挤出机安装有螺杆，减速机，电机，料斗，冷却风机。加热器，挤出机底部设有轨道与V型滑轮，便于拆卸安装，模具下方安装有升降平台4.。升降平台由T型丝杆与链条。链轮。电机装配组成。便于调节水箱与模口之间间距。平台4安装有真空水箱5.水箱内部安装有真空定径铜套。和淋浴喷头，便于定型与冷却，配合真空泵使用，水箱外部结构为透明有机玻璃。便于观察内部状态。平台下方。摆放牵引架6.，牵引架为铁板支撑。设有2道牵引。成XY轴线安装。Y轴线与模具同心轴摆放。第一道牵引辊7上方设有不锈钢人字板，便于调节膜泡夹角。牵引辊下方安装有不锈钢水槽。便于排出水箱冷却水，第一次牵引辊与第二次牵引辊之间安装有过桥铝导辊，便于电晕机的穿膜走向。第二次牵引8成X轴线安装。牵引辊下方摆放不锈钢保温水槽9.水槽内部设有过桥导辊，和排水阀。补水阀。进水阀。磁翻板远程信号传感器，水位显示传感器。水槽盖板采用翻页式铰链结构便于打开。水槽底部安装万向脚轮，便于移位清理。水槽配有液体加热泵10循环流动热水，水槽另一头摆放牵引架11.整个牵引架坐落在辅机架12内。牵引架11安装2道牵引。分别为第三次牵引13与第四次牵引14.。在第3次牵引和第4次牵引之间安装一道外红外辐射加热烘箱15.烘箱采用双开门结构便于打开，安装有加热器，温度仪，温度传感器，滑块法兰。直线导轨，第四次牵引14上方安装冷却定型风环15.风环配有风机。风管，风环15上方安装有稳泡架16.固定在辅机架12上面。辅机架分2层。一层平台对应稳泡架上方安装有升降牵引架17.牵引架 安装第5次牵引18.和人字板19.。 升降丝杆20.和升降电机。牵引架上方第二层平台。设有空档便于薄膜走向。第二层平台安装有。气动摆臂架21.。摆臂架安装有导辊。传感器，转向装置。气缸。气动摆臂架连接第6次牵引架22.牵引架设有升降丝杆23和电机，人字板24.。牵引架下方的第一层平台上安装外红外辐射加热烘箱25.烘箱采用叠加式分段结构，便于运输和拆卸，配有电气控制柜26.加热器。烘箱下方安装2道冷却风环27.用于冷却薄膜。风环安装在支架上。可以自由移动位置，配有2台独立风机和风管。对应风环的一层平台下方摆放一台单工位自动收卷28.收卷机底部设有方框架29.。方框架安装回转齿盘30.回转齿盘固定收卷机平台31.平台上安装收卷机32.和旋转电机33.收卷机配有导辊。飞刀。气涨轴。翻转架。平移。卸料。收卷机上方设有第7道牵引34.牵引安装人字板调节架35.收卷机底部设有导电环。供电源。
该设备工艺如下;不同性能原料由7台挤出机料斗进入螺杆加热后。由电机传动螺杆推进模具。形成圆形模胚。经过特制的真空定型装置将模胚外壁吸附在圆形铜件内壁。由水箱内部圆周上安装的淋浴式喷头对其冷却。当膜胚冷却后经过人字板夹角。进入第一道牵引辊拉伸。形成片状进入第二道牵引辊拉伸。在第一道牵引和第二道之间安装有过桥转向导辊。便于安装电晕机电晕处理。薄膜由第二道牵引辊进入热水槽加热进入第三道牵引辊拉伸。其中水槽采用保温结构。由液体加热泵循环流动。一直处于恒温状态90度左右，液体泵为真空内胆。配备自吸泵。与管道连接、保证水槽水量稳定性。水槽设有水浮液体传感器。自动补水。薄膜由第三道牵引进入烘箱加热后进入第5道牵引。进行第二次吹胀。根据包装要求进行1/5-1/8吹胀，经过风环冷却定型。吹胀方式是用气枪在薄膜中加入空气形成圆形膜胚。再进入第5道牵引拉伸.。如果薄膜宽度不够可以通过升降架调整。下降-薄膜变宽。上升-薄膜变窄。薄膜进第五道牵引后。经过气动摆臂架进入第6道牵引。摆臂架用于调节缓冲第五道牵引与第6道牵引之间的升降调节波动。摆臂架安装有精密调节阀和传感器。用于调节气缸压力个反馈模拟信号。薄膜进入第6次牵引后。经过人字板、远红外烘箱加热后第三次吹胀。经过2个风环冷却定型。进入人字板和第七层牵引。直到旋转收卷卷取。卷取辊采用镜面处理。第三次吹胀方式与第二次一样。打入空气吹胀。通过升降牵引来调节薄膜宽度偏差。整个工艺流程可以总结为3次吹胀。3次加热。3次冷却。7道牵引拉伸。生产高阻隔PVDC双向低温收缩薄膜。弥补市场空白。
