PTFE（聚四氟乙烯）薄膜是一种由PTFE树脂经特殊工艺制成的高性能高分子材料薄膜。具有全氟化线性结构，具备优异耐温性（-190℃~260℃）、化学惰性（耐强酸强碱及有机溶剂）、极低摩擦系数、卓越电绝缘性、非粘性及疏水性。部分PTFE膜通过拉伸形成微孔结构，兼具透气防水和过滤功能。主要应用于电子电气绝缘、化工防腐衬垫、医疗植入材料、建筑防水透气膜、工业不粘涂层等领域

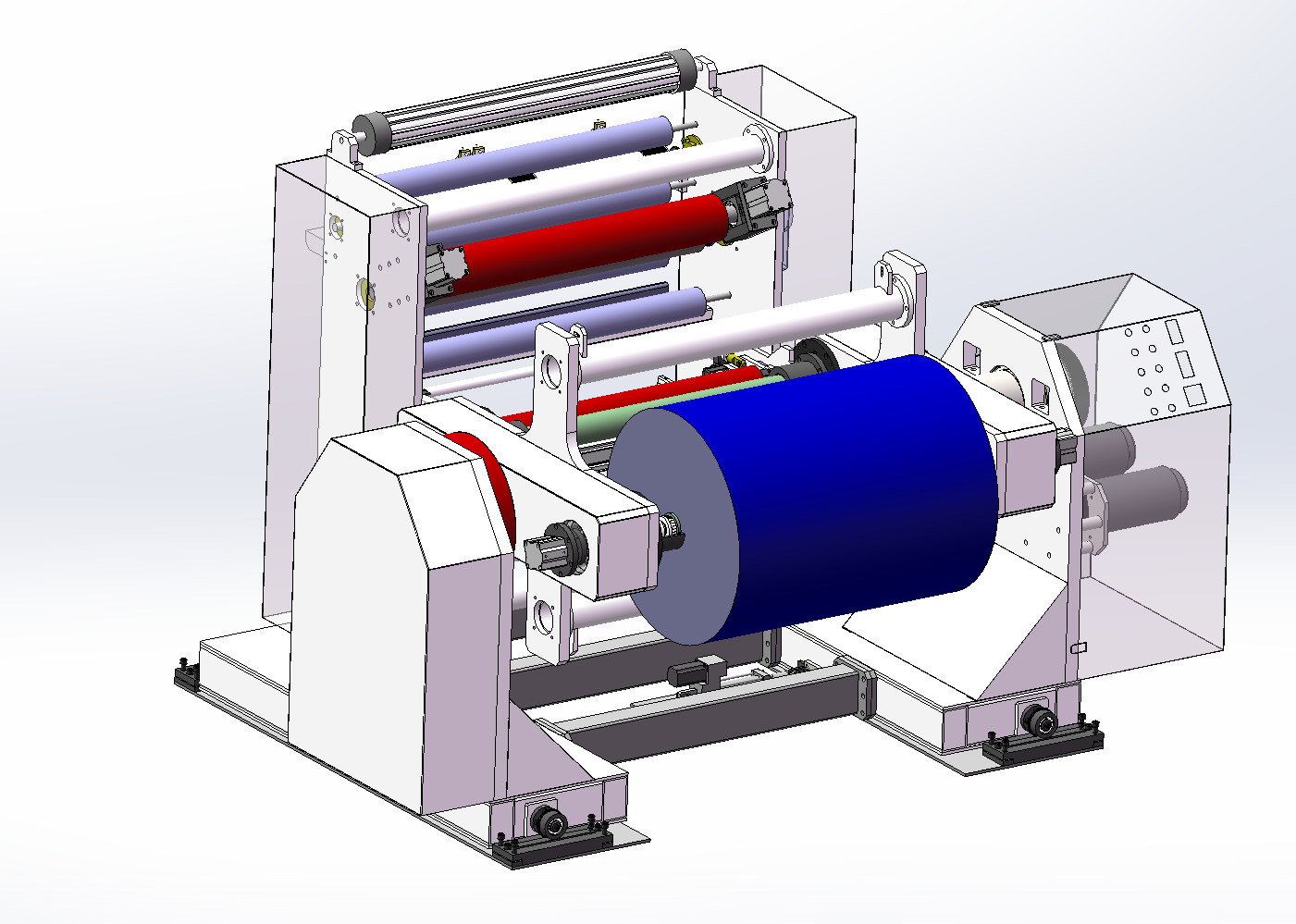

本实用发明一种用于PTFE质子交换材料中心卷取设备，适用于LCP.FEP.TPU.CPE.CPP.PET.PPS.等片材与薄膜的卷取。涉及到食品包装。工业建材。电子通讯。新能源。新材料领域。
该卷取设备采用新型转塔式双工位中心机构。具有AB轴自动切换。自动切割材料。自动翻转换料。辅助牵引拉伸。中心+摩擦+间隙综合功能。

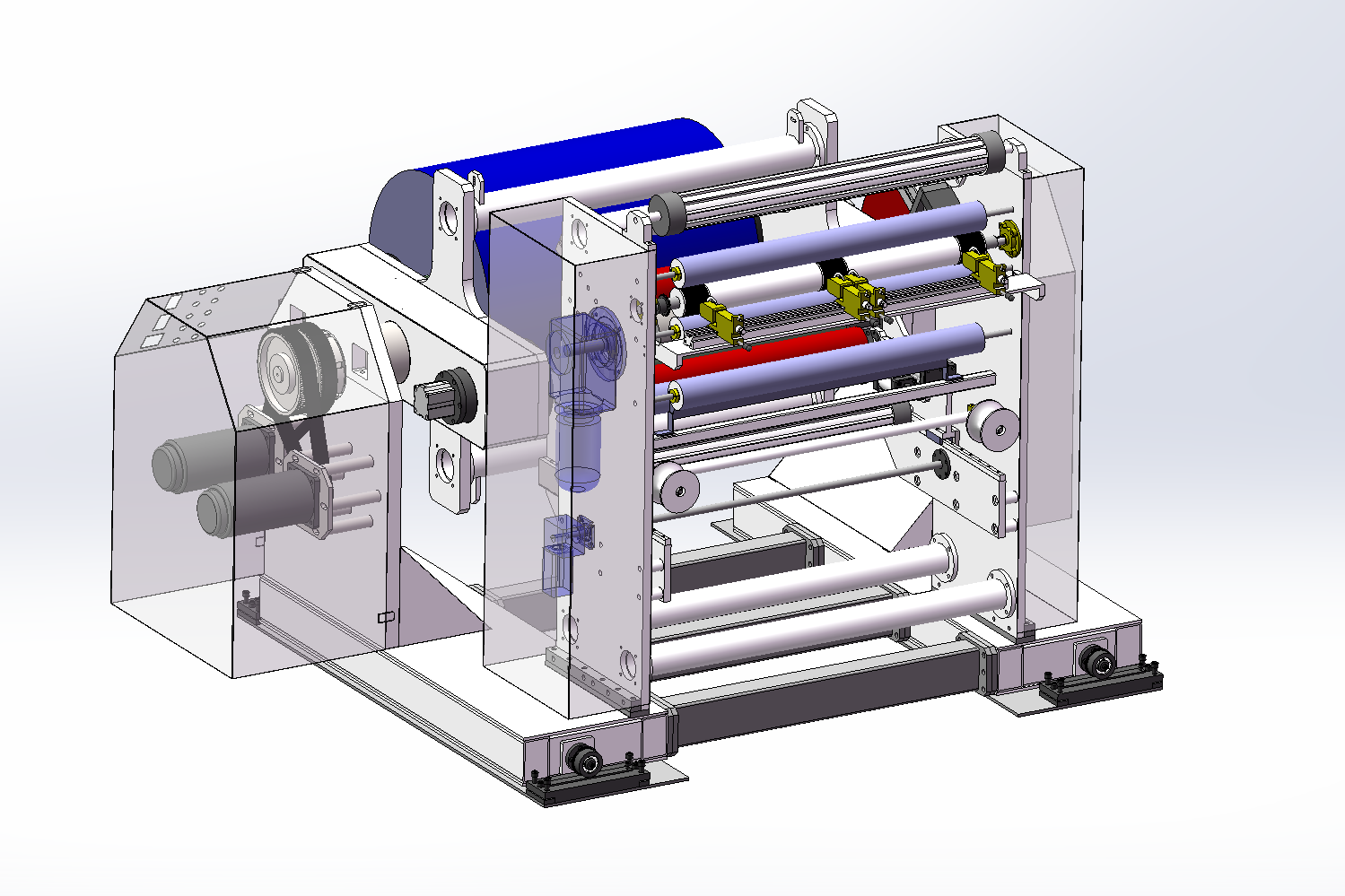

卷取设备结构如下；
1辅助牵引部位；设有2道主动式硅胶棍。由伺服电机驱动。S型导向材料。非压合状态。起到辅助牵引。消除材料表面张力与皱折。
2表面摩擦部位。设有1道被动式硅胶辊。工作时由气缸伸出。控制直线轨道滑块X方向与材料接触。跟随材料卷径大小。自动移动位置。始终保持接触式摩擦。消除材料表面皱折与卷取打滑偏移现象。可通过电磁比例阀灵活自由调节气缸压力。控制接触间隙。满足不同材料的卷取要求。
3切割部位。采用隐藏式上翻结构。切割时刀架由底部往上翻转。切割材料后自动落下隐藏在底座位置。不阻碍操作与维修空间。消除安全隐患与维护位置紧凑弊端。设有无杆气缸。翻转架。便于拆卸与维护。
4卷取部位- 设有AB双工位。双向翻转架。隐藏式独立驱动结构。代替了导电铜环接线与短路故障。实现在同1条轴心上驱动。AB互不干涉。
5张力监测部位。使用万向轴与压桥式压力传感器。代替了摆臂浮动张力。在同等作用与功能下。节约了安装位置空间。
6整个卷取设备使用碳纤维导辊。降低表面摩擦力的同时。减少了导辊本身的重量同时。增加了机械强力。
运行流程；S0材料---S1辅助牵引装置S型导向---S2张力部位---S3摩擦部位---S4切割部位---S5卷取部位。
