一种用于聚酰亚胺CPI薄膜转塔式3工位装轴卷取设备

一种用于聚酰亚胺CPI薄膜转塔式3工位装轴卷取设备。

本新型实用发明一种针对聚酰亚胺CPI薄膜材料卷取设备，采用3工位转塔式，有效减少传统AB双工位换卷时间周期过长，引起的材料张力波动皱折，缩短了翻转换卷间隔，提高工作效率同时，减少了材料浪费。该设备一体式，运输安装方便，操作便利。具有超高性价比。

聚酰亚胺（Polyimide，简写PI）是分子结构含有酰亚胺基链节的芳杂环高分子化合物，是目前工程塑料中耐热性最好的品种之一，被誉为高分子材料金字塔的顶端材料，具有广泛的应用领域，具体如下：

1. 航空航天：聚酰亚胺是最耐高温的结构材料之一，在欧美等发达国家广泛用于航空航天及火箭零部件。如美国的超音速飞机，50%的结构材料为以塑性聚酰亚胺为基体树脂的碳纤维增强的复合材料。聚酰亚胺泡沫材料本质阻燃、耐热性强、重量轻、环保无毒，可以长期在超高温、强辐射等极端条件下服役，已越来越多地应用在航空航天、远洋运输、国防等高新技术领域中的隔热、减震降噪和绝缘等关键材料。
2. 微电子：聚酰亚胺在微电子领域具有独特的应用价值，可以作为光刻胶使用，分辨率可达亚微米级；也可用作电子封装材料，在芯片的表面涂覆聚酰亚胺作为缓冲层，可有效防止由于热应力影响而产生的崩坏；此外，聚酰亚胺还可用于柔性印刷线路板。
3. 机械部件：聚酰亚胺可用于制作各种耐高温、高强度的机械零部件。在国内，聚酰亚胺主要用于汽车的热交换元件、仪表、舰船压缩机活塞环、阀片等。此外，聚酰亚胺还可用于大型电机、核电站、纺织机械、高速包装设备、气体压缩机等作为耐高温、自润滑、密封以及耐磨零部件。
4. 纳米、液晶领域：聚酰亚胺在纳米和液晶领域同样有着广泛的应用。含氟的聚酰亚胺在通讯波长范围内透明，可用作无源或有源波导材料、光学开关等。
5. 涂料领域：聚酰亚胺用于制备涂料是其最早的应用之一，该类物质在涂料中主要用作漆包线绝缘涂料，尤其是作为耐高温涂料或用于电磁线，可满足高温环境下的绝缘要求。
6. 纤维材料：耐高温聚酰亚胺纤维是目前使用温度最高的有机合成纤维之一，具有高强度、高耐热稳定性和耐辐照等特性，是下一代高性能纤维的典型代表。聚酰亚胺服用纤维，作为全球纺织行业中一类全新的品种，集保暖、抗菌、原生远红外等功能于一身，可用于制作极寒保暖、抗菌织物、远红外保健等功能性产品。
7. 分离膜：理想的分离膜材料应具有高透气性能和良好的透气选择性，还应具有强度高、耐化学腐蚀等特性。聚酰亚胺正好具备这些特点，因此可广泛地应用于气体分离膜中，可用于各种气体，如氢氮、氮氧、二氧化碳氮或甲烷等的分离；从空气、烃类原料气及醇类中脱除水分；也可作为渗透蒸发膜及超滤膜。
8. 其他领域：聚酰亚胺还可用于制作激光器件、复印机分离爪、光学元件、医疗器械等，在通讯、环保、生物医用等众多领域都有出色的表现。

综上所述，聚酰亚胺材料凭借其优异的综合性

该设备结构；

适用于CPI.LCP.FEP.TPU.CPE.CPP.PET.PPS.等片材与薄膜的卷取。涉及到食品包装。工业建材。电子通讯。新能源。新材料领域。

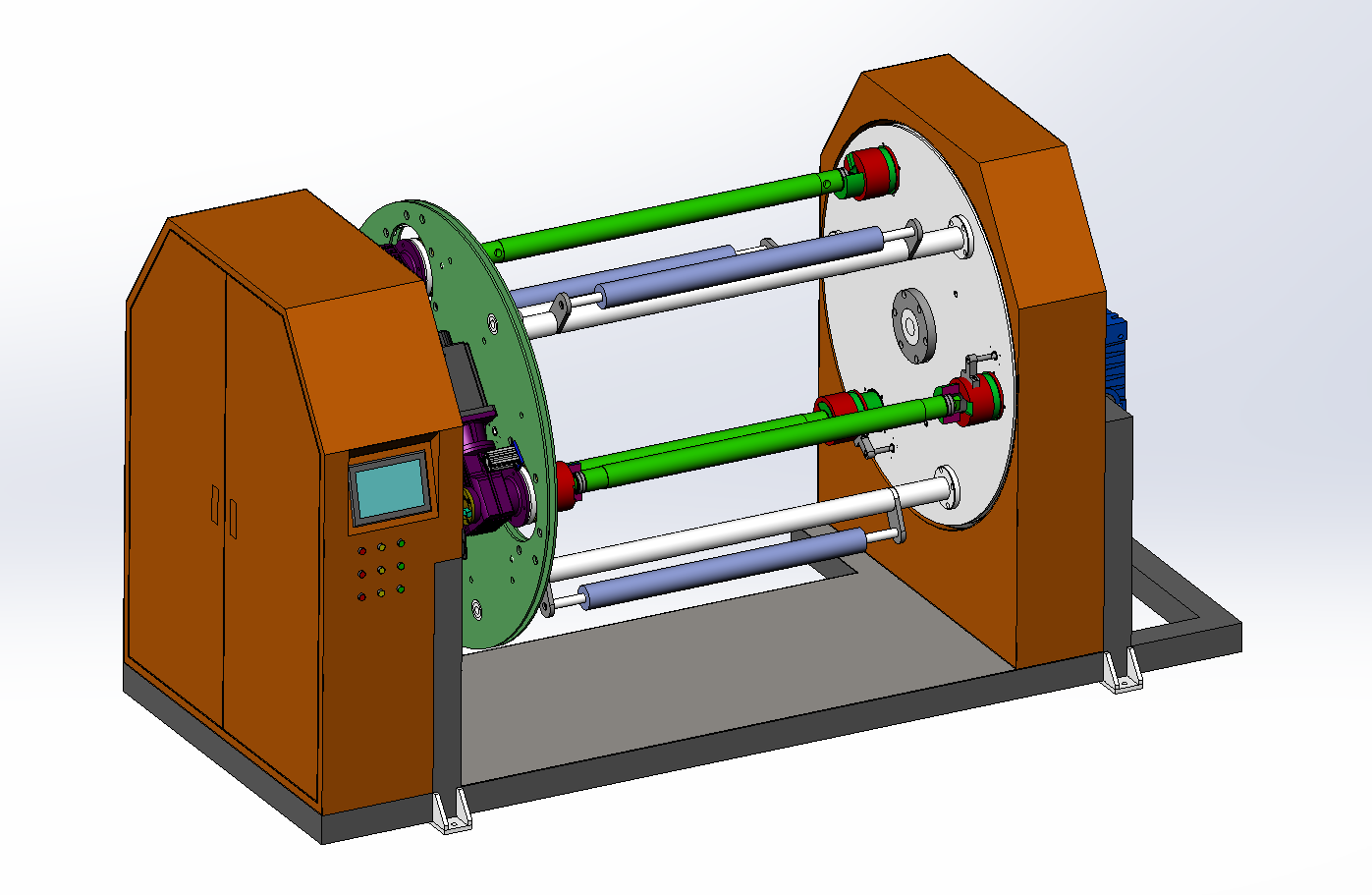

该卷取设备采用新型转塔式三工位中心机构。具有ABC轴自动切换。自动切割材料。自动翻转换料。辅助牵引拉伸。综合功能。

卷取设备结构如下；

1切割部位。采用隐藏式上翻结构。切割时刀架由底部往上翻转。切割材料后自动落下隐藏在底座位置。不阻碍操作与维修空间。消除安全隐患与维护位置紧凑弊端。设有无杆气缸。翻转架。便于拆卸与维护。

2卷取部位- 设有ABC三工位。双向翻转架。隐藏式独立驱动结构。代替了导电铜环接线与短路故障。实现在同1条轴心上驱动。ABC互不干涉。

5张力监测部位。使用万向轴与压桥式压力传感器。代替了摆臂浮动张力。在同等作用与功能下。节约了安装位置空间。

6整个卷取设备使用碳纤维导辊。降低表面摩擦力的同时。减少了导辊本身的重量同时。增加了机械强力。

运行流程；S0材料---S1辅助牵引装置S型导向---S2张力部位---S3摩擦部位---S4切割部位---S5卷取部位。
