一种用于折叠性OCA光学胶膜三工位无轴中心卷取设备

一、基本概念

OCA光学胶膜（Optically Clear Adhesive）是一种用于光学组件贴合的高透明双面胶膜，广泛应用于显示面板、触控屏等领域的无气泡层压工艺。

二、结构组成

由离型膜（保护层）、光学胶层（液态光学胶或固态胶膜）、基材（PET/COP等）构成，部分含抗蓝光/防眩功能层。

三、应用领域

智能手机/平板触控屏全贴合、LCD/OLED显示模组、车载中控屏、AR/VR光学器件、电子纸及智能穿戴设备。

四、核心特性

• 透光率＞92%，雾度＜1%
• 折射率47-1.51（匹配玻璃/ITO）
• 耐温-40℃~85℃，湿度95%RH
• 剥离强度5-15N/25mm

五、发展趋势

超薄化（25μm以下）、低介电常数（Dk＜3.0）、柔性可折叠OCA、量子点/微棱镜集成化、无VOC环保配方。

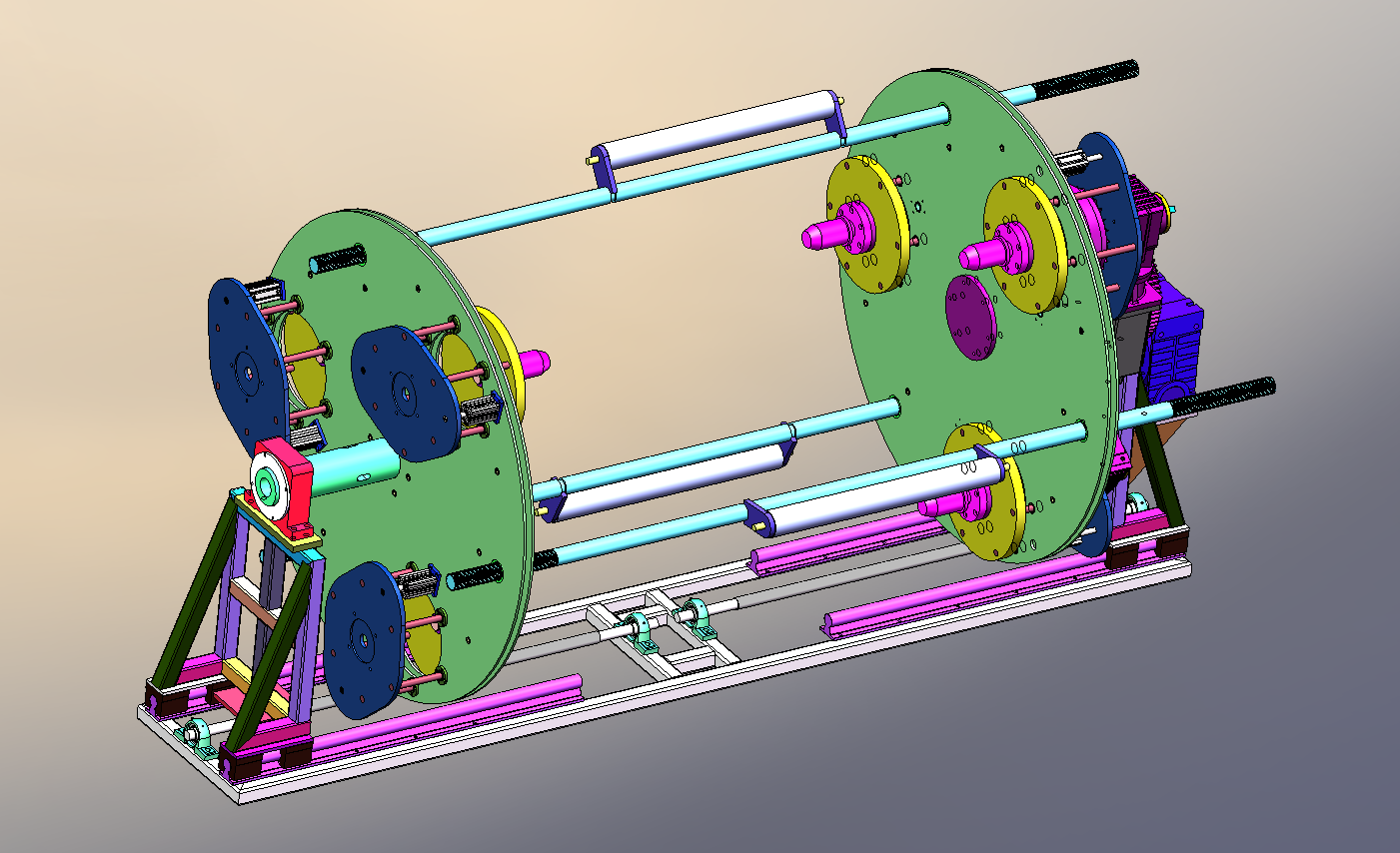

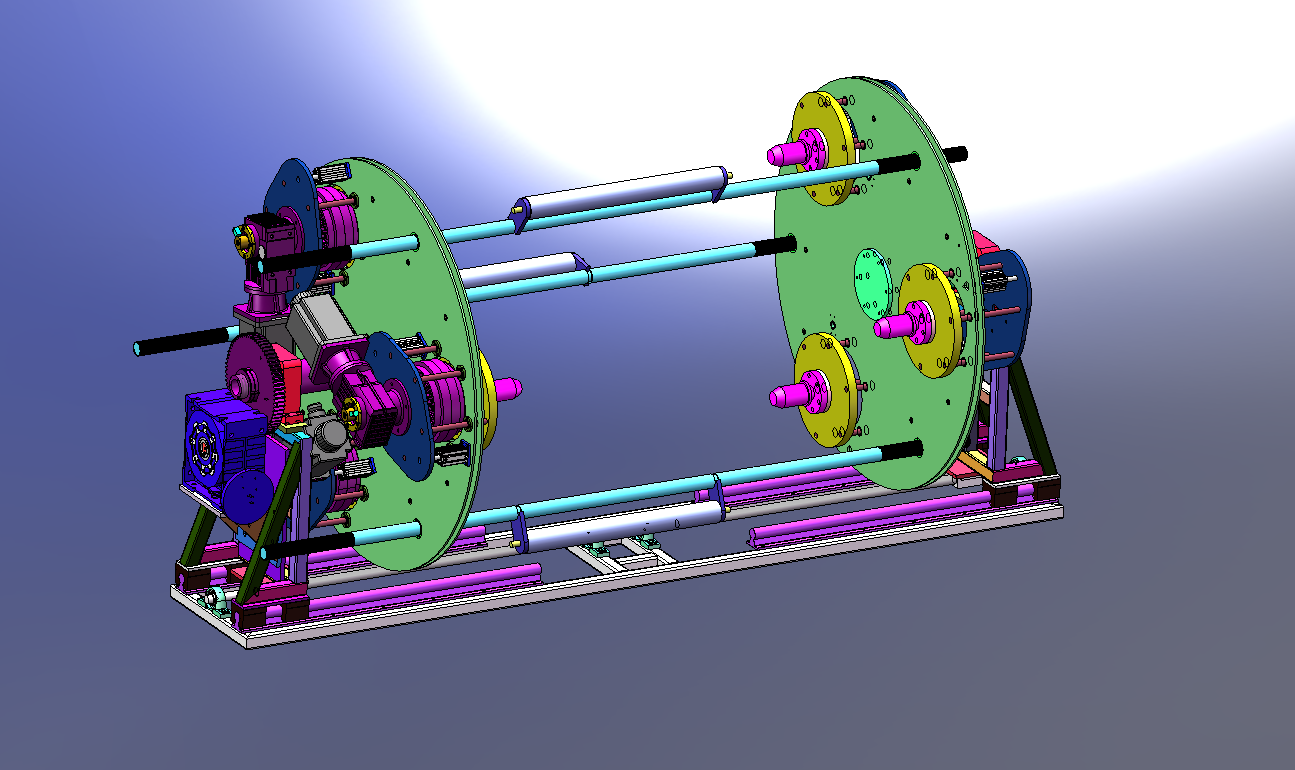

六，本发明一种三工位转塔式中心收卷设备，实现不停机三工位卷取，由于材料的特征性能要求，传统的双工位卷取存在卷曲顿挫与粘连，专门针对柔性可折叠OCA光学胶膜卷曲，采用无轴方式，代替传统的机械轴，气涨轴，直接用纸管或者管壁实现中心卷取。

1. 机架由方管焊接成型，
2. 转塔机构（转盘、驱动电机、定位装置）
3. 驱动系统（主电机、减速机、传动轴）
4. 张力控制装置（张力传感器、磁粉制动器
5. 导向机构（导轮、纠偏装置）
6. 收卷工位（3组独立卷轴）
7. 控制系统（PLC、人机界面）
8. 安全防护装置（防护罩、急停开关）
9. 气动/液压系统（气缸、电磁阀）
