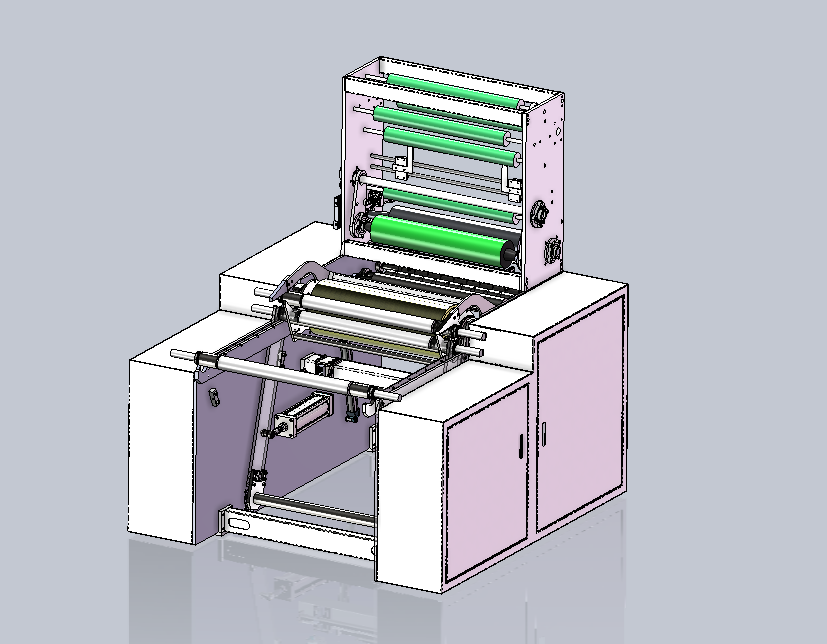

一种表面摩擦结构自动切割收卷机

本实用性新型发明一种表面摩擦结构自动切割收卷机。适用于薄膜。无纺布。纸张材料收卷。涉及包装材料设备领域。

该结构优势在于。操作简单。实用性广。可与不同设备同步运行使用。占地面积小。收卷力矩稳定。自动切割材料。自动换卷。代替人工手动切割换料。配备辅助下牵引装置与张力监测，能适应不同材料的卷取要求。

工艺如下：

S1-两块墙板由支撑方管连接。安装于底座之上。

S2-墙板上安装主轴橡皮棍。由涡轮减速机连体电机驱动运转。

S3-设有翻转架。安装导向铝棍与无杆气缸。材料到达设定米数。由电机驱动翻转架将预备气涨轴。运行到设定位置。飞刀切割材料。

S4-安装展平橡皮棍。用于调整材料平整度。

S5-设有收料平移U型件。分别安装在墙板内侧下方。由2只气缸控制。U型点相切于主轴棍中心点外径表面。

S6-气涨轴放置于S5平移U型件内。接触与主轴大棍表面。当大棍转动时摩擦传动气涨轴转动。将材料卷曲收卷。随着材料收卷直径逐渐变大，S5收料平移件由气缸伸缩位移。

S7-墙板X方向外侧安装卸料装置。由2只气缸控制。代替人工抬料。将材料放置于地面。

S8-墙板外侧安装钣金外壳，内部安装工控电气元件。整体简洁、运输方便。

S9-翻转架下侧处。墙板设有进气装置。用于翻转架定位停车。给无杆气缸供气。完成切割步骤。

S10-完成切割后。S5将材料推移到S7处。返回到S2位处。S3返回到原点停车。
